ШИМ-контроллеры и трансформаторы Mornsun для простых источников питания

7 февраля

телекоммуникацииучёт ресурсовуправление питаниемуниверсальное применениеMornsunновостьинтегральные микросхемыисточники питанияпассивные ЭК и электромеханика

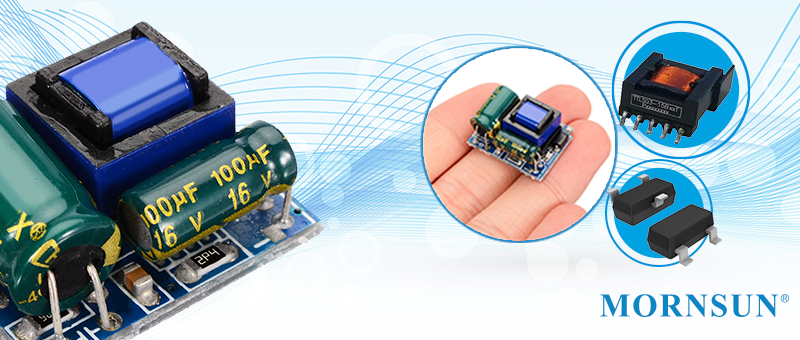

Компания Mornsun — производитель модульных источников питания — имеет в ассортименте и набор основных компонентов для построения несложных обратноходовых (flyback) AC/DC-преобразователей, которые могут существенно упростить тракт питания устройства и снизить его стоимость.

В набор основных компонентов входят высокоинтегрированные  ШИМ-контроллеры, трансформаторы и микросхемы запуска (start-up). В линейку ШИМ-контроллеров входят микросхемы SCM1702A, SCM1703A и SCM1710A. Первая микросхема реализует схему с обратной связью по первичной стороне, вторая – по вторичной стороне. Обе микросхемы имеют встроенный MOSFET-транзистор, встроенную схему запуска и применяются в AC/DC-преобразователях с выходной мощностью до 5 Вт. Последняя микросхема является ШИМ-контроллером с обратной связью по вторичной цепи и используется в источниках питания мощностью  от 5 до 60 Вт вместе с внешним MOSFET и схемой запуска (SCM9601A, SCM9602A, SCM9603B). Все эти микросхемы имеют частоту преобразования порядка 110 кГц.

К указанным микросхемам имеются готовые трансформаторы на различную мощность и напряжение, которые приведены в таблице ниже (это только часть номенклатуры; возможна поставка под заказ на требуемую мощность и напряжение). Кроме того, возможен заказ отладочных плат и типовых разработок для исследования параметров AC/DC-преобразователя на выбранном ШИМ-контроллере.

Рассмотренная продукция рассчитана на широкое применение при построении тракта питания в малогабаритных устройствах бытового и промышленного назначения.

Наименование Выходное напряжение, В Мощность, Вт
3 5 10 20 25
SCM1702A 5 TTLS03-15B05T
12 TTLS03-15B12T
SCM1703A 5 TTLDE05-20B05D
12 TTLDE05-20B12D
SCM1710A 5 TTLHE10-20B05D
12 TTLHE10-20B12D TTLHE20-20B12D TTLHE25-20B12D
•••
