Мультикиловаттные управляемые ИП MEAN WELL– уникальные решения для современных промышленных установок

19 апреля 2022

телекоммуникациисистемы безопасностиавтоматизацияответственные применениялабораторные приборыMEAN WELLстатьяисточники питанияAC-DCПромавтоматикаИП с ККМуправляемые ИПмощные ИП

Игорь Елисеев (г. Химки)

Источники питания серий CSP-3000, DPU-3200, PHP-3500 и PHP-3500-HV производства компании MEAN WELL имеют уникальный для своего класса набор характеристик. Данные ИП обладают возможностью удаленного управления и контроля, в том числе и с помощью цифровых интерфейсов, что особенно актуально для современной промышленности. Гарантия на данные высоконадежные приборы составляет 5 лет.

Название компании MEAN WELL в переводе с английского буквально означает «иметь добрые намерения». Эта фраза отражает жизненную философию основателя компании Джерри Лина и служит основополагающим принципом, на базе которого осуществляется вся деятельность MEAN WELL. В первую очередь данный принцип проявляется в стремлении компании стать для своих потребителей надежным поставщиком высококачественной продукции по приемлемым ценам.

Основанная в 1982 году компания MEAN WELL уже с самого начала своей деятельности уделяла повышенное внимание вопросам качества и надежности. Это, в конечном итоге, и стало тем основным фактором, который позволил компании оставить далеко позади многочисленных конкурентов, выпускающих дешевую, но низкокачественную продукцию, обеспечил феноменально быстрое развитие компании и вывел ее в число ведущих мировых производителей источников питания.

На протяжении всей своей истории компания MEAN WELL занималась исключительно разработкой и производством источников питания, не распыляясь на другие виды деятельности. Благодаря этому компания приобрела неоценимый опыт и широкие компетенции в своей области, позволяющие постоянно быть в тренде рыночных тенденций и полноценно удовлетворять спрос потенциальных потребителей, предлагая высокотехнологичную, качественную и надежную продукцию в полном соответствии с современными требованиями международных и отраслевых стандартов.

Сегодня линейка продукции MEAN WELL насчитывает уже более 6000 наименований, и это количество продолжает непрерывно расти (примерно на 10% в год) за счет выпуска новых изделий, соответствующих потребностями рынка. Ассортимент продукции включает в себя источники питания мощностью 0,5…10000 Вт в различных конструктивных исполнениях для практически любой из возможных областей применения.

В индустриальных приложениях наибольшее распространение получили AC/DC-конвертеры на мощности порядка нескольких киловатт. Данные приборы находят широкое применение в установках для электролиза, в устройствах ультрафиолетовой сушки и отверждения, в мощных промышленных лазерных установках для обработки металлов, в зарядных устройствах для аккумуляторов большой емкости и так далее. Помимо очевидных требований, касающихся гарантированной надежности, высокой эффективности и электромагнитной совместимости, эти источники питания должны быть рассчитаны на использование в современных автоматизированных и роботизированных производственных системах, что подразумевает наличие у них интерфейсов управления.

Подобные приборы есть и в линейке поставок компании MEAN WELL. Среди них наибольший интерес представляют AC/DC-конвертеры серий CSP-3000, DPU-3200, PHP-3500 и PHP-3500-HV. Источники питания данных серий рассчитаны на выходную мощность от 3 кВт, отличаются высокой эффективностью (до 96%), наличием встроенного корректора мощности, снабжены всевозможными схемами защиты (от коротких замыканий, перегрузок, перенапряжений и прочего), обладают способностью параллельного объединения нескольких приборов по выходу с целью увеличения выходной мощности и имеют возможность в той или иной степени управляться извне по проводному интерфейсу.

CSP-3000 – это серия AC/DC-конвертеров с выходной мощностью 3 кВт, включающая три модели с номинальным выходным напряжением 120, 250 и 400 В. Структура наименования источников питания серии CSP-3000 приведено на рисунке 1.

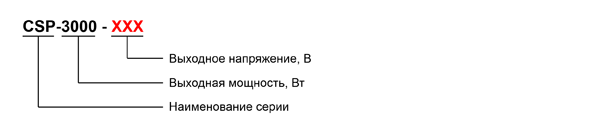

Рис. 1. Структура наименования источников питания серии CSP-3000

Рис. 1. Структура наименования источников питания серии CSP-3000

Конвертеры данной серии выпускаются в металлическом корпусе с перфорированными отверстиями для вентиляции (рисунок 2).

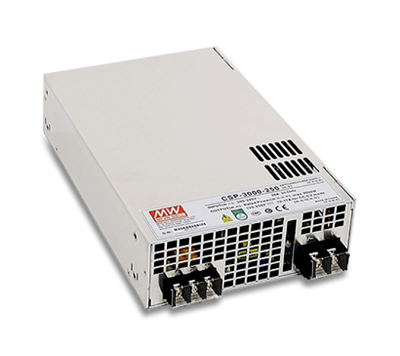

Рис. 2. Внешний вид источника питания серии CSP-3000

Рис. 2. Внешний вид источника питания серии CSP-3000

На передней панели корпуса расположены две клеммные колодки для подключения входных и выходных шин, соответственно (INPUT и OUTPUT на рисунке 3), два штырьковых разъема (CN1 и CN2) для подключения линий интерфейса, два регулировочных потенциометра (SVR1 и SVR2) и индикаторный светодиод (LED). С обратной стороны расположены два встроенных вентилятора системы охлаждения. Управление вентиляторами осуществляется автоматически, в зависимости от температуры окружающей среды и выходной мощности.

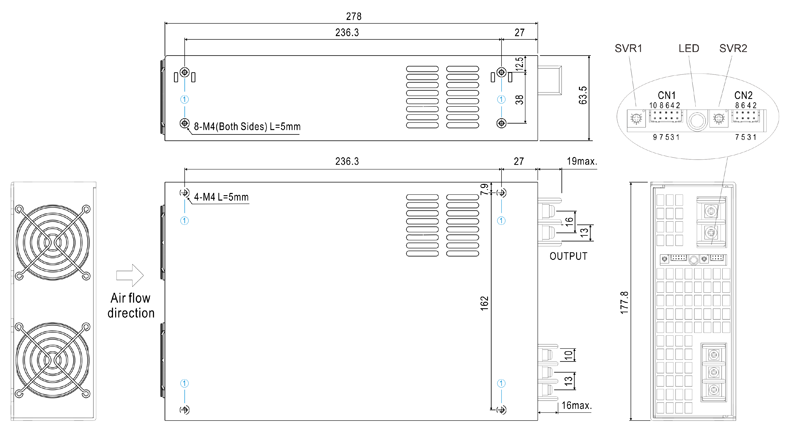

Рис. 3. Чертеж и схема расположения выводов источника питания серии CSP-3000

Рис. 3. Чертеж и схема расположения выводов источника питания серии CSP-3000

Источники питания серии CSP-3000 могут работать в одном из двух режимов: в режиме стабилизации напряжения или в режиме стабилизации тока. В первом режиме источник питания будет стремиться поддерживать на выходе постоянное значение напряжения, независимо от тока нагрузки, во втором случае – наоборот, ток на выходе будет иметь фиксированное значение и не будет зависеть от напряжения на нагрузке (сопротивления нагрузки). Разумеется, в любом из режимов значения мощности на выходе не должны превышать максимально допустимой величины. Переключение между режимами осуществляется с помощью перемычки между контактами 5 и 6 разъема CN1. При наличии перемычки включается режим стабилизации напряжения, а при отсутствии – режим стабилизации тока. В исходном состоянии (с заводскими настройками, заданными производителем) перемычка установлена, и выходное напряжение задано на уровне номинального значения. Если убрать перемычку, прибор превращается в источник тока фиксированной величины, равной максимально допустимому значению при номинальном напряжении. Например, для источника питания CSP-3000-120 номинальное выходное напряжение равно 120 В. В этом случае максимально допустимое значение выходного тока при данном напряжении будет равно величине максимальной выходной мощности (3000 Вт), деленной на 120, то есть 25 А. Нужно иметь в виду, что данная величина выходного тока не является абсолютным максимумом, а только заданным значением в исходном состоянии. В частности, для источника питания CSP-3000-120 максимальным значением в режиме стабилизации тока будет 30 А. Величину выходного параметра (напряжения или тока, в зависимости от режима работы) можно регулировать с помощью потенциометра SVR2 в пределах 20…100% от максимального значения (таблица 1).

Таблица 1. Пределы регулировки выходных параметров источников питания серии CSP-3000

Режим CSP-3000-120 CSP-3000-250 CSP-3000-400
Стабилизация выходного напряжения, В 18…120 37,5…250 60…400
Стабилизация выходного тока, А 2,4…30 1,4…17 0,8…10

Помимо ручной установки выходного параметра, предусмотрена также возможность дистанционной регулировки для напряжения в пределах 15…100% и для тока 8…100% от первоначально заданного значения, осуществляемая при помощи проводного интерфейса, что особенно актуально для автоматизированных систем управления производством. Регулировка осуществляется путем подачи постоянного напряжения величиной до 10 В или ШИМ-сигнала (Широтно-Импульсной Модуляции) частотой 0,5…1 кГц на контакты 5 и 6 разъема CN2.

Необходимо учитывать тот факт, что величина коэффициента полезного действия (КПД) источника питания напрямую зависит от нагрузки: чем больше действующее значение выходной мощности, тем выше КПД источника питания. График зависимости КПД от выходной мощности для конвертера CSP-3000-400 показан на рисунке 4.

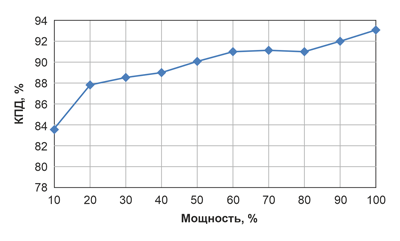

Рис. 4. График зависимости КПД от выходной мощности для источника питания CSP-3000-400

Рис. 4. График зависимости КПД от выходной мощности для источника питания CSP-3000-400

Руководствуясь данными графика, можно определить зону оптимальной эффективности, где значение КПД не падает ниже заданной величины. Например, если задать в качестве порогового значения КПД 91%, получается, что значение выходной мощности должно быть не ниже 60% от максимальной. Исходя из этого и учитывая ограничения на максимально допустимую величину выходного тока, инженеры MEAN WELL подготовили диаграммы рабочих зон для источников питания серии CSP-3000 в режиме стабилизации выходного тока (рисунок 5). На этих графиках в пределах площади, ограниченной внешней синей линией, показана полная рабочая зона, внутри которой выделена заштрихованная область, обозначающая рекомендованную зону оптимальной эффективности.

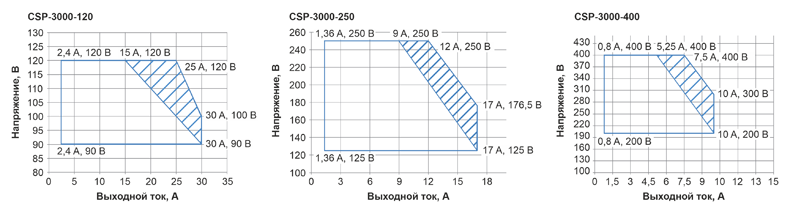

Рис. 5. Рекомендуемые зоны оптимальной эффективности (заштрихованная область) для источников питания серии CSP-3000 в режиме стабилизации выходного тока

Рис. 5. Рекомендуемые зоны оптимальной эффективности (заштрихованная область) для источников питания серии CSP-3000 в режиме стабилизации выходного тока

Включение и выключение источников питания серии CSP-3000 также может осуществляться дистанционно по проводному интерфейсу, причем несколькими способами. Несколько вариантов схем включения/выключения представлены на рисунке 6.

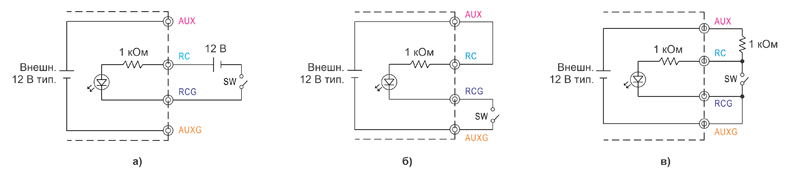

Рис. 6. Варианты схем включения/выключения источников питания серии CSP-3000

Рис. 6. Варианты схем включения/выключения источников питания серии CSP-3000

Ключ, обозначенный на схемах как «SW», может быть обычным переключателем или контактами реле, но чаще всего его роль выполняет транзистор с открытым коллектором (стоком). Выходы от вспомогательного внутреннего источника питания AUX и AUXG напряжением 12 В выведены, соответственно, на контакты 2 и 1 разъема CN2, а выводы RC и RCG – на контакты 3 и 1 разъема CN1. Для включения источника питания необходимо подать положительное напряжение на вывод RC, что в свою очередь приводит к срабатыванию встроенной оптопары. На схеме, изображенной на рисунке 6 a, напряжение на вывод RC поступает от внешнего источника питания в момент замыкания контактов SW. Схема, изображенная на рисунке 6 б, работает аналогичным образом, за исключением того, что напряжение поступает от встроенного источника. На схеме, представленной на рисунке 6 в, показан вариант с реверсным включением переключателя SW: в данном случае включение осуществляется в момент размыкания контактов переключателя. Выключение, соответственно, производится переводом контактов ключа SW в противоположное состояние.

Источники питания серии CSP-3000 могут сигнализировать о состоянии выходного напряжения. Когда это напряжение опускается ниже 80% от установленного значения, то подается сигнал тревоги “Alarm”, а если выше, то работа идет в штатном режиме (“OK”). Для реализации этой функции служат две пары контактов разъема CN1: “P OK” и “P OK GND” (соответственно, выводы 7 и 9), “P OK2” и “P OK GND2” (выводы 2 и 4). Обе пары контактов представляют собой выходы ключей, находящихся в одном из двух состояний: открытом (сигнал тревоги) или закрытом (“OK”). Отличие между ними лишь в том, что первая пара выводов (“P OK” и “P OK GND”) связана с контактами реле, в то время как вторая – с ключевым транзистором (рисунок 7). Соответственно, также отличаются допустимые значения токов и напряжений, подаваемых на эти ключи. В первом случае (схема, изображенная на рисунке 7 a) допускаются напряжение до 20 В и ток до 500 мА, во втором (рисунок 7 б), соответственно, 30 В и 10 мА.

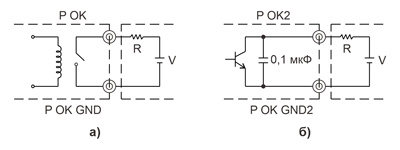

Рис. 7. Схемы подключения линии обратной связи для передачи статуса выходного напряжения

Рис. 7. Схемы подключения линии обратной связи для передачи статуса выходного напряжения

Более полную информацию о текущем состоянии источника питания можно почерпнуть из индикации светодиода, расположенного на передней панели прибора. Этот светодиод может светить красным или зеленым, может гореть постоянно или мигать с разной частотой. Каждый из этих видов индикации сигнализирует об определенном состоянии источника питания. В таблице 2 приведены значения этих сигналов.

Таблица 2. Значение сигналов светодиодного индикатора

Сигнал Интервал, с Индикация Значение
Зеленый постоянный 0 Нормальная работа
Зеленый мигающий 1,4 Режим холостого хода
Красный мигающий 0,2 Перегрузка или перенапряжение
Красный мигающий 1,4 Перегрев или неисправность термодатчика
Красный постоянный 0 Неисправность вентилятора

Для увеличения выходной мощности можно объединять до трех источников питания одной модели серии CSP-3000 параллельно. Для этого необходимо:

  • Выставить на всех объединяемых в параллель источниках питания одно и то же выходное напряжение с точностью до 0,2 В (то есть разница выходных напряжений любых двух приборов в группе не должна превышать этой величины). Тонкая регулировка выходных напряжений осуществляется потенциометром SVR1.
  • Объединить в параллель на всех источниках питания выводы CS+ и CS- разъема CN1 (контакты 8 и 10, соответственно). Это необходимо для того, чтобы привести к одной величине выходные токи всех объединяемых источников питания.
  • Объединить в параллель выходные шины всех источников питания в группе. При этом используемые для данной цели провода должны быть, по возможности, как можно короче и иметь достаточно большое сечение во избежание резистивных потерь.

Выходной ток каждого из источников питания в группе не должен превышать 90% от максимально допустимого значения. Следовательно, максимальная мощность, которую можно получить при параллельном объединении трех (это максимум) источников питания серии CSP-3000 будет равна (формула 1):

$$P_{max}=3\times 3000\times 0.9=8100\:Вт\qquad{\mathrm{(}}{1}{\mathrm{)}}$$

Основные технические характеристики источников питания серии CSP-3000 представлены в таблице 3.

Таблица 3. Технические характеристики источников питания серии CSP-3000

Наименование CSP-3000-120 CSP-3000-250 CSP-3000-400
Номинальное выходное напряжение, В 120 250 400
Номинальный выходной ток, А 25 12 7,5
Максимальная выходная мощность, Вт 3000
Максимальный размах пульсаций, мВ 800 1000 1200
Диапазон выходных напряжений в режиме стабилизации тока, В 90…120 125…250 200…400
Общая нестабильность выходного напряжения, % ±1,0
Нестабильность выходного напряжения по сети, % ±0,5
Нестабильность выходного напряжения по нагрузке, % ±0,5
Типовое время удержания при полной нагрузке, мс 10
Диапазон входных напряжений переменного тока, В 180…264
Диапазон входных напряжений постоянного тока, В 254…370
Диапазон частот переменного тока, Гц 47…63
Типовой коэффициент мощности, не менее 0,95
Типовой коэффициент полезного действия, % 92 92,5 93
Типовой выброс входного тока на старте, А 60
Ток утечки, не более, мА 0,3
Диапазон рабочих температур, °C -20…65
Диапазон температур хранения, °C -40…85
Напряжение изоляции «вход-выход», В 3000
Сопротивление изоляции «вход-выход», МОм 100
Среднее время наработки на отказ по стандарту Telcordia SR-332, не менее, ч 223800
Среднее время наработки на отказ по стандарту MIL-HDBK-217F, не менее, ч 75100

Серия DPU-3200 включает в себя две модели мощностью 3200 Вт с номинальными выходными напряжениями 24 и 48 В. Структура наименования источников питания данной серии представлена на рисунке 8.

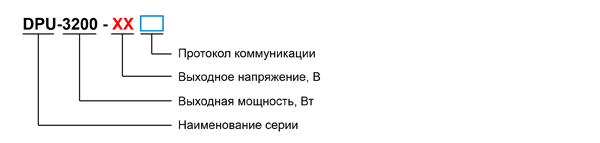

Рис. 8. Структура наименования источников питания серии DPU-3200

Рис. 8. Структура наименования источников питания серии DPU-3200

Опционально источники питания серии DPU-3200 могут выпускаться с возможностью коммуникации посредством цифровых каналов связи. В этом случае в конце названия после цифр, обозначающих номинальное выходное напряжение (24 или 48), добавляется суффикс — две или три буквы, обозначающие используемый протокол коммуникации (синий прямоугольник на рисунке 8). Допускается использование одного из двух стандартных протоколов коммуникации:

  • PMBus обозначается буквами “PM”;
  • CANBus обозначается буквами “CAN”.

Описание этих протоколов выходит за рамки данной статьи. Можно лишь отметить, что наличие данной опции позволяет объединять несколько источников питания в сеть с присвоением каждому из них уникального адреса, что дает возможность в индивидуальном порядке получать от них информацию о текущем состоянии или управлять их рабочими характеристиками.

Внешний вид источников питания серии DPU-3200 представлен на рисунке 9. Прибор выполнен в металлическом корпусе с размерами 325,8х107х41 мм. Для источника питания такой мощности корпус достаточно компактен. Плотность мощности при данных размерах получается равной 37 Вт на дюйм3. При такой плотности мощности требуется интенсивное охлаждение, которое обеспечивают встроенные вентиляторы, установленные на задней поверхности корпуса. На передней поверхности (рисунок 10) расположены: клеммная колодка для подключения шины питания (контакты AC/N и AC/L) и «земли» (FG), выходные шины (-V и +V), интерфейсные разъемы (CN1 и CN500), переключатель (SW1), потенциометр (SVR) и индикаторный светодиод (LED).

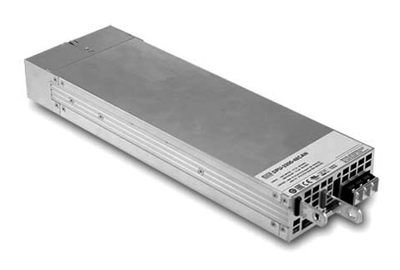

Рис. 9. Внешний вид источников питания серии DPU-3200

Рис. 9. Внешний вид источников питания серии DPU-3200

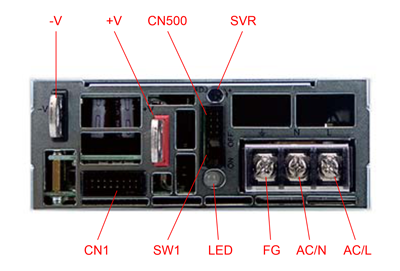

Рис. 10. Передняя панель источника питания серии DPU-3200

Рис. 10. Передняя панель источника питания серии DPU-3200

Источники питания серии DPU-3200 характеризуются относительно низкими выходными напряжениями, но при этом большим значением максимальной выходной мощности. Это означает, что выходные токи могут достигать весьма значительных величин. Простой расчет показывает, что при выходном напряжении 24 В и мощности 3200 Вт выходной ток будет более 133 А. Если при этом нагрузка будет располагаться на значительном расстоянии от источника питания, то за счет резистивных потерь на подводящих проводах напряжение в конечной точке будет меньше заданного. Причем если в процессе работы будет меняться выходной ток, то пропорционально будет меняться и напряжение на нагрузке, несмотря на то, что выходное напряжение источника питания по-прежнему будет сохранять первоначальное значение. В связи с этим в источниках питания серии DPU-3200 предусмотрена возможность динамической компенсации потерь на проводах нагрузки. Для этого организуется цепь обратной связи по напряжению с помощью витой пары проводов (рисунок 11) так, чтобы положительный полюс напряжения нагрузки подавался на вывод +S разъема CN1 (контакт 15), а отрицательный – на вывод -S (контакт 1).

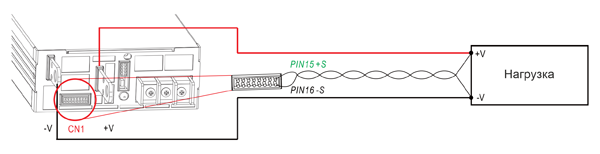

Рис. 11. Схема компенсации потерь на проводах нагрузки источников питания серии DPU-3200

Рис. 11. Схема компенсации потерь на проводах нагрузки источников питания серии DPU-3200

Встроенный компаратор сравнивает напряжение на контактах +S и -S с заданным и при необходимости корректирует выходное напряжение источника питания. Если в компенсации потерь на проводах нагрузки нет необходимости, то в этом случае необходимо соединить выводы +S и -S, соответственно, с контактами 13 (+V signal) и 14 (-V signal) разъема CN1.

Выходное напряжение у источников питания серии DPU-3200 можно регулировать вручную с помощью потенциометра SVR и дистанционно, посредством проводного интерфейса. На рисунке 12 изображена схема подключения внешнего интерфейса для дистанционного управления выходным напряжением.

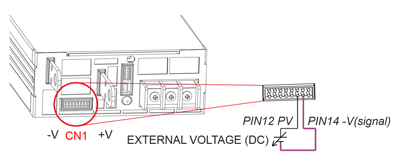

Рис. 12. Схема подключения внешнего интерфейса управления выходным напряжением для источников питания серии DPU-3200

Рис. 12. Схема подключения внешнего интерфейса управления выходным напряжением для источников питания серии DPU-3200

Управление выходным напряжением осуществляется путем подачи постоянного напряжения от внешнего источника (EXTERNAL VOLTAGE на рисунке 12) на выводы PV (контакт 12) и V(signal) — контакт 14 разъема CN1. Управляющее напряжение должно находиться в пределах 0…5 В, что позволяет регулировать выходное напряжение в диапазоне 50…125% от номинала. Зависимость выходного напряжения от управляющего представлена на рисунке 13.

Рис. 13. Зависимость выходного напряжения источника питания серии DPU-3200 от управляющего напряжения

Рис. 13. Зависимость выходного напряжения источника питания серии DPU-3200 от управляющего напряжения

Как видно из графика, зависимость выходного напряжения от управляющего имеет достаточно сложный характер. В диапазоне 0…0,4 В выходное напряжение устанавливается на уровне 100% от номинала, далее в диапазоне 0,4…1 В – 50% от номинала, после 1 В и вплоть до 4,7 В наблюдается практически линейная зависимость выходного напряжения от управляющего в диапазоне 50…125%, а дальше, когда управляющее напряжение превышает 4,7 В, уже не изменяется и остается на уровне 125%.

Источники питания серии DPU-3200 также могут работать и в режиме стабилизации выходного тока. Регулирование выходного тока осуществляется по внешнему проводному интерфейсу с помощью напряжения от стороннего источника, как показано на рисунке 14. Источник управляющего напряжения подключается к выводам PC (контакт 11) и V(signal) (контакт 14). Как следует из графика, изображенного на рисунке 15, изменение управляющего напряжения с 1 до 4,7 В вызывает пропорциональное изменение выходного тока источника питания в диапазоне 20…100%. Когда управляющее напряжение ниже 0,4 В, на выходе источника питания устанавливается значение тока на уровне 110%. В интервале 0,4…1 В выходной ток фиксируется на уровне 20%, а когда управляющее напряжение превышает 4,7 В, выходной ток источника питания устанавливается на уровне 100%.

Рис. 14. Подключение внешнего интерфейса управления в режиме стабилизации выходного тока для источников питания серии DPU-3200

Рис. 14. Подключение внешнего интерфейса управления в режиме стабилизации выходного тока для источников питания серии DPU-3200

Рис. 15. Зависимость выходного тока от управляющего напряжения у источников питания серии DPU-3200 в режиме стабилизации выходного тока

Рис. 15. Зависимость выходного тока от управляющего напряжения у источников питания серии DPU-3200 в режиме стабилизации выходного тока

Включение и выключение источников питания серии DPU-3200 можно осуществлять дистанционно. На рисунке 16 представлена схема дистанционного включения/выключения. Суть схемотехнического решения заключается в коммутации между собой контактов 3 и 4 разъема CN1. Контакт 3, обозначенный как +5V-AUX, представляет собой выход встроенного вспомогательного источника питания напряжением 4,5…5,5 В. Для включения источника питания необходимо подать это напряжение на контакт 4 (Remote ON-OFF), то есть замкнуть контакты переключателя switch. Соответственно, для отключения нужно произвести обратное действие – разъединить контакты переключателя. В реальной схеме, где роль переключателя может выполнять биполярный или полевой транзистор, необходимо учесть, что в отключенном состоянии напряжение на контакте 4 не должно превышать 0,5 В.

Рис. 16. Схема дистанционного включения/выключения источников питания серии DPU-3200

Рис. 16. Схема дистанционного включения/выключения источников питания серии DPU-3200

Источники питания серии DPU-3200 могут передавать некоторую информацию о своем состоянии посредством проводного интерфейса или при помощи светодиодного индикатора. Схема подключения проводного интерфейса для дистанционного мониторинга текущего статуса источника питания представлена на рисунке 17.

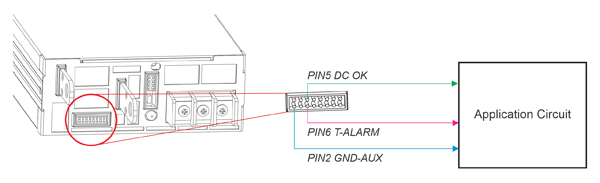

Рис. 17. Схема дистанционного мониторинга статуса источника питания серии DPU-3200

Рис. 17. Схема дистанционного мониторинга статуса источника питания серии DPU-3200

Для передачи информации состояния используются три контакта разъема CN1:

  • контакт 5 (DC-OK) служит для индикации статуса выходного напряжения источника питания;
  • контакт 6 (T-ALARM) предназначен для передачи сигнала тревоги в случае возникновения проблем в системе охлаждения;
  • общий контакт 2 («земля») обозначен как GND-AUX.

В таблице 4 представлены значения сигналов на выводах DC-OK, T-ALARM и соответствующие им состояния источника питания

Таблица 4. Статусные сигналы, передаваемые источниками питания серии DPU-3200

Контакт Значение сигнала, В Состояние источника питания
DC-OK Высокое, 4,5…5,5 Выходное напряжение не более 80% ±5% от заданного
Низкое, -0,1…0,5 Выходное напряжение не менее 80% ±5% от заданного
T-ALARM Высокое, 4,5…5,5 Внутренняя температура превысила допустимый предел или обнаружена неисправность вентиляторов охлаждения
Низкое, -0,1…0,5 Внутренняя температура в допустимых пределах и вентиляторы охлаждения работают нормально

Сигналы, подаваемые индикаторным светодиодом, и соответствующие им состояния источников питания представлены в таблице 5.

Таблица 5. Статусные сигналы, передаваемые индикаторным светодиодом источника питания серии DPU-3200

Сигнал Индикация Состояние источника питания
Зеленый постоянный Источник питания функционирует нормально
Красный постоянный Аварийное состояние, сработала защита (от перегрузки, перенапряжения, перегрева и так далее) или неисправность вентилятора охлаждения
Красный мигающий Внутренняя температура достигла 60°C, но источник питания находится в рабочем состоянии, защита от перегрева не задействована. Если подключен интерфейс PMBus, по этому каналу будет отправлен сигнал тревоги

Источники питания серии DPU-3200 можно объединять параллельно с целью увеличения выходной мощности. Объединять можно до пяти приборов исключительно одной и той же модели, и при этом должны быть соблюдены следующие условия:

  • Выходные шины (+V и -V) объединяются в параллель, при этом провода должны быть как можно короче и иметь достаточно большое сечение, чтобы избежать серьезных резистивных потерь.
  • Выводы +S и -S разъема CN1 (соответственно, контакты 15 и 16) также должны быть объединены в параллель и подключены к общей нагрузке с соблюдением полярности с помощью витой пары.
  • Выходные напряжения каждого источника питания в объединенной группе должны быть заданы с точностью не хуже 0,2 В – это максимальная разница выходных напряжений между любыми двумя источниками питания в группе. Регулировка выходных напряжений осуществляется с помощью потенциометра SVR (рисунок 10).
  • Максимальный выходной ток нагрузки не должен превышать значения, рассчитанного по следующей формуле 2, где Iout – выходной ток источника питания (в режиме параллельного объединения выходные токи отдельных приборов будут равны между собой), а N – количество источников питания в группе.

$$I_{max}=0.9\times I_{out}\times N\qquad{\mathrm{(}}{2}{\mathrm{)}}$$

В соответствии с последним условием, максимум мощности, которую можно получить при параллельном объединении, равняется количеству источников питания, умноженному на максимальную мощность одного прибора (3200 Вт) и на коэффициент 0,9. Помимо изложенных выше условий, при параллельном объединении источников питания серии DPU-3200 также необходимо определенным образом соединить контакты разъемов CN500 и установить в нужное положение переключатели SW1. Общая схема параллельного подключения пяти источников питания представлена на рисунке 18. На рисунке 19 показана схема соединения контактов разъемов CN500 отдельных источников питания в группе из пяти приборов, а в таблице 6 приведены состояния переключателей SW1 (ON – включено или OFF – выключено) отдельных источников питания при различных количествах приборов в группе. В этой таблице формально приведено положение переключателя SW1 в группе из одного прибора, это лишь означает, что для одиночного источника питания надо устанавливать переключатель SW1 в положение ON.

Рис. 18. Схема параллельного объединения пяти источников питания серии DPU-3200

Рис. 18. Схема параллельного объединения пяти источников питания серии DPU-3200

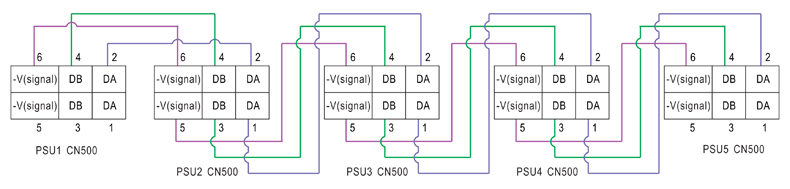

Рис. 19. Схема соединения контактов разъемов CN500 при параллельном объединении пяти источников питания серии DPU-3200

Рис. 19. Схема соединения контактов разъемов CN500 при параллельном объединении пяти источников питания серии DPU-3200

Таблица 6. Положение переключателей SW1 при параллельном объединении источников питания серии DPU-3200

Количество приборов SW1 прибора 1 SW1 прибора 2 SW1 прибора 3 SW1 прибора 4 SW1 прибора 5
1 ON
2 ON ON
3 ON OFF ON
4 ON OFF OFF ON
5 ON OFF OFF OFF ON

Основные технические характеристики источников питания серии DPU-3200 представлены в таблице 7.

Таблица 7. Технические характеристики источников питания серии DPU-3200

Наименование DPU-3200-24 DPU-3200-48
Номинальное выходное напряжение, В 24 48
Номинальный выходной ток, А 133 67
Номинальная выходная мощность, Вт 3192 3216
Максимальный размах пульсаций выходного напряжения, мВ 300 480
Диапазон регулировки выходного напряжения, В 23,5…30 47,5…58,8
Общая нестабильность выходного напряжения, % ±1,0
Нестабильность выходного напряжения по сети, % ±0,5
Нестабильность выходного напряжения по нагрузке, % ±0,5
Типовое время удержания при нагрузке75%, мс 16
Типовое время удержания при полной нагрузке, мс 9
Диапазон входных напряжений переменного тока, В 90…264
Диапазон входных напряжений постоянного тока, В 127…370
Частота переменного тока, Гц 47…63
Типовой коэффициент мощности при полной нагрузке 0,97
Типовой коэффициент полезного действия, % 93,5 94,5
Типовой выброс входного тока на холодном старте, А 55
Ток утечки, не более, мА 2
Диапазон рабочих температур, °C -30…70
Диапазон температур хранения, °C -40…85
Напряжение изоляции «вход-выход», В 3000
Сопротивление изоляции «вход-выход», МОм 100
Среднее время наработки на отказ по стандарту Telcordia SR-332, не менее, ч 168000
Среднее время наработки на отказ по стандарту MIL-HDBK-217F, не менее, ч 44900

Серии PHP-3500 и PHP-3500-HV рассчитаны на одну и ту же номинальную выходную мощность – 3500 Вт. Они практически не отличаются по конструктивному исполнению и внешнему виду, имеют одинаковые габаритные размеры и схожие технические характеристики. Но при этом между ними имеются некоторые различия, не позволяющие объединить источники питания обеих серий в одну общую группу. Например, источники питания серии PHP-3500 можно объединять параллельно для увеличения выходной мощности, а для серии PHP-3500-HV эта возможность не предусмотрена: у источников питания серии PHP-3500-HV отсутствует переключатель SW51, который используется только в случае параллельного объединения выходных цепей приборов. Интерфейсные разъемы, расположенные в одних и тех же местах на лицевой стороне источников питания и имеющие одни и те же названия, тем не менее, отличаются и по составу, и по расположению выводов. В том случае, когда рассматриваемые параметры или функции приборов обеих серий совпадают, можно вести речь об их принадлежности к общему семейству PHP-3500, в противном случае нужно их рассматривать как принадлежащие к разным сериям. Серия PHP-3500 включает в себя низковольтные источники питания на 24 и 48 В, а PHP-3500-HV – высоковольтные (High Voltage, HV) ИП на 115, 230 и 380 В. Источники питания обеих серий именуются по одному и тому же шаблону, отличаясь лишь цифрами, указывающими на номинал выходного напряжения. Структура наименования источников питания серий PHP-3500 и PHP-3500-HV представлена на рисунке 20.

Рис. 20. Структура наименования источников питания серий PHP-3500 и PHP-3500-HV

Рис. 20. Структура наименования источников питания серий PHP-3500 и PHP-3500-HV

Источники питания семейства PHP-3500 поставляются с поддержкой одного из двух цифровых протоколов коммуникации – PMBus или CANBus. Поддержка протокола PMBus устанавливается по умолчанию, при этом поле суффикса в названии остается пустым (синий прямоугольник на рисунке 20). В случае, когда требуется прибор с поддержкой протокола CANBus, при заказе необходимо в конце названия указывать суффикс “CAN”.

Внешний вид источников питания семейства PHP-3500 представлен на рисунке 21. По конструктивному исполнению приборы данного семейства несколько отличаются от изделий, рассмотренных выше, которые были облачены в корпуса, обеспечивающие механическую прочность изделий и защиту от внешних воздействий, а также имели встроенные вентиляторы, предназначенные для охлаждения. Представители семейства PHP-3500 не имеют внешнего корпуса, есть только кожух из тонкого листового перфорированного железа и полностью отсутствуют вентиляторы охлаждения.

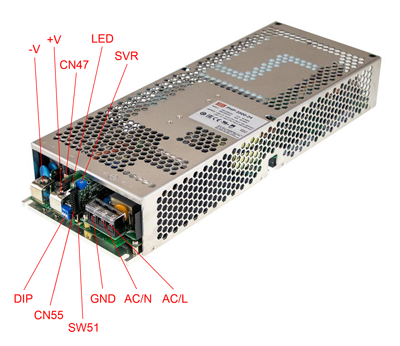

Рис. 21. Внешний вид источников питания семейства PHP-3500

Рис. 21. Внешний вид источников питания семейства PHP-3500

Компоненты электрической схемы смонтированы на металлической подложке достаточно большой толщины, которая, помимо механической прочности изделия, обеспечивает хороший теплоотвод от силовых элементов источника питания. Нижняя часть основания имеет идеально плоскую поверхность с высокой степенью чистоты обработки для обеспечения хорошего теплового контакта с радиатором. В качестве радиатора, как указано в технической документации, можно использовать алюминиевую пластину с размерами 450х450х3 мм. Также компания MEAN WELL предлагает и более компактное решение – специально разработанный под размер источника питания семейства PHP-3500 радиатор HS-656 с жидкостным охлаждением. HS-656 представляет собой металлическую пластину размерами 380х140,4х12 мм с запрессованной в нее медной трубкой, по которой циркулирует охлаждающая жидкость (вода). Рекомендуется использовать воду с температурой не выше 25°C и подавать ее со скоростью не менее 1 л/мин, а для хорошего теплового контакта использовать термопасту. На рисунке 22 представлен внешний вид радиатора HS-656, а на рисунке 23 показан источник питания семейства PHP-3500 в комплекте с этим радиатором.

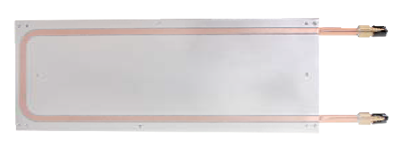

Рис. 22. Модуль радиатора HS-656 с водяным охлаждением

Рис. 22. Модуль радиатора HS-656 с водяным охлаждением

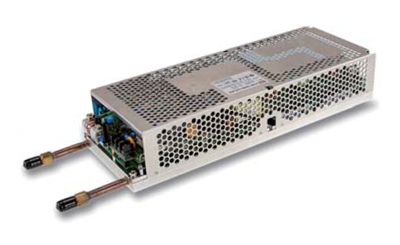

Рис. 23. Источник питания семейства PHP-3500 с установленным радиатором HS-656

Рис. 23. Источник питания семейства PHP-3500 с установленным радиатором HS-656

Конечно, для охлаждения можно использовать и внешние вентиляторы. Подобное решение рассматривается в технической документации как один из возможных вариантов. В этом случае рекомендуется использовать два вентилятора производительностью по 128 CFM (Cubic Feet per Minute, кубических футов в минуту), которые должны располагаться сбоку от источника питания вдоль длинной стороны примерно по центру на расстоянии 100 мм от внешней поверхности прибора.

На фронтальной стороне источника питания семейства PHP-3500 расположены (рисунок 21):

  • выходные контакты источника питания -V и +V;
  • клеммная колодка с тремя контактами для подключения входной шины питания (AC/N и AC/L) и заземления (GND);
  • разъем CN47, на который выведены сигнал статуса выходного напряжения (DC-OK), сигнал тревоги при перегреве (T-ALARM), линия дистанционного включения/выключения (Remote ON-OFF), вспомогательное напряжение +12 В и общая шина («земля»);
  • разъем CN55, на который выведены линии PC и PV, используемые для дистанционной регулировки выходного параметра, соответственно, в режимах стабилизации тока или напряжения;
  • блок из трех переключателей DIP, который предназначен для установки индивидуального адреса при объединении нескольких источников питания в сеть PMBus или CANBus;
  • светодиод LED, предназначенный для индикации текущего состояния источника питания;
  • потенциометр SVR, предназначенный для ручной регулировки выходного напряжения;
  • переключатель SW51 (только в серии PHP-3500), используемый при параллельном объединении источников питания.

Что касается разъемов CN47 и CN55, то выше в списке приведены только те контакты этих разъемов, которые используются приборами как серии PHP-3500, так и серии PHP-3500-HV. Но при этом следует иметь в виду, что номера этих контактов могут различаться. Кроме того, существует еще ряд контактов, не упомянутых выше из-за того что их расположение на том или ином разъеме зависит от серии. Далее при упоминании любых контактов разъемов CN47 и CN55 будет указываться их точное расположение, а также информация о том, для каких семейств серии PHP-3500 это справедливо. Это касается и схем подключения, которые могут различаться, в зависимости от того, к какой из серий принадлежит источник питания. Например, схема дистанционного регулирования выходного напряжения реализована одинаково для обеих серий, но точки подключения (контакты) линий управления отличаются, соответственно, и схемы подключения также будут различаться.

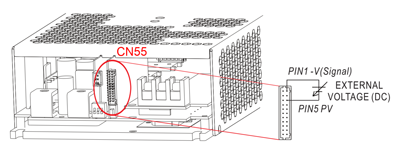

Рис. 24. Схема дистанционного управления выходным напряжением источников питания серии PHP-3500

Рис. 24. Схема дистанционного управления выходным напряжением источников питания серии PHP-3500

Для дистанционного регулирования выходного напряжения источников питания серии PHP-3500 используется схема, приведенная на рисунке 24. Регулирование осуществляется с помощью управляющего напряжения от внешнего источника, которое подается на выводы PV (контакт 5) и -V(Signal) (контакт 1) разъема CN55. При изменении управляющего напряжения в диапазоне 0…5 В выходное напряжение источника питания меняется в пределах 50…120%, но эта зависимость является нелинейной. Как следует из графика на рисунке 25, в диапазоне управляющего напряжения 0…0,4 В значение напряжения на выходе источника питания устанавливается на уровне 100%. Далее в диапазоне 0,4…1 В выходное напряжение фиксируется на уровне 50%. И только когда значение управляющего напряжения становится выше 1 В, появляется возможность плавно регулировать выходное напряжение источника питания в пределах 50…120%.

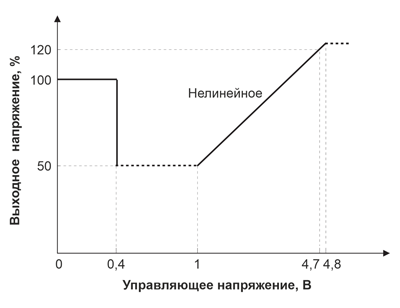

Рис. 25. Зависимость выходного напряжения от управляющего у источников питания серии PHP-3500

Рис. 25. Зависимость выходного напряжения от управляющего у источников питания серии PHP-3500

Схема дистанционного регулирования выходного напряжения источников питания серии PHP-3500-HV представлена на рисунке 26. Как следует из данной схемы, линия дистанционного управления подключается к тем же выводам на разъеме CN55, а именно PV и -V(Signal). Но в данном случае линия PV заведена на контакт 1, а -V(Signal) – на контакт 5. Хотя номера контактов те же, что и у серии PHP-3500, полярность подключения здесь обратная, так как на выводе -V(Signal) должен быть «минус», а на выводе PV, соответственно, «плюс».

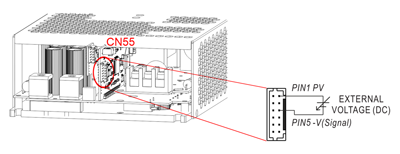

Рис. 26. Схема дистанционного управления выходным напряжением источников питания серии PHP-3500-HV

Рис. 26. Схема дистанционного управления выходным напряжением источников питания серии PHP-3500-HV

Зависимость выходного напряжения от управляющего для серии PHP-3500-HV (рисунок 27) такая же, как и для серии PHP-3500, за исключением одного нюанса. Здесь значение выходного напряжения, обозначенное как 100%, не совпадает с номиналом. За 100% приняты:

  • для номинального напряжения 115 В – 133 В;
  • для номинального 230 В – 217 В;
  • для 380 В – 333 В.

Соответственно, 50% выходного напряжения будет равно половине от этих значений, а не от номиналов.

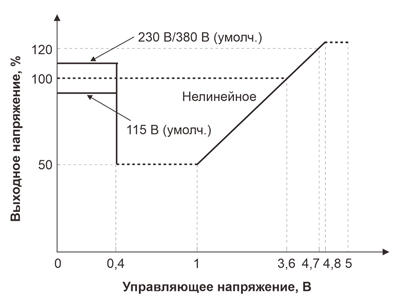

Рис. 27. Зависимость выходного напряжения от управляющего у источников питания серии PHP-3500-HV

Рис. 27. Зависимость выходного напряжения от управляющего у источников питания серии PHP-3500-HV

Источники питания семейства PHP-3500 также поддерживают и режим стабилизации выходного тока. Регулирование значения выходного тока производится дистанционно посредством управляющего напряжения по внешнему проводному интерфейсу. Напряжение управления подается на выводы PC («плюс») и -V(Signal) («минус») разъема CN55. При этом номера контактов зависят от серии. Для источников питания серии PHP-3500 вывод PC соответствует контакту 3, а -V(Signal) выведен на контакт 1 (рисунок 28), в приборах серии PHP-3500-HV вывод PC заведен на контакт 2, а -V(Signal) – на контакт 5 (рисунок 29).

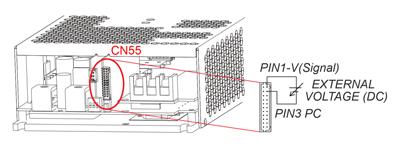

Рис. 28. Схема дистанционного регулирования выходного тока источников питания серии PHP-3500

Рис. 28. Схема дистанционного регулирования выходного тока источников питания серии PHP-3500

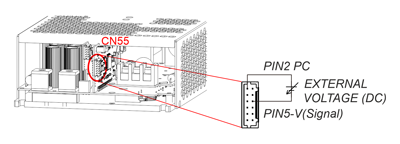

Рис. 29. Схема дистанционного регулирования выходного тока источников питания серии PHP-3500-HV

Рис. 29. Схема дистанционного регулирования выходного тока источников питания серии PHP-3500-HV

Зависимость выходного тока от управляющего напряжения одна и та же для обеих серий. График этой зависимости представлен на рисунке 30. Можно выделить три характерных участка этого графика. На первом участке графика, где управляющее напряжение находится в пределах 0…0,4 В, выходной ток источника питания устанавливается на уровне 110%. На втором участке, в интервале 0,4…1 В, выходной ток фиксируется на уровне 20%. И только на последнем участке, когда управляющее напряжение превышает 1 В, наблюдается пропорциональная зависимость величины выходного тока от значения управляющего напряжения. Выходной ток регулируется в диапазоне 20…100% с фиксацией на максимальном уровне при значении управляющего напряжения в районе 4,7…4,8 В.

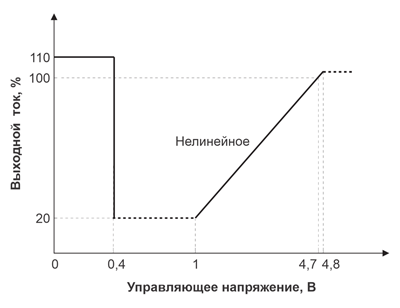

Рис. 30. Зависимость величины выходного тока от значения управляющего напряжения у источников питания семейства PHP-3500

Рис. 30. Зависимость величины выходного тока от значения управляющего напряжения у источников питания семейства PHP-3500

Схемы дистанционного включения/выключения реализованы в обеих сериях идентичным образом. На рисунке 31 представлена схема для серии PHP-3500. Аналогичная схема, вплоть до названий и номеров контактов, используется и в серии PHP-3500-HV, несмотря на то, что хотя разъемы CN47 и носят одно и то же название в обеих сериях, в действительности относятся к разным типам и имеют разное количество контактов. Включенное состояние источника питания семейства PHP-3500 соответствует замкнутому состоянию переключателя Switch, который соединяет контакт 1 (+12V-AUX) разъема CN47 с контактом 3 (Remote ON-OFF). Соответственно, для выключения источника питания необходимо разомкнуть контакты переключателя.

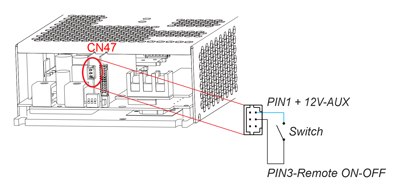

Рис. 31. Схема дистанционного включения/выключения источников питания семейства PHP-3500

Рис. 31. Схема дистанционного включения/выключения источников питания семейства PHP-3500

В источниках питания семейства PHP-3500 предусмотрен сигнал обратной связи DC-OK, характеризующий уровень выходного напряжения. В приборах обеих серий этот сигнал выведен на контакт 5 разъема CN47. Низкое значение сигнала (-0,5…0,5 В) говорит о том, что выходное напряжение находится на уровне не менее 80% ±5% от заданного значения, что считается нормой. В противном случае сигнал приобретает высокое значение в диапазоне 3,5…5,5 В, что индицирует недопустимо низкую величину напряжения на выходе источника питания.

Состояние источника питания семейства PHP-3500 можно также оценить по состоянию индикации светодиода LED (рисунок 21). Когда этот светодиод излучает ровное зеленое свечение, источник питания функционирует нормально. Если же цвет свечения становится красным, то, в зависимости от того, мигает светодиод или нет, можно охарактеризовать состояние источника питания как некондиционное или как аварийное. Некондиционное состояние (мигающий светодиод) означает, что внутренняя температура источника питания достигла 85°C, но прибор при этом продолжает функционировать без срабатывания схемы защиты от перегрева. А если состояние аварийное (светодиод не мигает) – сработала одна из схем защиты (от перегрева или от перегрузки) и источник питания отключился.

Источники питания серии PHP-3500 могут объединяться в параллель для увеличения выходной мощности. Объединять можно до четырех приборов одной модели, при этом нужно соблюдать следующие правила:

  • Провода, соединяющие выходы, должны быть как можно короче и иметь достаточное поперечное сечение для снижения резистивных потерь.
  • Разница выходных напряжений между любыми двумя источниками питания в объединении не должна превышать 0,2 В. Выходное напряжение регулируется потенциометром SVR (рисунок 21).
  • Общий выходной ток объединения не должен быть больше 90% от суммы максимальных выходных токов источников питания.

Так как выходные токи источников питания в объединенной группе выравниваются, то есть все приравниваются к средней величине, то последнее правило, ограничивающее суммарный выходной ток на уровне 90%, означает, что токи отдельных источников питания тоже не должны превышать 90% от максимального. Это также означает, что максимальная мощность объединения может быть не более чем 3500 х 0,9 х N, где N – количество источников питания в группе.

Чтобы объединенная группа функционировала должным образом, что в первую очередь связано с выравниванием токов в выходных цепях источников питания, необходимо также соединить в параллель выводы DA (контакты 15 и 16), DB (контакты 13 и 14) и -V(signal) на контакте 1 разъемов CN55, а также установить переключатели SW51 в нужное положение. Общая схема объединения четырех источников в параллель представлена на рисунке 32, схема соединения контактов разъемов CN55 – на рисунке 33, а положения переключателей SW51 (ON – включено или OFF – выключено) при различных количествах источников питания в группе представлены в таблице 8.

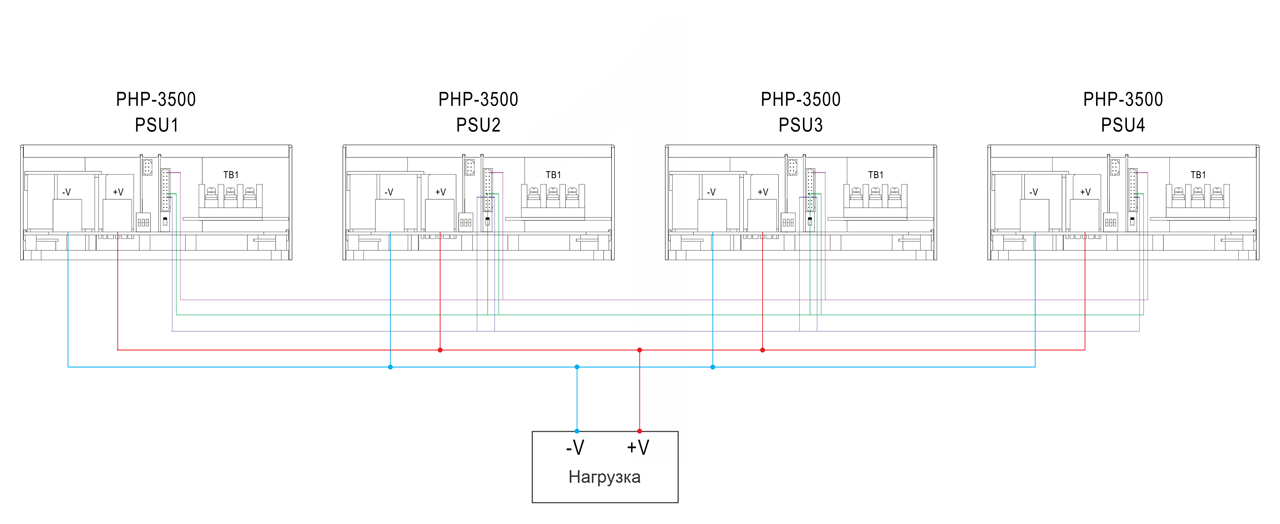

Рис. 32. Схема параллельного соединения четырех источников питания серии PHP-3500

Рис. 32. Схема параллельного соединения четырех источников питания серии PHP-3500

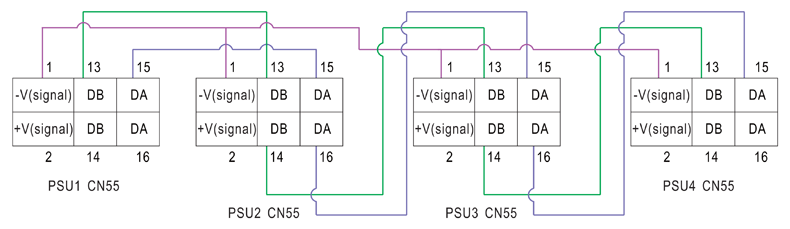

Рис. 33. Схема соединения контактов разъемов CN55 источников питания серии PHP-3500 при параллельном объединении четырех приборов

Рис. 33. Схема соединения контактов разъемов CN55 источников питания серии PHP-3500 при параллельном объединении четырех приборов

Таблица 8. Положение переключателей SW51 при параллельном объединении источников питания серии PHP-3500

Количество приборов SW51 прибора 1 SW51 прибора 2 SW51 прибора 3 SW51 прибора 4
1 ON
2 ON ON
3 ON OFF ON
4 ON OFF OFF ON

Основные технические характеристики источников питания серии PHP-3500 представлены в таблице 9, а характеристики приборов серии PHP-3500-HV – в таблице 10.

Таблица 9. Технические характеристики источников питания серии PHP-3500

Наименование PHP-3500-24 PHP-3500-48
Номинальное выходное напряжение, В 24 48
Номинальный выходной ток, А 145 73
Номинальная выходная мощность, Вт 3480 3504
Размах пульсаций выходного напряжения, не более, мВ 300 480
Диапазон регулировки выходного напряжения потенциометром SVR, В 24…28,8 48…57,6
Общая нестабильность выходного напряжения, % ±1,0
Нестабильность выходного напряжения по сети, % ±0,5
Нестабильность выходного напряжения по нагрузке, % ±0,5
Типовое время удержания при полной нагрузке, мс 10
Диапазон входных напряжений переменного тока, В 90…264
Диапазон входных напряжений постоянного тока, В 127…370
Диапазон частот переменного тока, Гц 47…63
Типовой коэффициент мощности, не менее 0,95
Типовой коэффициент полезного действия, % 95 96
Типовой входной ток, А 20
Типовой выброс входного тока на холодном старте, А 80
Ток утечки, не более, мА 20
Диапазон рабочих температур, °C -30…70
Диапазон температур хранения, °C -40…85
Напряжение изоляции «вход-выход», не менее, В 3000
Сопротивление изоляции «вход-выход», не менее, МОм 100
Среднее время наработки на отказ по стандарту Telcordia SR-332, не менее, ч 183400
Среднее время наработки на отказ по стандарту MIL-HDBK-217F, не менее, ч 56260
Размеры, ДхШхВ, мм 380х141,4х60

Таблица 10. Технические характеристики источников питания серии PHP-3500-HV

Наименование PHP-3500-115 PHP-3500-230 PHP-3500-380
Номинальное выходное напряжение, В 115 230 380
Начальный выходной ток (заводская установка), А 25,2 15,2 9,2
Максимальный выходной ток, А 26,3 16,1 10,5
Начальная выходная мощность (заводская установка), Вт 2898 3500
Максимальная выходная мощность, Вт 3500
Размах пульсаций выходного напряжения, не более, В 1,15 2,3 3,8
Диапазон регулировки выходного напряжения потенциометром SVR, В 110…160 170…260 260…400
Общая нестабильность выходного напряжения, % ±1,0
Нестабильность выходного напряжения по сети, % ±0,5
Нестабильность выходного напряжения по нагрузке, % ±0,5
Типовое время удержания при полной нагрузке, мс 10
Диапазон входных напряжений переменного тока, В 90…264
Диапазон входных напряжений постоянного тока, В 127…370
Диапазон частот переменного тока, Гц 47…63
Типовой коэффициент мощности, не менее 0,95
Пиковый коэффициент полезного действия, % 95 95,5 96
Типовой входной ток, А 20
Типовой выброс входного тока на холодном старте, А 80
Ток утечки, не более, мА 2
Диапазон рабочих температур, °C -30…70
Диапазон температур хранения, °C -40…85
Напряжение изоляции «вход-выход», не менее, В 6
Сопротивление изоляции «вход-выход», не менее, МОм 100
Среднее время наработки на отказ по стандарту Telcordia SR-332, не менее, ч 192100
Среднее время наработки на отказ по стандарту MIL-HDBK-217F, не менее, ч 63900
Размеры, ДхШхВ, мм 380х141,4х60

Для соответствия требованиям стандартов по электромагнитной совместимости необходимо использовать источники питания семейства PHP-3500 совместно с фильтром, который устанавливается между цепью питания и входными шинами прибора. Для этой цели можно использовать фильтр типа 30DPGS5C, схема которого представлена на рисунке 34, или любой другой фильтр с аналогичными параметрами.

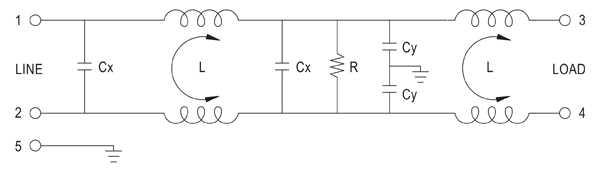

Рис. 34. Схема фильтра 30DPGS5C для подавления электромагнитных помех, устанавливаемого на входе источников питания семейства PHP-3500

Рис. 34. Схема фильтра 30DPGS5C для подавления электромагнитных помех, устанавливаемого на входе источников питания семейства PHP-3500

Еще одно отличие между источниками питания различных семейств серии PHP-3500 связано с расположением контактов для подключения цифровых интерфейсов PMBus и CANBus. У приборов серии PHP-3500 выводы этих интерфейсов расположены на разъеме CN55, а у PHP-3500-HV – на разъеме CN47. В таблице 11 представлены данные о расположении выводов интерфейсов PMBus и CANBus у источников питания серий PHP-3500 и PHP-3500-HV. Как видно из таблицы, для обоих интерфейсов используются одни и те же контакты соответствующих разъемов.

Таблица 11. Расположение выводов интерфейсов PMBus и CANBus у источников питания серий PHP-3500 и PHP-3500-HV

Интерфейс Сигнал Серия PHP-3500, контакты разъема CN55 Серия PHP-3500-HV, контакты разъема CN47
PMBus SCL 19, 20 9, 10
SDA 21, 22 7, 8
CANBus CANL 19, 20 9, 10
CANH 21, 22 7, 8

Источники питания компании MEAN WELL, рассмотренные в данной статье, отличаются таким специфическим набором характеристик, который очень редко встречается (или не встречается вовсе) у других известных мировых производителей приборов подобного класса. Сочетание большой выходной мощности (от 3 кВт) с высоковольтным напряжением на выходе и широкими возможностями по удаленному управлению и контролю, в том числе и посредством цифровых интерфейсов, делает эти приборы поистине уникальными среди всех источников питания, выпускаемых мировой промышленностью. При этом данные источники питания отличаются очень высокой надежностью, о чем свидетельствуют и большие цифры среднего времени наработки на отказ, полученные при испытаниях по двум стандартам (в том числе и по военному). Срок гарантии, который дает компания MEAN WELL на источники серий CSP-3000, DPU-3200, PHP-3500 и PHP-3500-HV составляет 5 лет, что также встречается крайне редко в области источников питания (обычно срок гарантии не превышает 3 лет). Все это свидетельствует о высокой степени надежности продукции MEAN WELL. Российские потребители уже успели убедиться в этом на собственном опыте за более чем 20-летний срок, в течение которого компания успешно поставляет свои изделия в Россию.

•••

Наши информационные каналы

О компании MEAN WELL

Компания MEAN WELL Enterprises Co., Ltd. основана в 1982 году. В настоящее время MEAN WELL является одним из ведущих и крупнейших тайваньских производителей источников питания. Номенклатура изделий фирмы включает более 5000 наименований источников питания AC/DC, конверторов DC/DC и инверторов DC/AC, производимых на заводах в КНР и на Тайване. Продукция компании характеризуется высоким качеством, конкурентоспособными ценами и широтой номенклатуры. Особенно хорошо представлена номенклатура исто ...читать далее

Товары
Наименование
CSP-3000-400 (MW)

CSP-3000-120 (MW)

CSP-3000-250 (MW)

CSP-3000-1200 (MW)

DPU-3200-48 (MW)

DPU-3200-24 (MW)

DPU-3200-48PM (MW)

DPU-3200-48CAN (MW)

PHP-3500-115 (MW)

PHP-3500-230 (MW)

PHP-3500-48 (MW)

PHP-3500-24 (MW)

PHP-3500-380 (MW)

PHP-3500-48CAN (MW)

PHP-3500-24CAN (MW)
