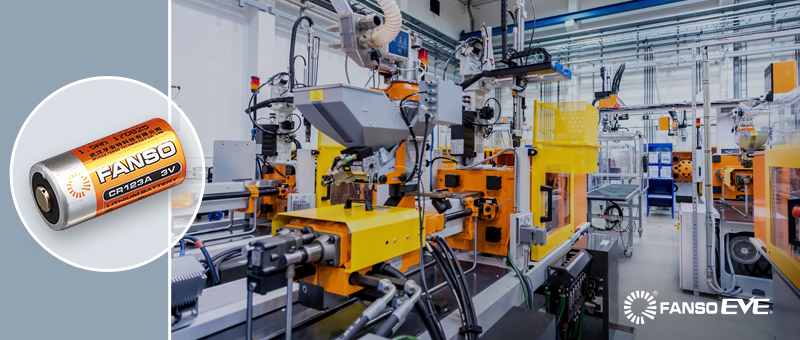

Онлайн-экскурсия на фабрику FANSO EVE по производству батареек CR123 (материалы экскурсии)

25 августа 2022

системы безопасностиавтомобильная электроникаучёт ресурсовпотребительская электроникаFansoвебинаристочники питания

Мероприятие прошло 22.09.2022

Программа

показатьсвернуть
22 сентября 2022г. приглашаем всех желающих присоединиться ко второй онлайн-экскурсии на фабрику FANSO EVE Energy – лидеру по производству литиевых батарей.Экскурсия онлайн – это новый формат общения с FANSO EVE, который отлично себя зарекомендовал. У зрителей есть уникальная возможность в реальном времени оказаться на крупнейшем производстве литиевый батарей в Китае и задать свои вопросы представителям бренда, управляющим производством FANSO.

Вы познакомитесь с основными этапами производства самой популярной батарейки CR123A, узнаете о технологических особенностях, позволяющих выпускать недорогую продукцию высокого качества, а также получите ответы на вопросы, касающиеся изготовления литиевых источников питания.

Содержание

    • Общая информация о формате экскурсии и фабрике-производителе
    • Посещение склада сырья и готовой продукции
    • Обзор полностью автоматизированной линии, выпускающей батарейки CR123A

Обращаем ваше внимание! Доступ к онлайн-экскурсии будет только 22 сентября в 10:00, запись  не предусмотрена.

Общая информация

Начало: 22 сентября 2022 г. в 10:00 (МСК)
Продолжительность: 60 минут
Форма участия: бесплатно

Докладчики

Джек Ли Jack Lee – руководитель продаж FANSO EVE Energy на территории РФ Варвара Будникова Будникова Варвара – бренд-менеджер КОМПЭЛ по продуктам FANSO EVE

Вопросы и ответы онлайн-экскурсии 22.09.2022:

Какой софт используется на конвейере?
Джек Ли: Данная информация является коммерческой тайной и не подлежит разглашению.
В чем особенности оформления и маркировки батареек производства FANSO EVE Energy? Как определить контрафакт?
Джек Ли: На корпус батарейки CR123 под полимерную оболочку – так называемую «рубашку» – наносится уникальный код, по которому можно определить оригинальность продукции. Если у Вас есть сомнения, то можно прислать данный код своему менеджеру КОМПЭЛ или отправить по адресу: msk@compel.ru, и мы совместно с производителем сообщим, является ли эта батарейка продукцией, изготовленной на фабрике FANSO EVE Energy.
Остальные вопросы
показатьсвернуть
Как ознакомиться с технологией производства?
Варвара Будникова: В ходе экскурсии мы виртуально посетили основные этапы производства.
Для нашей продукции важна виброустойчивость батареек, поскольку эксплуатация происходит внутри забойного двигателя. Какие меры применяются для ее повышения?
Джек Ли: Продукция FANSO EVE Energy изготавливается на полностью автоматизированных линиях по современным технологиям. Виброустойчивость этих батареек очень высока. Однако мы категорически не рекомендуем использовать спиральные батарейки, к которым относится и CR123, в устройствах, в которых нужна повышенная виброустойчивость, в частности, в забойном двигателе. При этом батарейки CR123 производства FANSO EVE Energy соответствуют стандарту UN38.3 по транспортировке опасных грузов, и в рамках их тестирования на соответствие данному стандарту были проведены тесты на виброустойчивость, в соответствии с правилами Т3 Vibration и Т4 Shock (имитация вибрации во время транспортировки).
Интересуют планы FANSO EVE Energy по производству промышленных батарей емкостью от 60 А⋅ч.
Варвара Будникова: Поскольку мы посетили фабрику, на которой изготавливаются первичные батареи, то все вопросы об источниках тока других конструкций мы обсудим на соответствующих мероприятиях.
Выпускает ли FANSO EVE Energy низкотемпературные версии литий-полимерных аккумуляторов с рабочей температурой до -30°С?
Варвара Будникова: Продукция FANSO EVE Energy очень разнообразна. Если аккумулятор с нужными Вам характеристиками будут поставляться, мы обязательно анонсируем это.
Однако добавим, что сейчас уже решается вопрос о возможности поставки перезаряжаемых батарей (аккумуляторов) производства EVE Energy. О решении мы дополнительно сообщим на нашем сайте.
В чем заключаются особенности хранения батареек на складах? Какие рекомендации по условиям хранения дает FANSO EVE ENERGY?
Джек Ли: Максимальная температура, при которой могут храниться диоксид-марганцевые батареи, составляет 30°С. Однако, по рекомендации от производителя, оптимальными условиями для хранения является температура не больше 23°С. В таких климатических условиях батарейка будет храниться без потери технологических характеристик намного дольше.
Как можно спрогнозировать скорый отказ батарейки, учитывая, что зависимость напряжения на ней от степени заряда намного меньше ее зависимости от температуры?
Джек Ли: Ввиду пологой кривой разряда спрогнозировать скорый отказ батарейки крайне сложно. Рекомендация от производителя – использовать батарею до напряжения отсечки 2 В, избегая глубокой разрядки. Некоторые производители специализированных микросхем выпускают решения для контроля состояния батарей с точным счетчиком заряда. Пример такого решения Вы можете найти в статье «Нанопотребляющий измеритель уровня заряда LTC3337 от Analog Devices».
Какова методика расчета долговечности первичного источника тока при складском хранении изделий с установленной в них батарейкой?
Джек Ли: Между способами хранения батарейки отдельно или в изделии есть определенные различия. Я сейчас не могу ответить на этот вопрос, поскольку он достаточно обширный. Отмечу, что при размещении батарейки в изделие и последующем хранении нужно больше внимания уделить температуре и влажности.
Такой вариант хранения возможен, но сейчас у меня очень мало вводных данных, которые нужно уточнить. Для более подробной информации сообщите нам тип устройства, в которое вы устанавливаете батарейку и после этого храните на складе, и мы сможем это просчитать.
Варвара Будникова: Присылайте на адрес КОМПЭЛ (msk@compel.ru) всю необходимую информацию и мы совместно с инженерами FANSO EVE Energy сделаем все необходимые расчеты.
Допускается ли подзарядка батареек? Какие меры по защите от тока зарядки батареек, хранящихся в устройствах, нужно принять?
Джек Ли: Поскольку это первичная батарейка, ее подзарядка после помещения в устройство невозможна ни в каком формате, потому что это может привести к опасным последствиям.
Варвара Будникова: Этот вопрос очень часто возникает на мероприятиях, посвященных первичным батареям. Снова подчеркнем, что зарядка первичных батареек категорически запрещена. Пожалуйста, обращайте внимание на возможные обратные токи, возникающие в ваших устройствах.
Каковы пиковые токи и их длительность для батарейки CR123?
Джек Ли: На это сильно влияет температура. К примеру, пиковые токи и длительность работы при температуре -10°C и -20°C будут очень сильно отличаться от работы в комнатных условиях. Вся информация указана в технической документации, поэтому вы можете рассчитать, какой будет режим работы у вашего устройства при определенной температуре и методах использования батарейки.
Варвара Будникова: Вся техническая документация от производителя находится на сайтах КОМПЭЛ и ДКО «Электронщик». Вы можете обратиться к этим материалам и проверить необходимые вам режимы использования.
Сколько заводов у FANSO EVE Energy? Все ли они оснащены однотипным оборудованием с техпроцессом под одинаковые батареи?
Джек Ли: У EVE Group более 15 заводов по всему Китаю. Большая часть расположена в провинции Гуандун – в городе Хойчжоу (Huizhou). В провинции Хубэй, где мы с вами находимся, расположены 5 из них. Также есть несколько фабрик в провинции Цзянсу. Они производят разные типы продукции, но каждый соответствует тем стандартам, которые приемлемы для компании EVE Group. Производство автоматизировано по всем необходимым параметрам.
Каковы сроки поставок батареек с момента заказа?
Варвара Будникова: Срок производства батареек CR123, фабрику по изготовлению которых мы с вами сегодня посетили, составляет 4…5 недель, и 8…10 недель длится доставка морем. Для других типов батареек срок производства немного дольше: от 6…8 недель, и примерно 8…10 недель займет доставка морем.
Какие существуют способы и риски их поставки на территорию РФ?
Варвара Будникова: Существует экспресс-авиадоставка литиевых батареек в качестве опасного груза. На данный момент с авиадоставкой есть определенные сложности, но, тем не менее, такая возможность есть. Каждый кейс нужно обсуждать отдельно. Если у вас есть срочная потребность в батарейках, вы также можете обратиться к вашему менеджеру КОМПЭЛ или отправить запрос на почту msk@compel.ru либо проверить наличие на сайте ДКО «Электронщик» и разместить заказ. Также можно обратиться к своему менеджеру с запросом оперативной поставки. Мы обязательно постараемся вам помочь и вместе с FANSO EVE Energy обсудить возможность экстренного производства и достаточно быстрой отгрузки.
На видео присутствует небольшое количество персонала, контролирующего этапы производства. Средств измерения и мониторов существенно больше, поскольку, возможно, рассчитано на большее число людей, которые обеспечиваю производственный процесс. Такое количество сотрудников считается достаточным для выявления сбоев при контроле качества продукции?
Джек Ли: Так как большая часть производственного процесса автоматизирована и не требует участия человека, основные сотрудники – это инженеры, которые контролируют показания приборов и смотрят за общим состоянием производственной линии. Этого количества людей достаточно. На случай возникновения нештатной ситуации у нас есть инженер и техник, которые могут прийти и проконтролировать какой-либо процесс. Основной состав персонала – это сотрудники отдела разработок и исследований.
Тестирование продукции производится на всей партии батареек, а не на выборке?
Джек Ли: Да, тестируется абсолютно каждая батарейка. Также иногда проводится просвечивание рентгеном, что мы видели на этапе производства. На этапе сборки сотрудники компании смотрят все основные показатели батарей на соответствие нормам. На фабрике FANSO EVE Energy производится многоэтапный контроль качества.
Варвара Будникова: Также по итогу завершения производственного процесса батарейка проходит несколько этапов выходного контроля: рентгеновский контроль после сборки продукции, контроль готовых ячеек перед упаковкой, контроль ячеек на внутреннее сопротивление уже после упаковки. Фактически, помимо нескольких промежуточных этапов контроля, есть еще как минимум три этапа контроля качества готовой продукции. Это также подтверждает высокий уровень производственной оснащенности компании FANSO EVE Energy.
Контроль и ремонт оборудования на фабрике осуществляет сама компания FANSO EVE Energy или это выполняют сторонние организации?
Джек Ли: Для ремонта и обслуживания оборудования в нашей компании есть специальный отдел, поэтому почти все эти задачи мы выполняем самостоятельно.
Каким образом производится очистка технической воды после герметизации? Она осуществляется на территории завода или ее выполняют сторонние производства?
Джек Ли: Сейчас правительство Китая очень большое внимание уделяет экологии. Все процессы, касающиеся химических выбросов, очистки воды и загрязненного воздуха, контролируются экологической службой, которая проводит частые проверки. Одно из ее требований – чтобы заводы самостоятельно очищали техническую воду, ставили необходимые фильтры, производили все нужные процессы очистки, и химические отходы ни в коем случае не попадали в почву и не загрязняли воздух. Все экологические требования сейчас очень сильно ужесточились, но мы следуем каждому из них и стараемся улучшать экологическую ситуацию.
Планируются ли в будущем аналогичные онлайн-экскурсии?
Варвара Будникова: Конечно, мы планируем проведение мероприятий подобного формата и в дальнейшем. Сейчас с компанией FANSO EVE Energy мы обсуждаем возможность посещения других фабрик, на которых изготавливаются батарейки других типоразмеров. Мы анонсируем информацию о будущем проведении онлайн-экскурсий на нашем сайте и обязательно поделимся с вами приглашением на новые заводы компании FANSO EVE Energy.

Вопросы и ответы онлайн-экскурсии 06.07.2022:

Что влияет на срок жизни батареек?
Джек Ли: Влияние оказывает огромное количество факторов. В основном это условия эксплуатации батареек, установленных в разных устройствах. Нужно учитывать и импульсный ток, и постоянный ток потребления, и один из главных показателей – температуру использования, поскольку при очень высоких значениях этого параметра происходит сильный саморазряд батарейки. Компания FANSO EVE Energy уделяет огромное внимание как соблюдению технологического процесса, так и выбору поставщиков сырья и материалов для производства батареек, что в свою очередь положительно влияет на технические характеристики: мы выпускаем батарейки очень высокого качества со стабильными параметрами.
Во время экскурсии по цеху производилась упаковка батареек другого бренда. Уточните, какого именно.
Джек Ли: На фабрике FANSO EVE Energy размещают свои заказы такие гиганты, как компания Duracell. Также рядом располагается завод, который производит аккумуляторы – перезаряжаемые батареи для таких крупных клиентов, как Huawei. Это еще раз доказывает надежность производства и высокий уровень доверия к этой производственной площадке.
Остальные вопросы
показатьсвернуть
В чем разница между батарейками CR123 и CR17335?
Варвара Будникова: Разница в процессе герметизации. При производстве батареек CR123 происходит механическая герметизация, в то время как для CR17335 осуществляется полная герметизация. Это напрямую влияет на срок службы источника тока. Однако все зависит от конечного устройства, в котором вы планируете использовать эту батарейку. Если вам необходима помощь в выборе батареи – пожалуйста, обратитесь к нам, мы проконсультируем, какой вариант подойдет больше: CR123 или CR17335.
Сколько времени занимает процесс состаривания?
Джек Ли: Он длится три дня при температуре 50°C.
Будет ли возобновлен выпуск высокотоковых серий батареек с буквой «М» в наименовании?
Варвара Будникова: В начале этого года компания FANSO EVE Energy анонсировала приостановку выпуска спиральных батареек. Однако после длительных переговоров мы согласовали продолжение принятия заказов и выпуска этих батареек как минимум до конца 2022 года. Однако это действует исключительно для российского рынка, так как некоторые наши клиенты не смогли оперативно перейти на сборку «бобинная батарейка + суперконденсатор» либо каким-то другим образом изменить способ питания своих устройства. Гарантии действуют до конца текущего года, после чего, к сожалению, потребуются уточнения. Мы не можем обещать производство спиральных батареек в течение 2023 года. Переход на более безопасное решение «бобинная батарейка + суперконденсатор» – это политика компании FANSO EVE Energy.
Чем отличаются бренды FANSO и EVE?
Джек Ли: Отличие заключается только в названии, поскольку это одна и та же компания. FANSO c 2017 года является частью холдинга EVE Energy, все батарейки выпускаются на одних и тех же производственных площадках, и разница только в том, с каким брендом вы предпочитаете работать. Поскольку на территории России мы продвигаем бренд FANSO и являемся его представителями, то, соответственно, мы предлагаем вам именно эти батарейки. Компания FANSO на 100% является дочерней компанией холдинга EVE Energy, у которого более широкая линейка выпускаемой продукции. Но первичные батарейки линеек FANSO и EVE Energy абсолютно идентичны и изготавливаются на одних и тех же производственных линиях.
Как измеряется саморазряд батареек при выходном контроле?
Джек Ли: Определить саморазряд достаточно трудно, и его реальное измерение может проходить только в реальных условиях с помощью специального оборудования, например, микрокалориметра с высокой разрешающей способностью, который может измерить тепловые процессы, проходящие внутри батарейки. На основании полученных данных по определенной формуле результат пересчитывается в величину саморазряда. Пример измерения саморазряда вы можете посмотреть по ссылке >>.
Как, исходя из герметичности корпуса, обеспечивается и гарантируется работа батарей в течение длительного времени? Какие испытания проводятся для проверки срока жизни батареи, ее герметичности и устойчивости материалов в течение 10 лет? С какой периодичностью проходят эти испытания?
Джек Ли: Основная гарантия – это длительные испытания, которые проводятся раз в год. Также после производства партию батареек помещают в различные температурные условия: тестируют при низкой температуре, при высокой, измеряют все параметры в течение длительного срока от полугода до года. Поскольку батарейки производятся в автоматическом режиме, они проходят тщательный входной и выходной контроль, гарантирующий высокое качество пайки по верхней части батареи и герметичность корпуса. Но для обеспечения работы в течение 10 лет батарейку следует эксплуатировать в оптимальных температурных условиях при рабочем режиме, соответствующем технической документации.
Интересен не только выходной контроль, но и периодические лабораторные испытания при отрицательных температурах, вибрации, КЗ, шоке и ударах.
Джек Ли: На производстве, помимо входного и выходного контроля, также производятся тесты на вибрацию, отрицательные температуры, герметичность и различные шоковые условия. Ознакомиться с отчётом вы можете по ссылке >>.
На каком этапе производства наносится датакод, и как по нему прослеживается история выпуска и возможные причины брака?
Джек Ли: Датакод наносится на последнем этапе при упаковке продукции. Вся информация о производстве и о выпускаемой партии EVE Group хранится в единой информационной системе, к которой подвязаны все данные об общем цикле производства и тестировании. Также если мы снимем с батарейки упаковку – так называемую «рубашку» – увидим под ней уникальную лазерную гравировку, по которой можно отследить время изготовления батарейки и номер ее партии. В случае претензии к работе батарейки поднимаются отчеты, выясняется, на каком этапе был брак, и разбираются результаты проведенных тестирований. Уникальный цифро-буквенный код на корпусе батарейки позволяет отследить партию.
Во время экскурсии на одном из мониторов была отметка -60°C. Для чего на производстве используется такая температура?
Джек Ли: Это была не температура, а точка росы. Температурные условия на заводе по производству CR123A составляют 18…21°С. На самой производственной линии влажность составляет 0,1%, а точка росы -75…-50°С. Именно этот показатель вы и увидели на мониторе.
Каким образом контролируется работа батарей на верхней и нижней температурных границах, допустимых для эксплуатации?
Джек Ли: Посредством периодических испытаний.
Как долго живут материалы корпуса и как гарантируется его герметичность?
Джек Ли: Все сроки жизни материалов соответствуют указанным в технической документации. Герметичность корпуса в первую очередь гарантируется именно качеством материалов, которые используются при производстве. Компания FANSO EVE Energy использует только лучшее импортное сырье, поставляемое компаниями UBE Industries (Япония), CELGARD (США), Lanxess (Германия). Один из показателей высокого качества, в том числе и герметичности корпуса – это то, что всемирно известные бренды размещают и производят свои OEM-заказы на наших производственных линиях.

Варвара Будникова: Если у вас возникнут дополнительные вопросы, вы можете обратиться к своему персональному менеджеру КОМПЭЛ, который также может помочь вам с размещением заказа, или написать нам на адрес: msk@compel.ru. Сделать заказ самостоятельно вы можете на сайте нашего торгового партнера «ДКО Электронщик», а со всей продукцией FANSO EVE Energy ознакомиться по ссылке>>.
