Датчики CFSensor доступны со склада КОМПЭЛ
19 сентября 2022
Более 50 наименований датчиков производства компании CFSensor поступили на склад КОМПЭЛ. Основную часть номенклатуры составляют датчики давления на плату в SMD- и DIP-исполнениях, которые способны измерять абсолютное и относительное давление в диапазонах от долей кПа до тысячи и более кПа (>10 атм). Датчики доступны как в виде резистивного моста, так и с аналоговым усилителем и даже со встроенным АЦП и цифровым выходом.
Область применения датчиков давления чрезвычайно широка: они могут использоваться в промышленном оборудовании, таком как воздушные насосы, системы отопления и вентиляции, в пневматическом контуре, в автомобильной электронике и так далее. Контроль давления также необходим в медицинских приложениях: такие датчики незаменимы в системах мониторинга пациентов, инфузионных насосах, оборудовании для анестезии и массажа. Также они применяются в кофемашинах, увлажнителях воздуха, стиральных машинах и другой бытовой технике. Перечень поступивших на склад датчиков давления CFSensor приведен в таблице 1.
Для измерения объемного расхода газа можно использовать датчики потока XGZF4200AA и XGZF3102AN (рисунок 1). XGZF4200AA, построенный на основе MEMS-технологии, позволяет измерять поток газа до 300 SLM (литров в минуту), а XGZF3102AN – до 1000 SCCM (см3 в минуту). Аналоговый сигнал лежит в диапазоне 0,5…4,5 В и прямо пропорционален потоку.

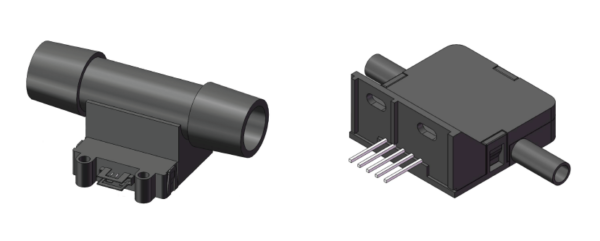

Рис. 1. Датчики потока XGZF4200AA и XGZF3102AN
Таблица 1. Датчики давления CFSensor
Наименование | Тип измеряемого давления |
Измеряемое давление, кПа | Тип выхода |
Монтаж* | Тип порта** |
Питание/размах***, В | Внешний вид |
---|---|---|---|---|---|---|---|
XGZP167040 | Относит. | 0…40 | Мост | SMD PCB | Barbless | 0…15 | ![]() |
XGZP170101 | Абс. | 0…100 | Мост | SMD PCB | – | 5 | ![]() |
XGZP191010 | Относит. | 0…10 | Мост | DIP PCB | Barbed | 10…16 | ![]() |
XGZP193010SG | Относит. | 0…10 | Мост | SMD PCB | Barbed | 10…16 | ![]() |
XGZP194010SG | Дифф. | 0…10 | Мост | SMD PCB | Barbed | 10…16 | ![]() |
XGZP194050SG | Дифф. | 0…50 | Мост | SMD PCB | Barbed | 10…16 | ![]() |
XGZP194101SG | Дифф. | 0…100 | Мост | SMD PCB | Barbed | 10…16 | ![]() |
XGZP194201SG | Дифф. | 0…200 | Мост | SMD PCB | Barbed | 10…16 | ![]() |
XGZP195010SG | Относит. | 0…10 | Мост | SMD PCB | Barbless | 10…16 | ![]() |
XGZP6826D00025BA | Абс. | 0…2500 | Цифр. | SMD PCB | – | 2,5…5,5 | ![]() |
XGZP6849A015BPG | Относит. | 0…1500 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6849A100KPG | Относит. | 0…100 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6849A200KPG | Относит. | 0…200 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6849A700KPG | Относит. | 0…700 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6857A100KPGN | Относит. | -100…0 | Аналог. | DIP PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6857A100KPGN33 | Относит. | -100…0 | Аналог. | DIP PCB | Barbless | 0,2…2,7 | ![]() |
XGZP6857A100KPGPN | Относит. | -100…100 | Аналог. | DIP PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6858A15115KPA | Абс. | 15…115 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6859A100KPGN | Относит. | -100…0 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6859A200KPG | Относит. | 0…200 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6869A020KPG | Относит. | 0…20 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6869A100KPGPN33 | Относит. | -100…100 | Аналог. | SMD PCB | Barbless | 0,2…2,7 | ![]() |
XGZP6878A10115KPA | Абс. | 10…115 | Аналог. | SMD PCB | – | 0,5…4,5 | ![]() |
XGZP6887D100KPG | Относит. | 0…100 | Цифр. | SMD PCB | Barbed | 2,5…5,5 | ![]() |
XGZP6897A005KPDG | Дифф. | 0…5 | Аналог. | SMD PCB | Barbed | 0,5…4,5 | ![]() |
XGZP6897D005HPDPN | Дифф. | -0,5…0,5 | Цифр. | SMD PCB | Barbed | 2,5…5,5 | ![]() |
XGZP6899A005KPDPN | Дифф. | -5…5 | Аналог. | SMD PCB | Barbed | 0,5…4,5 | ![]() |
XGZP6899A025HPDPN | Дифф. | -2,5…2,5 | Аналог. | SMD PCB | Barbed | 0,5…4,5 | ![]() |
XGZP6899A100KPDG33 | Дифф. | 0…100 | Аналог. | SMD PCB | Barbed | 0,2…2,7 | ![]() |
XGZP6899A100KPDPN33 | Дифф. | -100…100 | Аналог. | SMD PCB | Barbed | 0,2…2,7 | ![]() |
XGZP6899D100KPDPN | Дифф. | -100…100 | Цифр. | SMD PCB | Barbed | 2,5…5,5 | ![]() |
XGZP6899D006KPDPN | Дифф. | -6…6 | Цифр. | SMD PCB | Barbed | 2,5…5,5 | ![]() |
XGZP6816D30110KPA | Абс. | 0…100 | Цифр. | SMD PCB | – | 1,8…3,6 | ![]() |
XGZP6887A03920HPG30 | Относит. | 0…3,92 | Аналог. | SMD PCB | Barbed | 3,0 | ![]() |
XGZP6899D001KPDPN | Дифф. | -1…1 | Цифр. | SMD PCB | Barbed | 2,5…5,5 | ![]() |
XGZP6899A005HPDPN33 | Дифф. | -0,5…0,5 | Аналог. | SMD PCB | Barbed | 0,2…2,7 | ![]() |
XGZP6897A005HPDPN33 | Дифф. | -0,5…0,5 | Аналог. | SMD PCB | Barbed | 0,2…2,7 | ![]() |
XGZP6897D001KPDPN | Дифф. | -1…1 | Цифр. | SMD PCB | Barbed | 2,5…5,5 | ![]() |
XGZP6877D700KPG | Относит. | 0…700 | Цифр. | SMD PCB | Barbed | 2,5…5,5 | ![]() |
XGZP6847A700KPG | Относит. | 0…700 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6847D700KPG | Относит. | 0…700 | Цифр. | SMD PCB | Barbless | 2,5…5,5 | ![]() |
XGZP6857A040KPG | Относит. | 0…40 | Аналог. | SMD PCB | Barbless | 0,5…4,5 | ![]() |
XGZP6859D040KPG | Относит. | 0…40 | Цифр. | SMD PCB | Barbless | 2,5…5,5 | ![]() |
XGZP6812D00100KPA | Абс. | 0…100 | Цифр. | SMD PCB | – | 1,8…3,6 | ![]() |
XGZP6818D30110KPA | Абс. | 30…110 | Цифр. | SMD PCB | – | 2,5…5,5 | ![]() |
XGZP6887A15115KPG | Относит. | 15…115 | Аналог. | SMD PCB | Barbed | 0,5…4,5 | ![]() |
XGZP6888A10115KPA | Абс. | 10…115 | Аналог. | SMD PCB | – | 0,5…4,5 | ![]() |
XGZP6858D00200KPA | Абс. | 0…200 | Цифр. | SMD PCB | Barbless | 2,5…5,5 | ![]() |
XGZP61711D3000610BS | Относит. | 1000 | Аналог. | Врезной | G1/4 | 0,5…4,5 | ![]() |
XGZP61711D3000616BS | Относит. | 1600 | Аналог. | Врезной | G1/4 | 0,5…4,5 | ![]() |
* SMD PCB – поверхностный монтаж на печатную плату, DIP PCB – монтаж в отверстия печатной платы. ** Barbed – трубка с штуцером типа «елочка», Barbless – гладкая трубка. *** Для аналоговых датчиков указан диапазон выходного сигнала, для цифровых – напряжение питания, для мостов – предельное подаваемое напряжение. |
