Датчики и изоляторы сигналов Novosense поступили на склад КОМПЭЛ
14 декабря 2022
На нашем складе появилась продукция производства компании Novosense:
- калиброванные MEMS-датчики давления;
- интегральные датчики температуры и влажности;
- датчики тока на эффекте Холла со встроенным измерительным проводником;
- датчики поворота магнитного поля на эффекте Холла;
- гальванические изоляторы цифровых и аналоговых сигналов и интерфейсов на основе технологии емкостной изоляции.
Серия датчиков абсолютного давления NSPAS3 (рисунок 1а) предназначена для применения в автомобильном и мотоциклетном транспорте и сертифицирована по AEC-Q100. Эти датчики сохраняют работоспособность при напряжении питания до 18 В (рекомендуемое – 5 В), комплекс защит предохраняет устройство от обратного напряжения и перенапряжения в диапазоне -24…28 В. Время отклика составляет не более 0,8 мс.
Манометрические датчики давления NSPGS2 (рисунок 1б) рекомендуются для бытового и медицинского применения. Напряжение питания датчиков варьируется в диапазоне 4,5…5,5 В, внешний диаметр штуцера составляет 3,1 мм, отверстия – 1,1 мм.

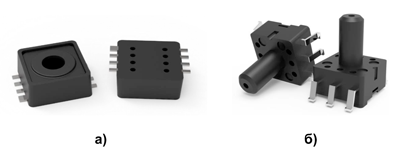

Рис. 1. Внешний вид MEMS-датчиков давления Novosense серий NSPAS3 (а) и NSPGS2 (б)
Таблица 1. Датчики давления
| Наименование | Диапазон измерений, кПа | Точность измерений во всем диапазоне температур, % | Тип аналогового выхода | Корпус | Диапазон рабочих температур, °C |
|---|---|---|---|---|---|
| Абсолютные | |||||
| NSPAS3N115RRD1 | 10…115 | ±1,5 | Ратиометрический | SOP-8 | -40…130 |
| NSPAS3N115RRK2 | 15…115 | ||||
| Манометрические со штуцером | |||||
| NSPGS2F100RT02 | -100…0 | ±2,5 | Ратиометрический | SOP-6 | -40…70 |
| NSPGS2F100RT03 | 0…100 | ||||
| NSPGS2F200AT04 | -100…100 | Абсолютный | |||
| NSPGS2F200AT11 | 0…200 | ||||
Многообразие корпусного исполнения датчиков температуры в сочетании с характеристиками и стоимостью позволяют разработчику выбрать оптимальное решение для любой задачи (рисунок 2, таблицы 2 и 3). Серия NST175H имеет важную отличительную особенность – возможность задать 27 вариантов адреса интерфейса I2C.
Рис. 2. Различные исполнения датчиков температуры Novosense
Таблица 2. Интегральные датчики температуры
| Наименование | Диапазон измерений, °C | Точность измерений, °C |
Напряжение питания, В | Ток потребления, мкА | Выход | Корпус |
|---|---|---|---|---|---|---|
| NS18B20-QTOS | -55…125 | ±0,5 (-10…85) ±1 (-55…125) |
2,7…5,5 | 26 | 1-Wire | TO-92S-3 |
| NST20H-DSCR | -55…130 | ±1,5 (25) ±2,5 (-55…130) |
2,4…5,5 | 20 | Аналоговый | SC70-5 |
| NST60-DSTR | -40…125 | ±2 (25) ±4 (-40…125) |
SOT23-3 | |||
| NST86-DSCR | -50…150 | ±1,5 (25) ±2,5 (-50…150) |
SC70-5 | |||
| NST112-DSTR | -40…125 | ±0,5 (-20…85) ±1 (-40…125) |
1,71…3,6 | 2,9/6,5 | I2C/SMBus | SOT563-6 |
| NST117-CDNR | -55…125 | ±0,2 (для NST117, 30…45) ±0,5 (-20…85) ±2 (-55…125) |
1,62…5,5 | 30 | DFN-6 | |
| NST175H-QSPR | SOP-8 | |||||
| NST235-DSTR | -40…150 | ±0,5 (0…70) ±2,5 (-40…150) |
2,3…5,5 | 20 | Аналоговый | SOT23-3 |
| NST1001-QTZB | -50…150 | ±0,2 (25…45) ±0,5 (-20…85) ±0,75 (-50…150) |
1,65…5,5 | 30 | Число-импульсный | TO-92S-2L |
Таблица 3. Интегральные датчики температуры и влажности Novosense
| Наименование | Диапазон измерений (точность) | Напряжение питания, В | Ток потребления, мкА | Выход | Корпус | |
|---|---|---|---|---|---|---|
| Температура, °C | Влажность, % | |||||
| NSHT30-CLAR | -40…125±0,3 (0…50°C) |
0…100±3 (при 50%) |
1,8…5,5 | 1,7 | I2C/SMBus | LGA-8 |
Датчики тока Novosense на основе эффекта Холла имеют малое сопротивление измерительного проводника – менее 0,85 мОм, широкий диапазон рабочих температур составляет -40…125°C (таблица 4). Они устойчивы к переходным процессам с напряжением 10 кВ и током 13 кА, что обеспечивает простоту эксплуатации без дополнительных защитных компонентов. Датчики могут быть как биполярные, для измерения переменного тока, так и униполярные (NSM2012-20U5R-DSPR) – для постоянного тока.
Таблица 4. Датчики тока со встроенным измерительным проводником
| Наименование | Диапазон измерения тока, А | Напряжение питания, В | Изоляция, В DC/В АС (Vrms, 1 минута) | Корпус |
|---|---|---|---|---|
| NSM2011-20B5R-DSWR | ±20 | 5 | 1550/1097 (5000) | SOICW-16 |
| NSM2011-50B5R-DSWR | ±50 | |||
| NSM2012-05B5R-DSPR | ±5 | 600/424 (3000) | SOIC-8 | |
| NSM2012-20B5R-DSPR | ±20 | |||
| NSM2012-20U5R-DSPR | 20 | |||
| NSM2012-30B3R-DSPR | ±30 | 3,3 | ||
| NSM2012-30B5R-DSPR | 5 | |||
| NSM2013-20B5F-DSWR | ±20 | 1550/1097 (5000) | SOICW-16 | |
| NSM2013-40B3R-DSWR | ±40 | 3,3 | ||
| NSM2013-50B5F-DSWR | ±50 | 5 | ||
| NSM2015-50B5F-DSWR | ||||
| NSM2015-66B5F-DSWR | ±66 | |||
| NSM2015-80B3F-DWSR | ±80 | 3,3 |
Бесконтактные датчики поворота позволяют отследить вращение магнита (рисунок 3, таблица 5). Серия NSM3012A работоспособна при диапазоне температур -40…125°C и имеет быстрое время отклика – 120 мкс (10 мкс при включенной динамической компенсации).

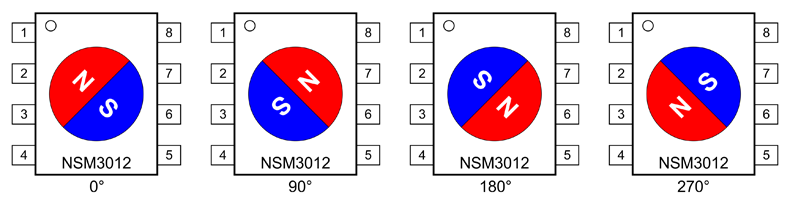

Рис. 3. Соответствие расположения магнитного поля углу поворота в датчиках серии NSM3012
Таблица 5. Датчики поворота магнитного поля на эффекте Холла
| Наименование | Напряжение питания, В | Напряженность магнитного поля, мТ | Точность, ° | Выход | Корпус |
|---|---|---|---|---|---|
| NSM3012A-DSPR | 5 | 20…80 | ±1 (±0,2 после калибровки) | PWM, SPI, аналоговый | SOP-8 |
| NSM3012B-DSPR | 3,3 |
Гальванические изоляторы производства компании Novosense, перечисленные в таблице 6, построены на принципе емкостной изоляции сигналов. Напряжение изоляции достигает 5 кВ. Изоляторы семейств NSI1200 и NSI1311 соответствуют требованиям AEC-Q100.
Таблица 6. Гальванические изоляторы сигналов и интерфейсов
| Наименование | Функциональность | Корпус |
|---|---|---|
| NSI1200-DDBR | Изолированный усилитель для измерения тока с фиксированным коэффициентом усиления 8 и максимальным входным диапазоном напряжений ±320 мВ | DUB-8 |
| NSI1311-DSWVR | Изолированный усилитель с единичным коэффициентом усиления для измерения напряжения в диапазоне 0,1…2 В | DUB-8 |
| NSI8100NC | Изолированный интерфейс I2C с частотой до 2 МГц |
Основанная в 2013 году в китайском городе Сучжоу компания Suzhou Novosense Microelectronics Co., Ltd. (Novosense) – крупный разработчик и производитель микросхем аналогового и смешанного сигнала с акцентом на интегральных датчиках различного типа, кондиционерах сигналов датчиков и изоляторах.
В перечень выпускаемой Novosense продукции и ее возможных применений входят:
Датчики давления
Автомобильные датчики давления масла, кондиционера, тормозного давления, ESP, выхлопных газов; контроль ...читать далее
