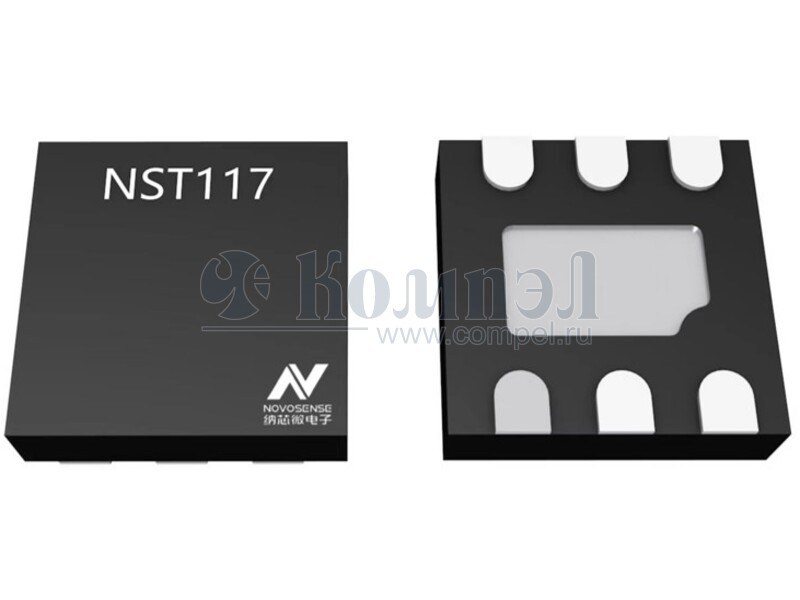

NST117-CDNR

NST117  0.2°C High Accurate Temperature Sensor with SMBus and I2C Interface Datasheet (EN) 1.3 Product Overview ➢ Shutdown Current: 0.1μA (Typical) The NST117 is a low-power, high precision digital temperature sensor compatible with SMBus and I2C interfaces, and it supports up to 3 device addresses and provides SMBus Reset and Alert functions. The typical accuracy of NST117 is 0.2°C at 30°C...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Тип датчика
Диапазон измеряемых температур
Точность измерения ±
Интерфейс
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
NST117  0.2°C High Accurate Temperature Sensor with SMBus and I2C Interface Datasheet (EN) 1.3 Product Overview ➢ Shutdown Current: 0.1μA (Typical) The NST117 is a low-power, high precision digital temperature sensor compatible with SMBus and I2C interfaces, and it supports up to 3 device addresses and provides SMBus Reset and Alert functions. The typical accuracy of NST117 is 0.2°C at 30°C to 45°C without requiring calibration or external component signal conditioning. It has a 12-bit analog-to-digital converter (ADC) inside, and the resolution of NST117 is 0.0625°C. it is highly linear and does not require complex calculations or lookup tables to derive temperature. ➢ Digital Interface: SMBus, I2C it’s an idealsubstitutes that substitute for negative temperature coefficient (NTC) and positive temperature coefficient (PTC) thermistor. NST117 device works over a temperature range of –55°C to 125°C, which makes it suitable for onboard and off board applications in automotive, industrial, and consumer markets. Because of low power consumption, it can also be applied to IoT. The NST117 is available in a DFN (6) package. ➢ Industrial Internet of Things (IoT) Key Features ➢ High Accuracy over –55°C to 125°C Wide Temperature Range : ➢ Package: DFN (6) (2mm x 2mm) Applications ➢ Wearable Body Temperature Monitors ➢ Medical Thermometers ➢ Computer Peripheral Thermal Protection ➢ Notebook Computers ➢ Power-system Monitors ➢ Thermal Protection ➢ Environmental Monitoring and HVAC Device Information Part Number NST117 Package DFN (6) Body Size 2.0mm × 2.0mm Typical Application 30°C ~ 45°C:  0.2°C (Typical) -20°C ~ 85°C:  0.5°C (Typical) -55°C ~125°C:  2°C (Maximum) ➢ Proportional to Temperature with 0.0625°C with High Resolution ➢ Power up Defaults Permit Stand-Alone Operation as Thermostat ➢ Supports up to 3 Device Addresses Figure 1 The Typical Application of NST117 ➢ Supply Operation Range from 1.62V to 5.5V ➢ Operating Current: 30μA (Typical) Copyright © 2022 NOVOSENSE Page 1 PDF
Документация на NST117-CDNR

Дата модификации: 01.09.2022

Размер: 1.24 Мб

23 стр.
