WF24LTYAJDNN0#

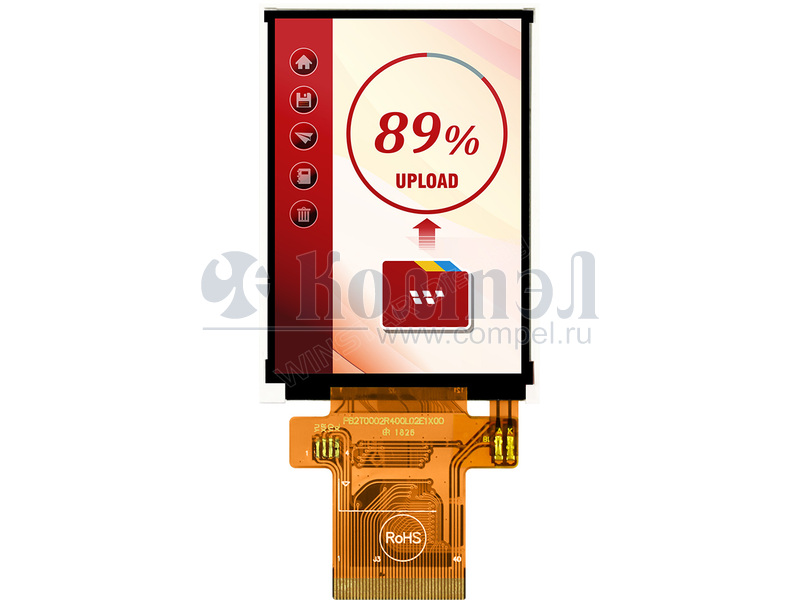

2.4" IPS TFT-LCD с портретным режимом отображением WF24LTYAJDNN0 - это 2.4" цветной IPS TFT модуль с разрешением 240 x 320 пикселей. Дисплей имеет встроенный контроллер ILI9341V, с поддержкой MCU8080 и SPI интерфейсов. Этот IPS TFT LCD дисплей обладает высоким контрастом - 800 (типичное значение) и яркостью - 500 cd/m2 (типичное значение), а так же широкими углами обзора: Левый угол: 85°/ Правый угол: 85°/ Верх: 85°/ Низ: 85°(типичное значение). Рабочий температурный диапазон -20 to +70, а температура хранения -30 to +80. Модель обладает глянцевым покрытием и имеет портретный режим отображения. Напряжение питания VCI для дисплея варьируется от 2.5V до 3.3V. - TFT дисплей экран 2.4 дюйма - Разрешение: 240 x 320 точек - Угол обзора: IPS - Интерфейс: MCU, SPI - Встроенный контроллер: ILI9341V - Контрольная панель: Нет - Яркость(cd/m²): 500 - Монтажная рамка: Нет - Сенсорная панель: Нет
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Диагональ экрана (дюймов)
Разрешение экрана
Входной интерфейс
Особенности с портретным режимом отображением
Минимальный угол обзора
Яркость
Размер 42.72×60.26×2.8 мм
Напряжение питания
Рабочая температура
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Диагональ Разрешение Интерфейс Особенности Угол (мин) Яркость Контраст Питание T раб Примечание Карточка
товара
F~ WF24NTYAJDNN0# (WINSTAR)

на поддоне 2 шт


Файлы 1

показать свернуть
Документация на WF24LTYAJDNN0#

WF24LTYAJDNN0# _1_ Keywords:

Дата модификации: 16.11.2018

Размер: 535.9 Кб

6 стр.
