Новые символьные дисплеи с интерфейсом I2C поступили на склад Компэл

19 июня 2023

На склад Компэл поступили новые символьные дисплеи WO2004B-NFH#, WO2004B-TFH# и WO2004B-TMI#, которые позволяют отобразить до 80 символов в виде 4 строк по 20 знакомест. Благодаря наличию интерфейса I²C сокращается число линий к управляющему микрокотроллеру. Малое число соединительных линий и простой интерфейс управления позволяют с успехом применять эти дисплеи в устройствах с низкопроизводительными микроконтроллерами в малых корпусах.

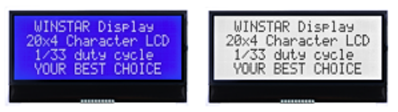

Внешний вид дисплеев WO2004B

Дисплеи серии WO2004B отличаются простой схемой подключения и несложной процедурой инициализации. Дисплей имеет лишь 10 выводов, при этом фактически задействованы только семь.  Диапазон рабочих напряжений 2.7…3,6 В хорошо согласуется с диапазоном питания подавляющего большинства микроконтроллеров. Повышенное напряжение для управления сегментами вырабатывается внутри дисплея, но разработчик должен предусмотреть фильтрующий конденсатор на выводе 2 [Vo].

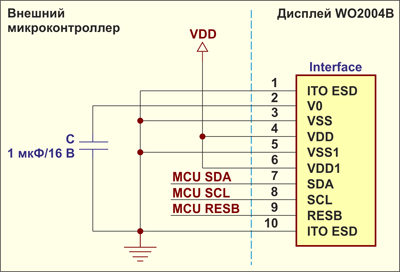

Схема подключения WO2004B

Различия между поступившими моделями приведены в таблице.

Особенности дисплеев серии WO2004В:

• Формат дисплея – 20×4;
• Символьный LCD с микросхемой на стекле;
• Встроенный драйвер IST3602;
• Одно напряжение питания 3 В;
• Простая схема подключения;
• Последовательный интерфейс I²C.
