Компактные и эффективные DC/DC-преобразователи DDR от MEAN WELL с монтажом на DIN-рейку

1 ноября

телекоммуникациисистемы безопасностиуправление питаниемавтоматизацияответственные примененияMEAN WELLновостьисточники питанияDC/DC-преобразовательпреобразователь для подвижного составапреобразователь для ЖДпреобразователь на DIN-рейку

Компания MEAN WELL предлагает широкий выбор DC/DC-преобразователей семейства DDR с креплением на DIN-рейку. В настоящий момент доступны модели в диапазоне мощности 15…480 Вт с различными комбинациями входного и выходного напряжения, которое также можно подстраивать в широких пределах.

Преобразователи характеризуются компактными габаритными размерами, высокой эффективностью и обладают усиленной изоляцией «вход-выход» 4000 В DC. Вся линейка, включая модели с высокой мощностью, не имеет вентилятора и может эксплуатироваться в температурном диапазоне -40…70/80/85ºС (в зависимости от серии) в условиях естественной конвекции (таблица 1).

Компоненты имеют ширину входа 4:1 (модели мощностью до 60 Вт) или 2:1 (модели мощностью от 120 Вт). В ряде серий, соответствующих требованиям стандарта EN50155, диапазон входного напряжения подходит для ЖД применений (номинальное значение 110 В). Все модели мощностью от 120 Вт и более обладают перегрузочной способностью 150% и могут использоваться в приложениях, где требуется повышенный ток в момент пуска каких-либо установок, например, в устройствах с электродвигателями постоянного тока.

Серии DDR-240 и DDR-480 обладают возможность параллельного подключения до 4 штук для увеличения мощности. Кроме того, модели серии DDR-480 имеют сухой контакт реле для удаленного контроля за состоянием преобразователя и возможность удаленного включения-выключения.

Все DC/DC-преобразователи имеют комплекс защитных мер (их набор зависит от серии). Данная продукция предназначена для преобразования различных уровней напряжения с гальванической развязкой в промышленных системах управления, в системах безопасности, в железнодорожном транспорте и системах связи.

Таблица 1. Основные параметры DC/DC-преобразователей семейства DDR

Параметр Наименование
DDR-15 DDR-30 DDR-60 DDR-120 DDR-240 DDR-480
Выходная мощность, Вт 15 30 60 120 240 480
Диапазон входного напряжения, В 9…36/18…75 9…18/16,8…33,6/33,6…67,2/67,2…154 16,8…33,6/33,6…67,2/67,2…154
Выходное напряжение, В 3,3/5/12/15/24 5/12/15/24 12/24/48 24/48
Изоляция «вход-выход», В DC 4000
Температурный диапазон, °C -40…85 -40…70 -40…80
Перегрузочная способность, % – – – 150
Габаритные размеры, ШхГхВ, мм 17х90х54 35х90х54 52х90х54 32х125х102 40х125х113 85х125х129
Особенности Ширина входа 4:1 Ширина входа 4:1 Ширина входа 4:1 EN50155 EN50155, параллельное подключение EN50155, сухой контакт реле, параллельное подключение, дистанционное включение-выключение

Особенности:

  • большой выбор моделей;
  • ширина входа 4:1 или 2:1*;
  • подстройка выходного напряжения;
  • усиленная изоляция «вход-выход»;
  • безвентиляторная конструкция;
  • широкий температурный диапазон;
  • перегрузочная способность*;
  • параллельное подключение*;
  • соответствие требованиям EN50155*.

* – зависит от серии.

Применение:

  • промышленная автоматизация;
  • электротехнические устройства;
  • ЖД транспорт;
  • телекоммуникационные системы;
  • энергетика.

Расшифровка наименования:

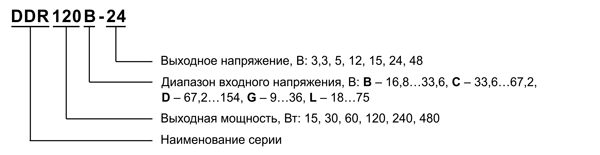

Рис. 1. Расшифровка наименования DC/DC-преобразователей семейства DDR

•••
