XDR-E – новые компактные высокоэффективные блоки питания MEAN WELL на DIN-рейку

25 июня

Легендарные серии SDR, NDR и EDR производства компании MEAN WELL – проверенная временем классика с десятками миллионов установок по всему миру. Более 10 лет эти блоки питания остаются надежной опорой для промышленной автоматизации, энергетики, телекоммуникаций и высокотехнологичного производства.

Но рынок меняется, и MEAN WELL отвечает на вызов. Встречайте: совершенно новая серия XDR-E. Это не просто эволюция – это шаг вперед в создании источников питания на DIN-рейку.

Что изменилось? Почти все:

• корпус стал компактнее: размер до 45% меньше, но сохраняет промышленную мощность;
• энергоэффективность достигает 96%;
• есть новые модели на 12 В и 36 В, которых так не хватало;
• широкий температурный диапазон -40…70°C;
• и главное – цена, оставляющая позади старые решения.

XDR-E – это мощность, эффективность и экономия в одном корпусе, а также выгодная альтернатива не только прежним моделям MEAN WELL серий SDR, NDR, EDR (таблица 1), но и решениям других именитых, в том числе западных, производителей.

Блоки питания XDR-E имеют все ключевые параметры, которые необходимы для современных индустриальных проектов, при этом оставаясь экономически обоснованным выбором (рисунок 1). Переходите на новое поколение XDR-E!

Таблица 1. Сравнение характеристик XDR-E и блоков питания предыдущих поколений

Параметр	XDR-E	SDR	NDR	EDR
Входное напряжение, В AC	85…264	88…264	90…264	90…264
Пусковой ток при 230 В DC, А	<30…35 (в зависимости от модели)	<50…80	<40
Выходное напряжение, В	12, 24, 36, 48 (XDR-960E – без моделей на 12)	12, 24, 48 (SDR-240-960 – без моделей на 12)	12, 24, 48 (NDR-240/480 – без моделей на 12)	12, 24, 48 (EDR-150 – без моделей на 12 и 48)
Мощность, Вт	75/120/150/240/480/960	75/120/240/480/960 (пиковая мощность – до 150% от номинальной)	75/120/240/480	75/120/150
КПД, %	89…96 (в зависимости от модели)	88,5…94 (в зависимости от модели)	88,5…94 (в зависимости от модели)	85…88,5 (в зависимости от модели)
Параллельная работа	3840 Вт (3+1) XDR-480E/960E	3840 Вт (3+1) XDR-480/960	Нет	Нет
Реле DC OK	Да	Да	Нет	Нет
Рабочая температура, °С	-40…70 (ограничение мощности при температуре свыше 50°C)	-30…70 (ограничение мощности при температуре свыше 50°C)	-20…70 (ограничение мощности при температуре свыше 50°C)	-20…60 (ограничение мощности при температуре свыше 50°C)
Категория перенапряжения (OVC)	OVC III	Нет	Нет	Нет
Сертификаты	CB/TUV/UL/RCM/BSMI/ CCC/BIS/EAC/KC/ CE/UKCA, включая стандарты IEC 62368-1, 61010-1, 61558-1	CB/TUV/UL/RCM/EAC/ CE/UKCA (BSMI: SDR-120~960, KC: SDR-960), включая стандарты IEC 62368-1	CB/TUV/UL/RCM/EAC/ CE/UKCA/ BIS (BSMI NDR-480; BIS NDR-240/480), включая стандарты IEC 62368-1	CB/TUV/UL/RCM/EAC/ CE/UKCA/ BIS (BSMI EDR-120/150; BIS EDR-120), включая стандарты IEC 62368-1
EMC	EN55032 Класс B			EN55032 Class А
Выдерживаемое напряжение ESD, кВ	Контакт: 4 Воздух: 8
Размеры, Ш×В×Г, мм	75 Вт: 30×125,2×116 (−23%) 120 Вт: 35×125,2×116 (−23%) 150 и 120 Вт: 35×125,2×116 (−23%) 240 Вт: 40×125,2×116 (−35%) 480 Вт: 48×125,2×125 (−45%) 690 Вт: 96×125,2×132 (−23%)	75 Вт: 32×125,2×102 120 Вт: 40×125,2×113,5 240 Вт: 63×125,2×113,5 480 Вт: 85,5×125,2×128,5 960 Вт: 110×125,2×150	75 Вт: 32×125,2×102 120 Вт: 40×125,2×113,5 240 Вт: 63×125,2×113,5 480 Вт: 85,5×125,2×128,5	75 Вт: 32×125,2×102 120 Вт: 40×125,2×113,5 150 Вт: 40×125,2×113,5
Тип клемм	Винтовые	Винтовые	Винтовые	Винтовые
Гарантия, годы	3	3	3	2

Ключевые особенности XDR-E:

• входное напряжение 85…264 В AC, подходящее для глобального применения;
• ультратонкий корпус шириной 30…96 мм, в зависимости от модели;
• высокая эффективность 89…96%;
• малое потребление в режиме ожидания <1…3,6 Вт;
• поддержка параллельной работы (модели XDR-480E/XDR-960E);
• широкий диапазон рабочих температур -40…70°C;
• полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева;
• расширенные требования по электробезопасности: соответствие категории перенапряжения OVC III;
• работоспособность на высоте до 5000 м;
• полный набор выходных напряжений:12 В (кроме модели 960 Вт), 24 В, 36 В, 48 В;
• регулируемое выходное напряжение:
  • 12 В – 12…15 В;
  • 24 В – 24…29 В;
  • 36 В – 36…42 В;
• сертификация по множеству международных стандартов, таких как CB, TUV, UL, CE, EAC, UKCA и другие, что подтверждает надежность и готовность к применению по всему миру. В основе ключевые нормативы:
  • IEC 62368-1 (IТ- и AV-оборудование);
  • IEC 61010-1 (измерительные и автоматизированные системы);
  • IEC 61558-1 (силовые трансформаторы и БП общего назначения);
• гарантия 3 года.

Области применения:

• промышленная автоматизация;
• системы резервного питания;
• энергетика и возобновляемые источники питания;
• связь, телеком, сети;
• производственное и IТ-оборудование.

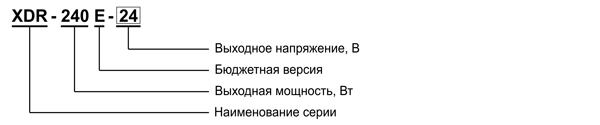

Рис. 1. Формирование наименования моделей

Блоки питания серии XDR-E скоро появятся на складе в КОМПЭЛ, но уже доступны для заказа. Ознакомиться с их характеристиками можно в каталоге на странице Сетевые AC/DC-преобразователи.

Выбирая КОМПЭЛ, вы получаете доступ к инновационным технологиям MEAN WELL первыми!
