SDR-120-24

MEAN WELL
AC/DC преобразователи на DIN рейку
развернуть ▼ свернуть ▲
Фотография серии SDR-120

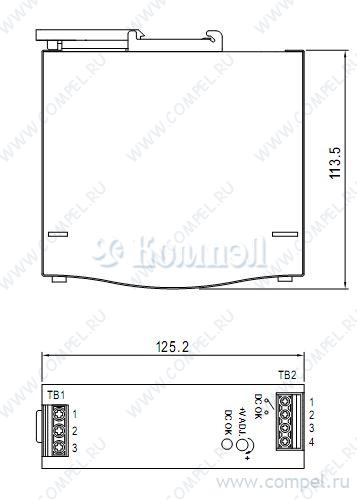

Чертеж серии SDR-120



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, сухой контакт DC OK, пиковая перегрузка
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 40×125×114 мм
Рабочая температура
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ TIB 120-124 (TRACO)

— 1 шт — — — —
A+ TBL 150-124 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6.25 ... низкий профиль, ограничение тока — — — —
A+ EDR-150-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 24 В; U1: 24...28 В; I1: до 6.5 А... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ WDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...29 В; I1: до 5 А; ... сухой контакт DC OK, ограничение тока КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ NDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ LI120-20B24R2S (MORNSUN)

— в коробках 18 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ LI150-20B24PR2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ TPC 120-124 (TRACO)

— 1 шт перегрузки, короткого замыкания — — — — — —
A+ TCL 120-124 (TRACO)

— в коробках 5 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — — —
A+ HDR-150-24 (MW)

— 1 шт

 компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 150W, Hybrid
A+ LI120-20B24R2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module
A+ TIB120124EX (TRACO)

— — — — — — — — — — — — —
A+ EDR-120-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ TIB120-124EX (TRACO)

— — — — — — — — — — — — — —
A+ 1469480000 (WDML)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22...28 В; I1: до 5 А; Ст... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния КЗ, перегрузка, перегрев, обратное напряжение — малогабаритные распределительные шкафы — Источник питания регулируемый PROeco, 1-фазный, ном.выходная мощность 120W, ном.выходное напряжение 24V, ном.выходной ток 5А; 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния; монтаж на DIN рейку
A+ 1478110000 (WDML)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 6 А... последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C — — Источник питания регулируемый тока PROmax, ном.выходная мощность 120W, ном.выходное напряжение 24V, ном.выходной ток 5А; последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C; монтаж на DIN рейку
A+ 1478170000 (WDML)

— AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 6 А... последовательное переключение; работа в 2х-фазном режиме; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C — — Источник питания регулируемый тока PROmax, ном.выходная мощность 120W, ном.выходное напряжение 24V, ном.выходной ток 5А; последовательное переключение; работа в 2х-фазном режиме; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C; монтаж на DIN рейку
A+ 6EP1333-2BA20 (SIEMENS)

— 1 шт AC-DC сетевой преобразователь - P вых: 144 Вт; Выход: 24 В; U1: 22.8...28 В; I1: до 6 А... — КЗ, перегрузка, перенапряжение — — — — — — SITOP PSU100S 24 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A
A+ 81.000.6130.0 (WIELAND)

— 1 шт

 — — — —
A+ 81.000.6160.0 (WIELAND)

—

 — — — —
A+ DPP120-24-1 (LAMBDA)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 22.5...28.5 В; I1: до 5... параллельное включение, сигнал DC OK КЗ, перегрузка, перенапряжение — — — —
A+ TCL 120-124C (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — —
A+ DRF120-24-1 (LAMBDA)

— 1 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 24 В; U1: 24...28 В; I1: до 5 А; ... узкий профиль, ККМ, пиковая перегрузка, дистанционное Вкл/Выкл, сухой контакт DC OK КЗ, перегрузка, перенапряжение — —

Файлы 2

показать свернуть
SDR-120 series 120W Single Output Industrial DIN RAIL with PFC Function ■ User’s Manual ‧ ‧ ‧ ‧  ‧ ‧ ‧ ‧BS EN/BS EN/ ‧ ‧ ‧ SE SPECIFICATION AS/NZS62368-1 TPTC004 MODEL OUTPUT IF 47 www.tuv.com ID 2000000000 UL508 BS EN/EN62368-1 IEC62368-1 SDR-120-12 SDR-120-24 SDR-120-48 DC VOLTAGE 12V 24V 48V RATED CURRENT 10A 5A 2.5A CURRENT RANGE 0 ~ 10A 0 ~ 5A 0 ~ 2.5A RATED POWER 120W 120W 120W PEAK CURRENT 15A 7.5A 3.75A PEAK POWER Note.6 180W (3 sec.) RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 120mVp-p VOLTAGE ADJ. RANGE 24 ~ 28V ±1.0% 48 ~ 55V ±1.0% 12 ~ 14V VOLTAGE TOLERANCE Note.3 ±1.0% LINE REGULATION ±0.5% ±0.5% ±0.5% LOAD REGULATION ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 1500ms, 60ms/230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT Bauar t gepruft Sicherheit egel ma ge od o s be wac g PQ M 20ms/230VAC Note.7 88 ~ 264VAC 3000ms, 60ms/115VAC at full load 20ms/115VAC at full load 124 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 0.93/230VAC 89% 0.96/115VAC at full load EFFICIENCY (Typ.) AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.4A/115VAC 35A/115VAC 0.7A/230VAC 70A/230VAC LEAKAGE CURRENT <1mA / 240VAC Normally works within 110 ~ 150% rated output power for more than 3 seconds and then shut down o/p voltage OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE 91% 90.5% >150% rated power, constant current limiting with auto-recovery within 3 seconds and shut down o/p voltage after 3 seconds 14 ~ 17V 29 ~ 33V Protection type : Shut down o/p voltage, re-power on to recover 56 ~ 65V 95℃±5℃ (TSW) detect on heatsink of power switch Protection type : Shut down o/p voltage, recovers automatically after temperature goes down FUNCTION DC OK REALY CONTACT RATINGS (max.) 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A resistive load -25 ~ +70℃ (Refer to "Derating Curve") WORKING TEMP. 20 ~ 95% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC EMC EMISSION (Note 4) EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004,BSMI CNS14336-1 approved;(meet BS EN/EN60204-1) I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, heavy industry level, criteria A, EAC TP TC 020, SEMI F47 approved 289.9K hrs min. MIL-HDBK-217F (25℃) 40*125.2*113.5mm (W*H*D) 0.67Kg; 20pcs/14.4Kg/1.16CUFT ℃         ℃℃ ※：https://www.meanwell.com/serviceDisclaimer.aspx File Name:SDR-120-SPEC 2021-09-15 PDF
Документация на SDR-120-48

未命名 -1

Дата модификации: 15.09.2021

Размер: 604.8 Кб

3 стр.

SDR-120 series 120W Single Output Industrial DIN RAIL with PFC Function Features : High efficiency 91% and low power dissipation 150% peak load capability Built-in active PFC function, PF>0.93 Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 UL 508 (industrial control equipment) approved EN61000-6-2(EN50082-2) industrial immunity level Built-in DC OK relay contact 100% full load burn-in test 3 years warranty SE PQ M IF 47 GL SPECIFICATION MODEL OUTPUT SDR-120-12 SDR-120-24 SDR-120-48 DC VOLTAGE 12V 24V 48V RATED CURRENT 10A 5A 2.5A CURRENT RANGE 0 ~ 10A 0 ~ 5A 0 ~ 2.5A RATED POWER 120W 120W 120W PEAK CURRENT 15A 7.5A 3.75A PEAK POWER Note.6 180W (3 sec.) RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 120mVp-p VOLTAGE ADJ. RANGE 24 ~ 28V 1.0% 48 ~ 55V 1.0% 12 ~ 14V VOLTAGE TOLERANCE Note.3 1.0% LINE REGULATION 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% 1500ms, 60ms/230VAC SETUP, RISE TIME 20ms/230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT Note.7 88 ~ 264VAC 3000ms, 60ms/115VAC at full load 20ms/115VAC at full load 124 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 0.93/230VAC 89% 0.96/115VAC at full load EFFICIENCY (Typ.) AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.4A/115VAC 35A/115VAC 0.7A/230VAC 70A/230VAC LEAKAGE CURRENT <1mA / 240VAC Normally works within 110 ~ 150% rated output power for more than 3 seconds and then shut down o/p voltage OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE 91% 90.5% >150% rated power, constant current limiting with auto-recovery within 3 seconds and shut down o/p voltage after 3 seconds 14 ~ 17V 29 ~ 33V Protection type : Shut down o/p voltage, re-power on to recover 95 5 56 ~ 65V (TSW : detect on heatsink of power switch) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down FUNCTION DC OK REALY CONTACT RATINGS (max.) 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A resistive load -25 ~ +70 (Refer to "Derating Curve") WORKING TEMP. 20 ~ 95% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC EMC EMISSION (Note 4) EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, SEMI F47, GL approved 289.9Khrs min. MIL-HDBK-217F (25 40*125.2*113.5mm (W*H*D) 0.67Kg; 20pcs/14.4Kg/1.16CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Installation clearances : 40mm on top, 20mm on the bottom, 5mm on the left and right side are recommended when loaded permanently with full power. In case the adjacent device is a heat source, 15mm clearance is recommended. 6. 3 seconds max., please refer to peak loading curves. 7. Derating may be needed under low input voltage. Please check the derating curve for more details. File Name:SDR-120-SPEC 2011-08-23 PDF
Документация на серию SDR-120

SDR-120.cdr

Дата модификации: 27.09.2011

Размер: 431.3 Кб

3 стр.
