Супервизор питания RS806-3.08YF5 производства RUNIC поступил на склад КОМПЭЛ

позавчера

RS806-3.08YF5 – малопотребляющий супервизор питания, выпускаемый компанией RUNIC (рисунок 1). Микросхема объединяет в одном корпусе четыре функции: схему сброса, сторожевой таймер, детектор падения напряжения и вход ручного сброса. Устройство применяется во встраиваемых системах для контроля электропитания и обеспечения стабильной работы микроконтроллеров и цифровой аппаратуры.

Основные технические характеристики:

• пороговое напряжение сброса: 8 В (доступны модификации на 2,63, 2,93 и 4 В);
• напряжение питания: 0…5,5 В;
• потребляемый ток: не более 40 мкА;
• гарантированный сигнал RESET при снижении напряжения питания (VCC): до 1,0 В;
• длительность импульса сброса: 200 мс (тип.);
• период сторожевого таймера: 1,6 с (тип.);
• вход ручного сброса (MR), совместимый с логикой TTL/CMOS;
• дополнительный детектор напряжения (1.2 В) для контроля состояния батареи;
• диапазон рабочих температур: -40…85°C;
• корпус: SOT23-5.

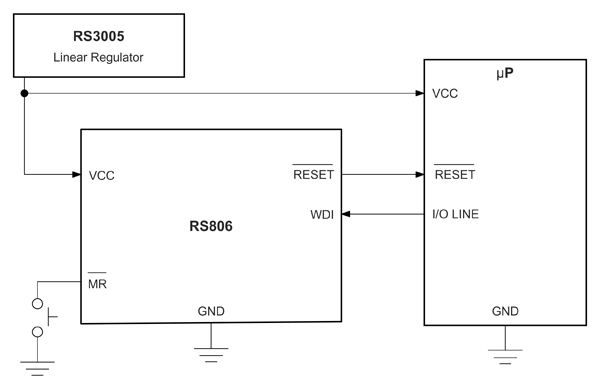

Рис. 1. Блок-схема супервизора питания RS806-3.08YF5

Микросхема предназначена для применения в промышленном оборудовании, интеллектуальных измерительных приборах, устройствах беспроводной связи, а также в любых встраиваемых системах на базе SOC, DSP и микроконтроллеров.

Супервизор RS806-3.08YF5 повыводно совпадает с интегральной схемой ADM6316DZ31ARJZ. Ознакомиться с его параметрами можно в каталоге КОМПЭЛ.
