ЧИП-резисторы Yageo. Полный обзор серий
10 августа 2016
Вячеслав Гавриков (г. Смоленск)
Компания Yageo – один из крупнейших производителей пассивных электронных компонентов. Данная статья посвящена обзору серий резисторов и резистивных сборок от Yageo.
Резисторы и резисторные сборки – наиболее распространенные пассивные электронные компоненты в современной электронике. Это связано с тем, что они могут выполнять самые различные функции: защита чувствительных цепей от перегрузки, подтяжка цепей с открытым коллектором, задание токов и напряжений, работа в составе времязадающих и частотозадающих цепочек, измерение тока и многое другое.
Естественно, что каждое из приложений выдвигает свои требования к резисторам. Например, для измерения тока требуются резисторы с низким сопротивлением и повышенной мощностью, для времязадающих и измерительных цепей необходимы резисторы с высокой стабильностью и точностью номинала, для автомобильных приложений важно обеспечить широкий температурный диапазон и т.д. При таком разнообразии приложений и требований производители давно наладили выпуск специализированных серий резисторов.
Важным критерием выбора резисторов является производитель. Несмотря на кажущуюся простоту структуры резисторов, их производство отличается высокой сложностью. Оно требует не только использования высококачественного сырья, но и точного соблюдения технологий. Одним из лидеров отрасли производства пассивных компонентов, и резисторов в частности, является компания Yageo.
В данной статье проводится обзор наиболее распространенных серий резисторов Yageo:
- Серия RC – толстопленочные чип-резисторы общего назначения;
- Серия RE – толстопленочные прецизионные чип-резисторы;
- Серия RT – тонкопленочные сверхпрецезионные высокостабильные чип-резисторы;
- Серии YC/TC – толстопленочные резисторные сборки общего назначения;
- Серия RL – толстопленочные низкоомные чип-резисторы;
- Серия PT – толстопленочные низкоомные чип-резисторы с низким значением TCR;
- Серии PA и PE– сверхнизкоомные чип-резисторы с низким значением TCR;
- Серия AR – толстопленочные чип-резисторы с позолоченными выводами;
- Серия SR – толстопленочные чип-резисторы для импульсных цепей;
- Серия RV – толстопленочные высоковольтные чип-резисторы;
- Серия TR – толстопленочные чип-резисторы с возможностью лазерной подстройки;
- Серия AF – толстопленочные чип-резисторы устойчивые к агрессивному воздействию серных соединений;
- Серия AC – толстопленочные чип-резисторы для автомобильных и промышленных приложений;
- Серия AT – тонкопленочные высокостабильные прецизионные чип-резисторы для автомобильных и промышленных приложений.
Обзор серий резисторов компании YAGEO
Серия RC – чип-резисторы общего назначения, выполненные по толстопленочной технологии. Базовая серия от YAGEO.
Основными особенностями серии являются:
- максимально широкий выбор типоразмеров: 0075…2512;
- широкий диапазон сопротивлений: 1 Ом…100 МОм (в зависимости от типоразмера);
- типовая погрешность: 1% и 5%. Доступны версии с точностью: 0,1/ 0,5/ 1/ 5/ 10/ 20%.
- относительно низкое значение температурного коэффициента сопротивления: от 10010-6/°C;
- диапазон рабочих температур: –55…125ºС или –55…155ºС;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).

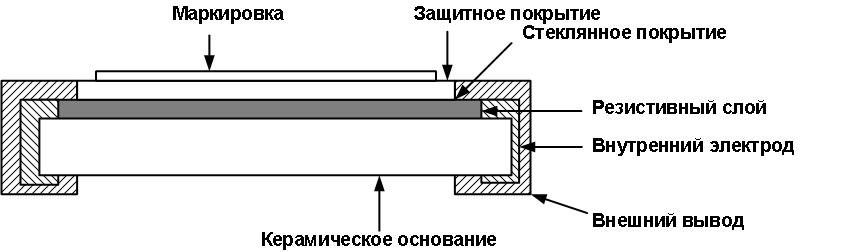

Резисторы выполнены по толстопленочной технологии (рисунок 1). В качестве основы используется высококачественная керамическая подложка. На ней располагается пленка резистивного слоя, который покрыт двумя защитными слоями стекла. Для достижения заданной точности сопротивления используется лазерная подгонка. На концах керамической подложки сформированы внутренние электроды для надежного контакта с резистивной пленкой. Внешние выводы резистора изготовлены из никеля и покрыты оловом.
Серия RE – прецизионные толстопленочные чип-резисторы. В отличие от серии RC имеют повышенную начальную точность и малый TCR. Предназначены для работы в составе электроники общего назначения: офисная техника (принтеры, сканеры), телекоммуникационное оборудование (модемы, мультиплексоры), потребительская электроника (телевизоры, аудиосистемы) и т.д.
Основными особенностями резисторов серии RE являются:
- малое значение температурного коэффициента сопротивления: 5010-6/°C для всех типоразмеров;
- малое значение погрешности сопротивления: 0,1/ 0,5/ 1% для всех типоразмеров;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности: класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- диапазон сопротивлений: 10 Ом…1 МОм для всех типоразмеров;
- диапазон типоразмеров: 0201…1206;
- диапазон рабочих температур: –55…155ºС;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Конструкция толстопленочных резисторов серии RE аналогична конструкции резисторов серии RC.
Серия RT – сверхпрецезионные высокостабильные тонкопленочные чип-резисторы. Предназначены для тех же приложений, что и резисторы серии RE, но имеют более высокую стабильность и точность.
Основными особенностями серии чип-резисторов RE являются:
- сверхнизкое значение температурного коэффициента сопротивления: от 510-6/°C для всех типоразмеров;
- сверхнизкое значение погрешности сопротивления: 0,05/ 0,1/ 0,5/ 1% для всех типоразмеров;
- диапазон сопротивлений: 4,7 Ом…1 МОм (зависит от типоразмера);
- широкий диапазон типоразмеров: 0201…2512;
- диапазон рабочих температур: –55…125ºС или –55…155ºС;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серии YC/TC – резисторные сборки общего назначения. В серии YC используются прямая форма выводов, а в серии TC выводы имеют вогнутую форму. Сборки предназначены для работы в составе электроники общего применения, а также в компактных и портативных устройствах критичных к размерам компонентов: память SDRAM и DDRAM, компьютеры, ноутбуки, планшеты, сотовые телефоны и т.д.
Основными особенностями серии резистивных сборок YC/TC являются:
- сокращение времени на установку и монтаж;
- уменьшение площади, занимаемой на печатной плате;
- диапазон сопротивлений: 1 Ом…1 МОм (зависит от типоразмера);
- широкий диапазон типоразмеров: 2*0201…4*1206;
- типовой температурный коэффициент сопротивления: 20010-6/°C;
- погрешность сопротивления: 1% и 5% для всех типоразмеров;
- диапазон рабочих температур: –55…125ºС или –55…155ºС;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия RL – низкоомные чип-резисторы, предназначенные для электроники общего назначения и для автомобильных приложений.
Основными особенностями резисторов серии RL являются:
- применяются в качестве шунтов и датчиков тока;
- низкие значения сопротивления: 50 мОм…1 Ом;
- соответствие требованиям AEC-Q200 для автомобильных приложений;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности: класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- широкий диапазон рабочих температур: –55…155ºС;
- диапазон типоразмеров: 0402…1206;
- относительно высокое значение температурного коэффициента сопротивления;
- стандартные значения точности: 1/ 2/ 5 % для всех типоразмеров;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Резисторы серии RL выполнены по стандартной толстопленочной технологии.
Серия PT – низкоомные высокостабильные чип-резисторы с низким значением TCR. Предназначены для работы в широком спектре приложений: от потребительской до автомобильной электроники.
Основными особенностями резисторов серии PT являются:
- применяются в качестве шунтов и датчиков тока;
- низкие значения сопротивления: 10 мОм…1 Ом;
- соответствие требованиям AEC-Q200 для автомобильных приложений;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности: класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- широкий диапазон рабочих температур: –55…155ºС;
- широкий диапазон типоразмеров: 0402…2512;
- низкое значение температурного коэффициента сопротивления: от 7510-6/°C;
- стандартные значения точности: 1/ 2/ 5 % для всех типоразмеров;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Резисторы серии RL выполнены по стандартной толстопленочной технологии.
Серия PA – сверхнизкоомные чип-резисторы с низким значением TCR. Предназначены для работы в качестве датчиков тока в составе промышленной и потребительской электроники, в энергетике, в автомобильных приложениях и телекоммуникационных блоках.
Основными особенностями резисторов серии RA являются:
- применяются в качестве шунтов и датчиков тока;
- сверхнизкие значения сопротивления: 1 мОм…50 мОм;
- соответствие требованиям AEC-Q200 для автомобильных приложений;
- максимально широкий диапазон рабочих температур: –55…170ºС;
- два доступных типоразмера: 2512 и 1206;
- низкое значение температурного коэффициента сопротивления: от 10010-6/°C;
- стандартные значения точности: 1% и 5% для всех типоразмеров;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия PE – сверхнизкоомные чип-резисторы с низким значением TCR. Как и серия резисторов PA, резисторы PE предназначены для работы в качестве датчиков тока в составе промышленной и потребительской электроники, в энергетике, в автомобильных приложениях и телекоммуникационных блоках.
Серия PE по сравнению с серией PA имеет более широкий выбор типоразмеров и меньшее значение TCR.
Основными особенностями резисторов серии PE являются:
- применяются в качестве шунтов и датчиков тока;
- повышенная допустимая мощность;
- сверхнизкие значения сопротивления: 5 мОм…910 мОм;
- соответствие требованиям AEC-Q200 для автомобильных приложений;
- максимально широкий диапазон рабочих температур: –55…170ºС, для 0201 и 0402 диапазон составляет –55…125ºС ;
- широкий выбор типоразмеров: 0201…2512;
- низкое значение температурного коэффициента сопротивления: от 5010-6/°C;
- стандартные значения точности: 1% и 5% для всех типоразмеров;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия AR – толстопленочные чип-резисторы с позолоченными выводами. Предназначены для работы в промышленной, телекоммуникационной и потребительской электронике. В отличие от рассмотренных выше серий, выводы резисторов AR покрываются не оловом, золотом.
Основными особенностями резисторов серии AR являются:
- диапазон типоразмеров: 0402…1206;
- диапазон сопротивлений: 1 Ом…10 МОм;
- широкий диапазон рабочих температур: –55…155ºС;
- стандартные значения точности: 1% и 5% для всех типоразмеров;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия SR – толстопленочные чип-резисторы для импульсных цепей. Предназначены для работы в составе импульсных цепей в промышленной, телекоммуникационной и автомобильной электронике. Отличаются повышенной рассеиваемой мощностью.
Основными особенностями резисторов серии SR являются:
- повышенное значение рассеваемой мощности;
- соответствие требованиям AEC-Q200 для автомобильных приложений;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- широкий диапазон рабочих температур: –55…155ºС;
- диапазон сопротивлений: 1 Ом…100 кОм;
- диапазон типоразмеров: 0402…2512;
- широкий выбор погрешности номинала: 0,5…20% для всех типоразмеров;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия RV – высоковольтные чип-резисторы. Используются в блоках питания различных устройств.
Основными особенностями резисторов серии RV являются:
- высокие значения рабочих напряжений: 350 В для 0603, 400 В для 0805, 500 В для 1206 и выше;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- широкий диапазон рабочих температур: –55…155ºС;
- диапазон сопротивлений: 47 Ом…27 МОм (зависит от типоразмера);
- диапазон типоразмеров: 0603…2512;
- точность номинала: 0,5/ 1/ 5% для всех типоразмеров;
- значение TCR 200010-6/°C для всех типоразмеров;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия TR – толстопленочные чип-резисторы с возможностью лазерной подстройки. Используются в тюнерах, радио приложениях, фотосенсорах, камкордерах, мобильных телефонах и т.д.
Основными особенностями резисторов серии TR являются:
- возможность лазерной подгонки номинала. Начальная точность: 0/+10%, 0/+20%, 0/+30%;
- диапазон сопротивлений: 10 Ом…10 МОм;
- диапазон типоразмеров: 0402…1206;
- значение TCRот 10010-6/°C для всех типоразмеров;
- широкий диапазон рабочих температур: –55…155ºС (0805, 1206) и –55…125ºС (0402 и 0603);
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия AF – чип-резисторы устойчивые к агрессивному воздействию серных соединений. При использовании обычных резисторов в присутствии серных соединений (например, сероводорода) со временем могут возникнуть значительные проблемы. При взаимодействии с сероводородом, присутствующим в атмосфере, происходит разрыв контакта между внешними и внутренними контактами резистора. Резисторы серии AF устойчивы к таким негативным факторам.
Основными особенностями резисторов серии AF являются:
- повышенная устойчивость к серным соединениям, присутствующим в атмосфере;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности: класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- широкий диапазон типоразмеров: 0201…2512;
- диапазон сопротивлений: 1 Ом…22 МОм (зависит от типоразмера);
- точность номинала: 0,5/ 1/ 5% для всех типоразмеров;
- значение TCR100/20010-6/°C для всех типоразмеров;
- широкий диапазон рабочих температур: –55…155ºС;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серии AF122 / AF124 / AF162 / AF164 – резисторные сборки с повышенной устойчивостью к сероводородным соединениям, присутствующим в атмосфере.
Основными особенностями резистивных сборок серии AF являются:
- повышенная устойчивость к серным соединениям присутствующим в атмосфере;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- диапазон типоразмеров: AF122…2*0402, AF124…4*0402, AF162…2*0603, AF164…4*0603;
- диапазон сопротивлений от 1 Ом до 1 МОм для всех типоразмеров;
- точность номинала: 1% и 5% для всех типоразмеров;
- значение: TCR200/25010-6/°C;
- широкий диапазон рабочих температур: –55…155ºС;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия AC – толстопленочные чип-резисторы для автомобильных и промышленных приложений.
Основными особенностями резисторов серии AС являются:
- соответствие требованиям AEC-Q200 для автомобильных приложений;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- широкий диапазон рабочих температур: –55…155ºС;
- широкий диапазон типоразмеров: 0201…2512;
- широкий диапазон номиналов: 1 Ом…22 МОм (зависит от типоразмера);
- стандартные значения точности: 0,5/ 1/ 5% для всех типоразмеров;
- TCR: от 10010-6/°C;
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
Серия AT – тонкопленочные высокостабильные прецизионные чип-резисторы для автомобильных и промышленных приложений.
Основными особенностями резисторов серии AС являются:
- сверхнизкие значения: TCR от 2510-6/°C;
- высокая начальная точность: 0,1/ 0,25/0,5/1% для всех типоразмеров;
- соответствие требованиям AEC-Q200 для автомобильных приложений;
- максимально возможный рейтинг устойчивости к воздействию повышенной влажности: класс ML1 (сохраняет свойства даже при постоянном нахождении при влажности 85%);
- широкий диапазон рабочих температур: –55…155ºС;
- широкий диапазон типоразмеров: 0402…1206;
- широкий диапазон номиналов: 10 Ом…1 МОм (зависит от типоразмера);
- соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
В сводной таблице 1 приведены основные характеристики различных серий резисторов и резистивных сборок Yageo.

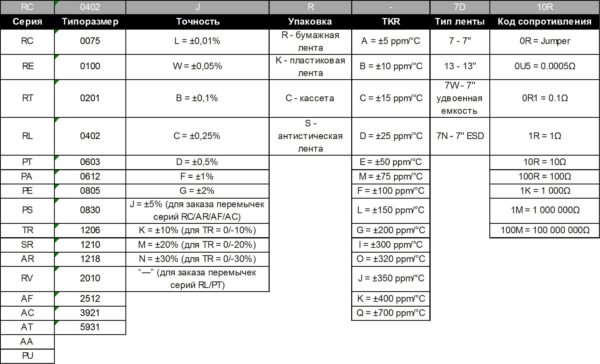

Таблица 1. Характеристики серий резисторов YAGEO
Серия | Типоразмер | P, Вт | Uмакс, В | Tраб, °C | Диапазон Сопротивлений, Ом | Точность, % | TCR, 10-6/ °C |
RC | 0075 | 1/50 | 10 | –55…125 | 10Ω ≤ R ≤ 1MΩ | 1%; 5% | 200, 600 |
1005 | 1/32 | 15 | 1Ω≤R≤22MΩ | 0,5%; 1%; 5% | 200, 250, 300, 600 | ||
0201 | 1/20 | 25 | 1Ω ≤ R ≤ 10MΩ | 0,1%; 0,5%; 1%; 5% | 100, 200, 350 | ||
0402 | 1/16 | 50 | –55…155 | 1Ω ≤ R ≤ 22MΩ | 0,1%; 0,5%; 1%; 5% | 100, 200 | |
0603 | 1/10 | 75 | |||||
0805 | 1/8 | 150 | 1Ω ≤ R ≤ 100MΩ | 0,1%; 0,5%; 1%; 5%; 10%; 20% | 100, 200, 300 | ||
1206 | 1/4 | 200 | 1Ω ≤ R ≤ 100MΩ | 0,1%; 0,5%; 1%; 5%; 10%; 20% | 100, 200, 300 | ||
1210 | 1/2 | 200 | 1Ω ≤ R ≤ 22MΩ | 0,1%; 0,5%; 1%; 5% | 100, 200 | ||
1218 | 1 | 200 | 1Ω ≤ R ≤ 1MΩ | 0,1%; 0,5%; 1%; 5% | 100, 200 | ||
2010 | 3/4 | 200 | 1Ω ≤ R ≤ 22MΩ | 0,1%; 0,5%; 1%; 5% | 100, 200 | ||
2512 | 1 | 200 | |||||
0402 | 1/8 | 50 | 1Ω ≤ R ≤ 1MΩ | 1%; 5% | 200 | ||
0603 | 1/5 | 75 | |||||
0805 | 1/4 | 150 | |||||
1206 | 1/2 | 200 | |||||
2512 | 2 | 200 | |||||
RE | 0201 | 1/20 | 25 | –55…155 | 10Ω ≤ R ≤ 1MΩ | 0,1%; 0,5%; 1% | 50 |
0402 | 1/16 | 50 | |||||
0603 | 1/10 | 75 | |||||
0805 | 1/8 | 150 | |||||
1206 | 1/4 | 200 | |||||
RT | 0201 | 1/20 | 25 | –55…155 | 22Ω ≤ R ≤ 75KΩ | 0,05%; 0,1%; 0,25%; 0,5%; 1% | 5, 10, 15, 25, 50 |
0402 | 1/16 | 50 | 4.7Ω ≤ R ≤ 240KΩ | ||||
0603 | 1/10 | 75 | 1Ω ≤ R ≤ 1MΩ | ||||
0805 | 1/8 | 150 | 1Ω ≤ R ≤ 1.5MΩ | ||||
1206 | 1/4 | 200 | 1Ω ≤ R ≤ 1.5MΩ | ||||
1210 | 1/4 | –55…125 | 4.7Ω ≤ R ≤ 1MΩ | ||||
2010 | 1/2 | 4.7Ω ≤ R ≤ 1MΩ | |||||
2512 | 3/4 | 4.7Ω ≤ R ≤ 1MΩ | |||||
YC | 2*0201 | 1/32 | 15 | –55…125 | 10Ω ≤ R ≤ 1MΩ | 1%; 5% | 200 |
4*0201 | 1/32 | 12.5 | |||||
2*0402 | 1/16 | 50 | –55…155 | 1Ω ≤ R ≤ 1MΩ | |||
4*0402 | 1/16 | 25 | 1Ω ≤ R ≤ 1MΩ | 200, 250 | |||
2*0603 | 1/16 | 50 | 1Ω ≤ R ≤ 1MΩ | 200 | |||
4*0603 | 1/16 | 50 | 1Ω ≤ R ≤ 1MΩ | ||||
8*0602 | 1/16 | 50 | 10Ω ≤ R ≤ 1MΩ | ||||
4*1206 | 1/8 | 200 | 10Ω ≤ R ≤ 1MΩ | ||||
TC | 2*0402 | 1/16 | 50 | –55…125 | 10Ω ≤ R ≤ 1MΩ | 1%; 5% | 200 |
4*0402 | 1/16 | 50 | |||||
4*0603 | 1/16 | 50 | –55…155 | ||||
YC158 | 0612 | 1/16 | 25 | –55…155 | 10Ω ≤ R ≤ 100KΩ | 5% | 200 |
YC358 | 1225 | 1/16 | 50 | 10Ω ≤ R ≤ 330KΩ | |||
RL | 0402 | 1/16 | (P*R)^1/2 | –55…155 | 50mΩ ≤ R < 1Ω | 1%; 2%; 5% | 200…2000 |
0603 | 1/10 | 10mΩ ≤ R < 1Ω | |||||
0805 | 1/8 | ||||||
1206 | 1/4 | ||||||
1210 | 1/2 | 10mΩ ≤ R < 1Ω | |||||
1218 | 1 | ||||||
2010 | 3/4 | ||||||
2512 | 1 | ||||||
0805 | 1/4 | 10mΩ ≤ R < 1Ω | |||||
1206 | 1/2 | ||||||
PT | 0402 | 1/16 | (P*R)^1/2 | –55…155 | 50mΩ ≤ R < 1Ω | 1%; 2%; 5% | 200, 300, 600 |
0603 | 1/10 | 200, 300, 350, 400 | |||||
0805 | 1/8 | 100, 250, 300, 350 | |||||
1206 | 1/4 | 75, 100, 350 | |||||
2010 | 3/4 | 100mΩ ≤ R < 1Ω | 75, 100 | ||||
2512 | 1 | 75, 100 | |||||
0402 | 1/8 | 50mΩ ≤ R < 1Ω | 200, 300, 600 | ||||
0603 | 1/5 | 200, 300, 350, 400 | |||||
0805 | 1/4 | 100, 250, 300, 350 | |||||
1206 | 1/2 | 75, 100, 350 | |||||
2010 | 1 | 100mΩ ≤ R < 1Ω | 75, 100 | ||||
2512 | 2 | 75, 100 | |||||
0603 | 1/3 | 50mΩ ≤ R ≤ 68mΩ | 300, 350, 400 | ||||
PA | 2512 | 1 | (P*R)^1/2 | –55…170 | 1mΩ ≤ R ≤ 50mΩ | 1%; 5% | 100 |
2 | |||||||
3 | |||||||
1206 | 1/4 | 1mΩ ≤ R ≤ 50mΩ | 1%; 5% | ||||
1/2 | |||||||
1 | |||||||
PE (wide) | 0508 | 1.2 | (P*R)^1/2 | –55…155 | 5mΩ≤R≤100mΩ | 1%; 5% | 50, 75, 100 |
0612 | 1 | 1mΩ≤R≤100mΩ | |||||
2 | |||||||
PE | 0201 | 1/20 | (P*R)^1/2 | –55…125 | 50mΩ ≤ R ≤ 200mΩ | 0,5%; 1%; 5% | 100, 350 |
1/10 | |||||||
0402 | 1/16 | 10mΩ ≤ R ≤ 910mΩ | 100 | ||||
1/8 | |||||||
1/6 | |||||||
1/4 | |||||||
0603 | 1/10 | –55…170 | 5m, 10m, 10mΩ ≤ R ≤ 910mΩ | 75, 100 | |||
1/5 | |||||||
1/3 | |||||||
2/5 | |||||||
1/2 | |||||||
0805 | 1/8 | ||||||
1/4 | |||||||
1/3 | |||||||
1/2 | |||||||
1206 | 1/4 | 5mΩ ≤ R ≤ 910mΩ | |||||
1/2 | |||||||
1 | |||||||
2010 | 1/2 | 5mΩ ≤ R ≤ 100mΩ | 50, 75, 100 | ||||
1 | |||||||
2512 | 1 | 5mΩ ≤ R ≤ 100mΩ | |||||
2 | |||||||
AR | 402 | 1/16 | 50 | –55…155 | 1Ω ≤ R ≤ 10MΩ | 1%; 5% | 100, 200 |
603 | 1/10 | 50 | |||||
805 | 1/8 | 150 | |||||
1206 | 1/4 | 200 | |||||
SR | 0402 | 1/16 | 50 | –55…155 | 1Ω ≤ R ≤ 100KΩ | 0,5%; 1%; 5%, 10%, 20% | 200 |
1/8 | |||||||
0603 | 1/10 | 75 | |||||
1/5 | |||||||
1/4 | |||||||
0805 | 1/8 | 150 | |||||
1/4 | |||||||
1/3 | |||||||
1206 | 1/4 | 200 | |||||
1/2 | |||||||
1210 | 1/2 | 200 | |||||
3/4 | |||||||
1218 | 1 | 200 | |||||
2010 | 3/4 | 200 | |||||
2512 | 1 | 200 | |||||
RV | 0603 | 1/10 | 350 | –55…155 | 47Ω ≤ R ≤ 10MΩ | 0,5%; 1%; 5% | 200 |
0805 | 1/8 | 400 | 47Ω ≤ R ≤ 22MΩ | ||||
1206 | 1/4 | 500 | 47Ω ≤ R ≤ 27MΩ | ||||
2010 | 3/4 | 47Ω ≤ R ≤ 22MΩ | |||||
2512 | 1 | 47Ω ≤ R ≤ 16MΩ | |||||
TR | 0402 | 1/16 | 50 | –55…125 | 1Ω ≤ R ≤ 10MΩ | 10%, 20%, 30% | 100, 200 |
0603 | 1/16 | ||||||
0805 | 1/8 | 150 | –55…155 | ||||
1206 | 1/4 | 200 | |||||
AF | 0201 | 1/20 | 25 | –55…125 | 1Ω ≤ R ≤ 10MΩ | 0,5%; 1%; 5% | 100, 200, 350 |
0402 | 1/16 | 50 | –55…155 | 1Ω ≤ R ≤ 22MΩ | 100, 200 | ||
0603 | 1/10 | 75 | |||||
0805 | 1/8 | 150 | |||||
1206 | 1/4 | 200 | |||||
1210 | 1/2 | 200 | 1Ω ≤ R ≤ 10MΩ | 100, 200 | |||
1218 | 1 | 200 | 1Ω ≤ R ≤ 1MΩ | ||||
2010 | 3/4 | 200 | 1Ω ≤ R ≤ 10MΩ | ||||
2512 | 1 | 200 | |||||
AF122 | 2*0402 | 1/16 | 50 | –55…155 | 1Ω ≤ R ≤ 1MΩ | 1%; 5% | 200, 250 |
AF124 | 4*0402 | 1/16 | 25 | ||||
AF162 | 2*0603 | 1/16 | 50 | ||||
AF164 | 4*0603 | 1/16 | 50 | 250 | |||
AC | 0201 | 1/20 | 25 | –55…155 | 1Ω ≤ R ≤ 10MΩ | 0,5%; 1%; 5% | 100, 200, 350 |
0402 | 1/16 | 50 | 1Ω ≤ R ≤ 22MΩ | 100, 200 | |||
0603 | 1/10 | 75 | |||||
0805 | 1/8 | 150 | |||||
1206 | 1/4 | 200 | |||||
1210 | 1/2 | 200 | |||||
1218 | 1 | 200 | 1Ω ≤ R ≤ 1MΩ | ||||
2010 | 3/4 | 200 | 1Ω ≤ R ≤ 22MΩ | ||||
2512 | 1 | 200 | |||||
0402 | 1/8 | 50 | 1Ω ≤ R ≤ 10MΩ | ||||
0603 | 1/5 | 75 | |||||
0805 | 1/4 | 150 | |||||
1206 | 1/2 | 200 | |||||
1210 | 1 | 200 | |||||
1218 | 1.5 | 200 | |||||
2010 | 1.25 | 200 | |||||
2512 | 2 | 200 | |||||
AT | 0402 | 1/16 | 50 | –55…155 | 10Ω ≤ R ≤ 100KΩ | 0,1%; 0,25%; 0,5%; 1% | 25, 50 |
0603 | 1/10 | 75 | 10Ω ≤ R ≤ 330KΩ | ||||
0805 | 1/8 | 150 | 10Ω ≤ R ≤ 1MΩ | ||||
1206 | 1/4 | 200 |
Обозначение резисторов Yageo при заказе
Наименование резисторов Yageo складывается из семи полей: название серии, типоразмер, код точности, код типа упаковки, код TCR, код диаметра ленты, код сопротивления (рисунок 2).
Заключение
Благодаря широкому выбору резисторов и резисторных сборок Yageo разработчик всегда сможет подобрать подходящий компонент для каждой конкретной задачи:
- Резисторы общего назначения
- Прецизионные и высокостабильные резисторы
- Низкоомные резисторы для датчиков тока
- Одиночные резисторы и резисторные сборки
- Резисторы с повышенной устойчивостью к серным соединениям
- Резисторы с повышенной устойчивостью к влажности и т.д.
Выбор SMD резисторов YAGEO в параметрическом каталоге
Литература
- PRODUCT SELECTION GUIDE. – YAGEO,2016.
- Информация с официального сайта http://www.yageo.com/
Наши информационные каналы
