Толстопленочные чип-резисторы серии CR от VIKING

19 сентября 2019

учёт ресурсовуправление питаниемпотребительская электроникаVikingновостьпассивные ЭК и электромеханикаVikingрезисторычип-резисторыSMD-резисторы

В рамках сотрудничества с одним из крупнейших азиатских производителей пассивных компонентов – компанией Viking – Компэл существенно расширил складскую программу по чип-резисторам. Складская линейка Компэл обновилась за счет чип-резисторов общего применения серии CR, выполненных по толстопленочной технологии (Thick Film). Данный тип резисторов является наиболее массовым и популярным в силу ценовой доступности и ликвидности, его применение на плате в стандартном электронном изделии достигает до 30% от общего количества позиций. Конструкция стандартного чип-резистора серии CR состоит из алюминиевой подложки, внутренних электродов, внешних выводов и ряда защитных покрытий:

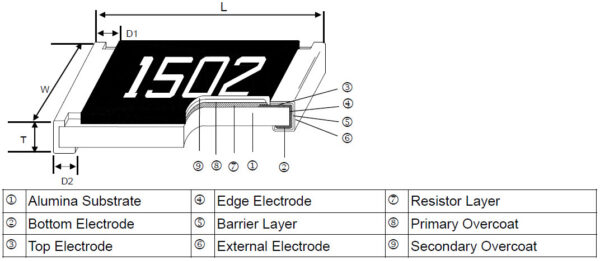

Конструкция толстопленочного резистора серии СR

Серия CR включает в себя наиболее распространенные чип-корпуса, такие как 01005, 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512, 1225, 0612. Начальный допуск сопротивления резисторов CR имеет значения ±1% и ±5%, но для специальных  применений можно выбрать более точные номиналы с допуском ±0.1%, ±0.25% и ±0.5%. Температурная нестабильность данных резисторов находится в диапазоне от ±100 до ±400 ppm в зависимости от номинала. Расшифровка артикула резистора серии CR представлена ниже:

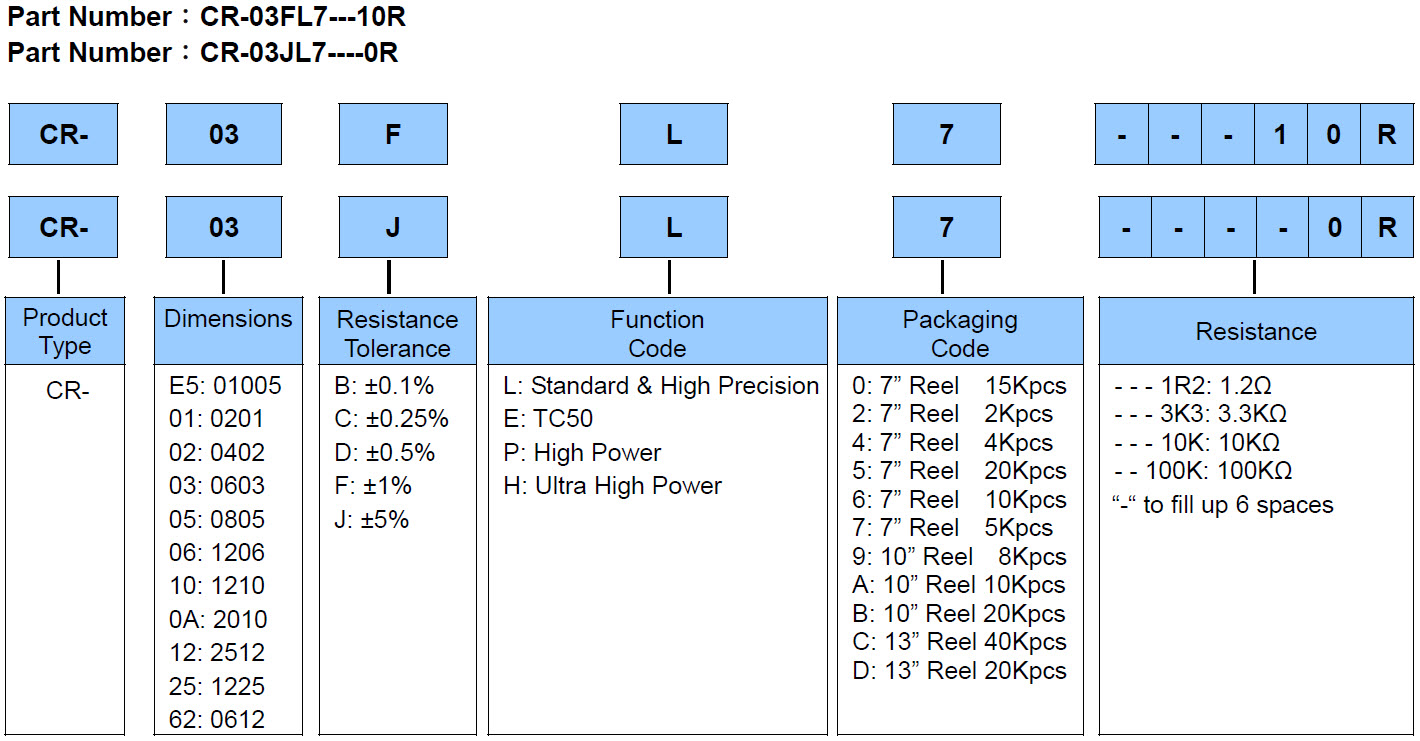

Расшифровка артикула серии CR

Дополнительные материалы/Техническая документация
•••

Наши информационные каналы

О компании Viking

Один из ведущих тайваньских производителей пассивных электронных компонентов, компания Viking Tech Corporation была основана в 1997 году в городе Синьчжу, столице тайваньской микроэлектроники. Основу производственной линейки компании составляют прецизионные тонкопленочные резисторы. Их массовое производство базируется на разработанной компанией технологии, позволяющей изготавливать тонкие пленки с затратами на техпроцесс, не намного превышающими изготовление толстых пленок. Благодаря данному ...читать далее
