Серия изоляторов цифровых сигналов CA-IS37XX_industrial

Chipanalog

Общие характеристики

 Раздел Изоляторы цифровых сигналов
Скорость передачи данных
Диапазон напряжений питания
Рабочая температура

Документация на серию CA-IS37XX_industrial

CA-IS3720, CA-IS3721, CA-IS3722 Version 1.02, 2022/09/06 Shanghai Chipanalog Microelectronics Co., Ltd. CA-IS372x High-Speed Dual-Channel Digital Isolators 1. Features 3. • • Data rate: DC to 150Mbps Robust isolation barrier  High lifetime: >40 years  Up to 5000 VRMS isolation rating (Wide body packages)  ±150 kV/μs typical CMTI Wide supply range: 2.5V to 5.5V Wide operating temperature range: -40°C to 125°C No start-up initialization required Default output High (CA-IS372xH) and Low (CAIS372xL) Options High electromagnetic immunity Low power consumption  1.5mA per channel at 1Mbps with VDD = 5.0V  6.6mA per channel at 100Mbps with VDD = 5.0V Best in class propagation delay and skew  12ns typical propagation delay  2ns propagation delay skew (chip -to-chip)  1ns pulse width distortion  5ns minimum pulse width Schmitt trigger inputs Package options  Narrow-body SOIC8(S) package  Wide-body SOIC8(G) package  Wide-body SOIC16(W) package Safety regulatory approvals  VDE 0884-11 isolation certification  UL according to UL1577  IEC 62368-1, IEC 61010-1, GB 4943.1-2011 and GB 8898-2011 certifications The CA-IS372x devices are high-performance dual channel digital isolators with up to 3.75kVRMS (narrowbody package) and 5kVRMS (wide-body package) isolation rating and ultra-fast data rate. The CA-IS372x devices provide high electromagnetic immunity and low emissions at low power consumption, while isolating CMOS digital I/O. Each isolation channel has a logic input and output buffer separated by capacitive silicon dioxide (SiO2) insulation barrier, and each channel input integrated Schmitt trigger to provide excellent noise immunity. • • • • • • • • • • 2. Applications • • • • • • Industrial Automation Motor Control Medical Systems Isolated Power Supplies Solar Inverters Isolated RS485, CAN, RS232 etc. General Description The CA-IS3720 features two channels transferring digital signals in one direction for applications such as isolated digital I/O. The CA-IS3721/CA-IS3722 devices have 2 channels with 1 channel in each direction, making them ideal for isolating the Tx and Rx lines of a transceiver, such as RS485, CAN etc. communication. When the input is either not powered or is open-circuit, the default output is low for devices with suffix L and high for devices with suffix H. The CA-IS372x family are specified over the -40°C to +125°C operating temperature range and are available in 8-pin SOIC narrow body package, 8-pin SOIC wide body package and 16-pin SOIC wide body package. Device information Part number CA-IS3720 CA-IS3721 CA-IS3722 Package Package size (NOM) SOIC8 (S) 4.90 mm × 3.90 mm SOIC8-WB(G) 5.85 mm ×7.50 mm SOIC16-WB(W) 10.30mm ×7.50 mm Simplified Channel Structure GNDA and GNDB are the isolated grounds for A side and B side respectively. Copyright © 2020, Chipanalog Incorporated Shanghai Chipanalog Microelectronics Co., Ltd. 1 PDF
Документация на CA-IS3720HG

Subject:

Дата модификации: 14.09.2022

Размер: 1.52 Мб

26 стр.

CA-IS3710, CA-IS3720, CA-IS3721, CA-IS3722 修订版 C www.chipanalog.com CA-IS371x/2x 高速单/双通道数字隔离器 1. 产品特性 • • • • • • • • 信号传输速率: DC to 150Mbps 宽电源电压范围：2.5V to 5.5V 宽温度范围: -40°C to 125°C 无需启动初始化 默认输出高电平和低电平选项 优异的电磁抗扰度 高 CMTI: ±100kV/µs (典型值) 低功耗，(典型值): ▪ 电流为 1.5mA/通道（5V 电源供电 1Mbps 时） ▪ 电流为 6.6mA/通道（5V 电源供电 100Mbps 时） 精确时序 (典型值) ▪ 8ns 传播延迟 ▪ 1ns 脉冲宽度失真 ▪ 2ns 传播延迟偏差 ▪ 5ns 最小脉冲宽度 高达 5KVRMS 的隔离电压 隔离栅寿命: >40 年 施密特触发器输入 窄体 SOIC8(S)、宽体 SOIC8（G）和宽体 SOIC16WB(W) 封装，符合 RoHS 标准 • • • • • 2. 应用 • • • • • • 工业自动化 电机控制 医疗电子 隔离开关电源 太阳能逆变器 隔离 ADC, DAC 3. 概述 The CA-IS371x/2x 是一款高性能 1/2 通道数字隔离器具 有精确的时序特性和低电源损耗。 在隔离 CMOS 数字 I/O 时， CA-IS371x/2x 器件可提供高电磁抗扰度和低辐 射. 所有器件版本均具有施密特触发器输入，可实现高 Copyright © 2019, Chipanalog Incorporated 上海川土微电子有限公司 抗噪性能。 每条隔离通道的逻辑输入和输出缓冲器均 由二氧化硅 (SiO2) 绝缘栅隔离。CA-IS3710 器件是单通 道, CA-IS3720 器件具有两个前向双通道, CA-IS3721 一个 前向一个反向两个通道, CA-IS3722 和 CA-IS3721 通道相 反，具有一个反向一个前向两个通道. 所有设备都具有 故障安全模式选项。 如果输入功率或信号丢失，对于 后缀为 L 的设备，默认输出为低，对于带有后缀 H 的 设备，默认输出为高。 CA-IS371x/2x 器件具有高绝缘能力，有助于防止数据总 线或其他电路上的噪声和浪涌进入本地接地端，从而干 扰或损坏敏感电路。 高 CMTI 能力有望保证数字信号的 正确传输. CA-IS371x/2x 器件采用 8 脚 SOIC 和 16 引脚 宽体 SOIC 封装. 所有产品均具有 3.75kVrms 的隔离额定 值，宽体封装的产品支持绝缘耐压高达 5kVrms。 器件信息 零件号 CA-IS3710, CA-IS3720, CA-IS3721, CA-IS3722 封装 封装尺寸(标称值) SOIC8 (S) 4.90 mm × 3.90 mm SOIC8-WB(G) 5.85 mm ×7.50 mm SOIC16-WB(W) 10.30mm ×7.50 mm 简化通道结构图 Channel A side Schmitt Trigger Isolation Barrrier Channel B side Mixer VIN Driver VOUT Driver RX GNDA GNDB 通道 A 和 B 被隔离电容隔开。 GNDA 和 GNDB 分别连接 A 侧信号和 B 侧电源隔离接地。 PDF
Документация на CA-IS3720HG

Дата модификации: 13.08.2019

Размер: 1.92 Мб

25 стр.

    Товары серии CA-IS37XX_industrial

    Наименование i Упаковка Корпус Изоляция
    CA-IS3720HG (CHIPANLG)

    		в ленте 1000 шт SO-8 SOIC8
    CA-IS3720HS (CHIPANLG)

    		2500 шт SO-8 SOIC8
    CA-IS3720HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3720LG (CHIPANLG)

    		в ленте 1000 шт SO-8 SOIC8
    CA-IS3720LS (CHIPANLG)

    		в ленте 2500 шт SO-8 SOIC8
    CA-IS3720LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3720VLS (CHIPANLG)


    		 SO-8 SOIC8
    CA-IS3721HG (CHIPANLG)


    		 в ленте 50 шт SO-8 SOIC8
    CA-IS3721HS (CHIPANLG)

    		в ленте 2500 шт SO-8 SOIC8
    CA-IS3721HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3721LG (CHIPANLG)


    		 100 шт SO-8 SOIC8
    CA-IS3721LS (CHIPANLG)

    		в ленте 2500 шт SO-8 SOIC8
    CA-IS3721LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16

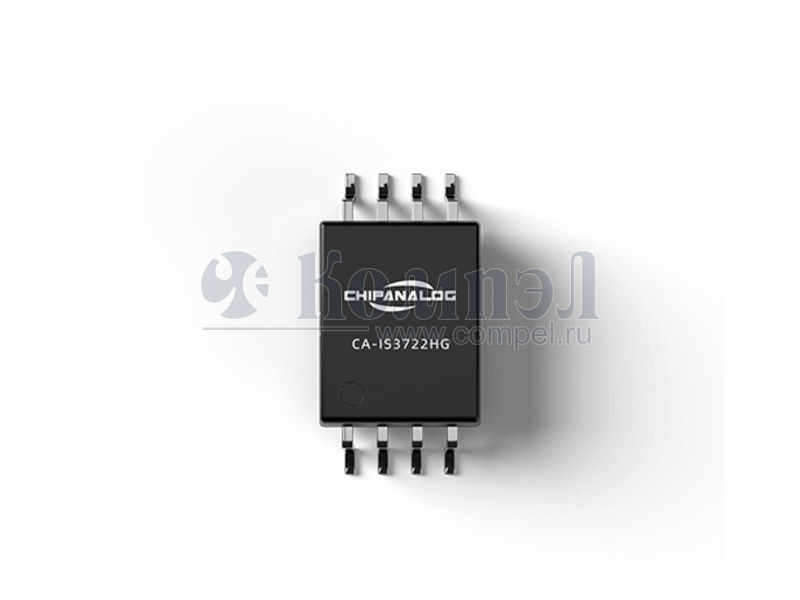

    CA-IS3722HG (CHIPANLG)

    		в ленте 1000 шт SO-8 SOIC8
    CA-IS3722HS (CHIPANLG)

    		в ленте 2500 шт SO-8 SOIC8
    CA-IS3722HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3722LG (CHIPANLG)

    		в ленте 1000 шт SO-8 SOIC8
    CA-IS3722LS (CHIPANLG)

    		в ленте 2500 шт SO-8 SOIC8
    CA-IS3722LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3730HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16

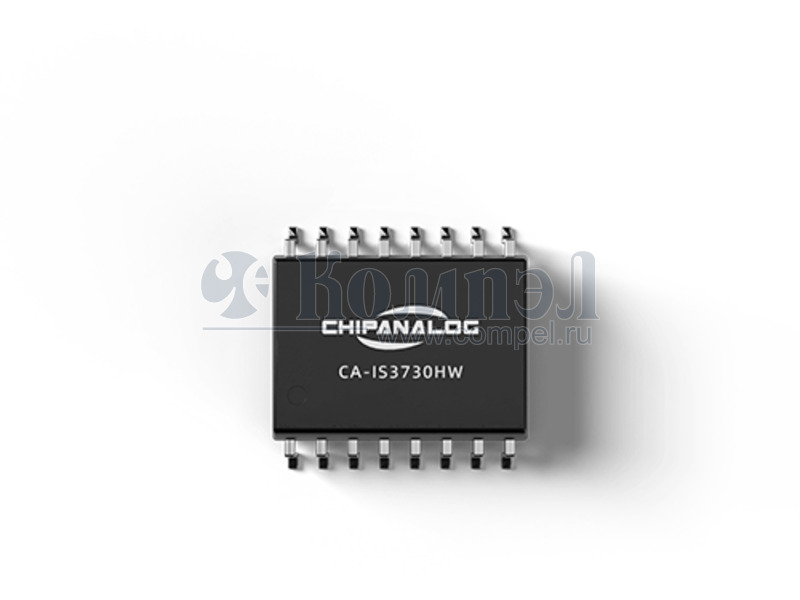

    CA-IS3730HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3730LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16

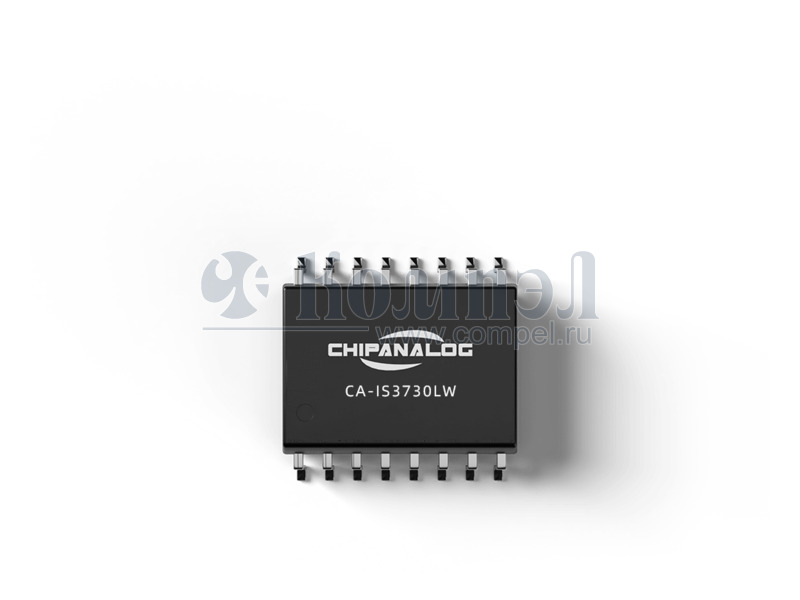

    CA-IS3730LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3731HB (CHIPANLG)

    		в ленте 2500 шт SSOP-16
    CA-IS3731HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3731HW (CHIPANLG)

    		1000 шт SO-16 SOIC16
    CA-IS3731LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3731LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3740HB (CHIPANLG)

    		1 шт SSOP-16

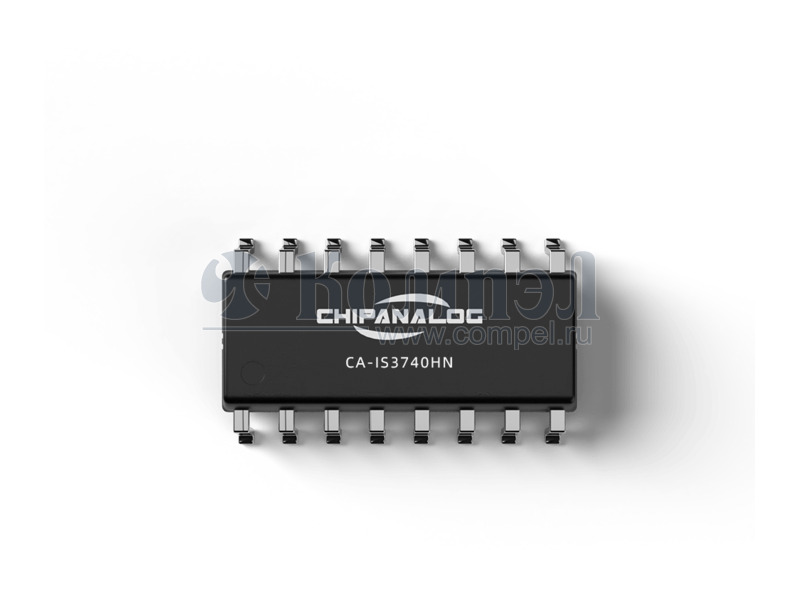

    CA-IS3740HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3740HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3740LB (CHIPANLG)

    		в ленте 2500 шт SSOP-16
    CA-IS3740LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3740LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3740VLN (CHIPANLG)

    		SO-16 SOIC16

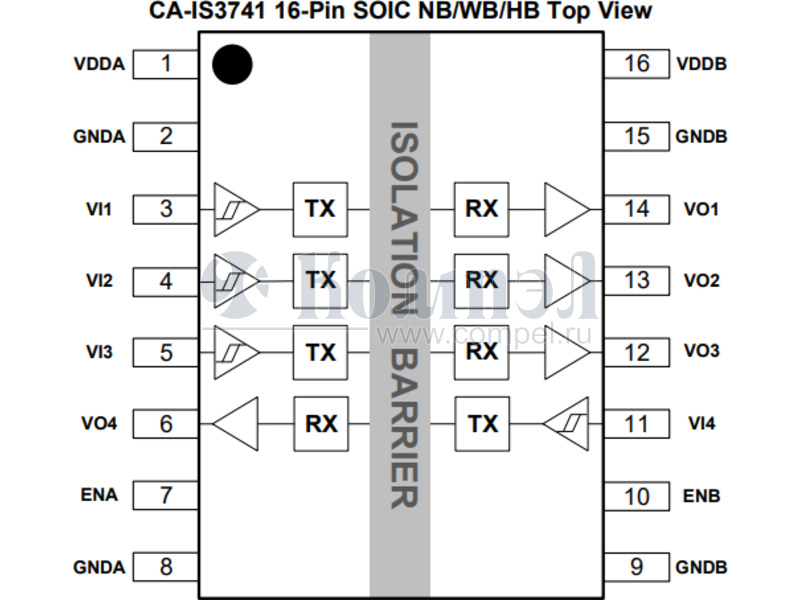

    CA-IS3741HB (CHIPANLG)

    		в ленте 2500 шт SSOP-16
    CA-IS3741HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3741HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3741LB (CHIPANLG)

    		в ленте 100 шт SSOP-16
    CA-IS3741LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3741LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16

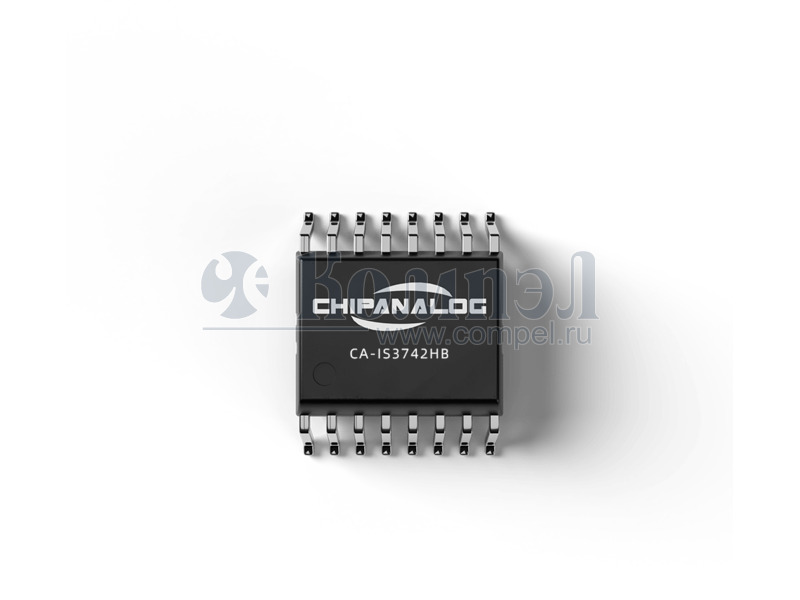

    CA-IS3742HB (CHIPANLG)

    		в ленте 2500 шт SSOP-16
    CA-IS3742HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3742HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3742LB (CHIPANLG)

    		SSOP-16
    CA-IS3742LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3742LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3760HB (CHIPANLG)

    		SSOP-16
    CA-IS3760HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3760HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3760LB (CHIPANLG)


    		 SSOP-16
    CA-IS3760LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3760LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3761HB (CHIPANLG)

    		SSOP-16
    CA-IS3761HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3761HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3761LB (CHIPANLG)

    		SSOP-16
    CA-IS3761LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3761LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16

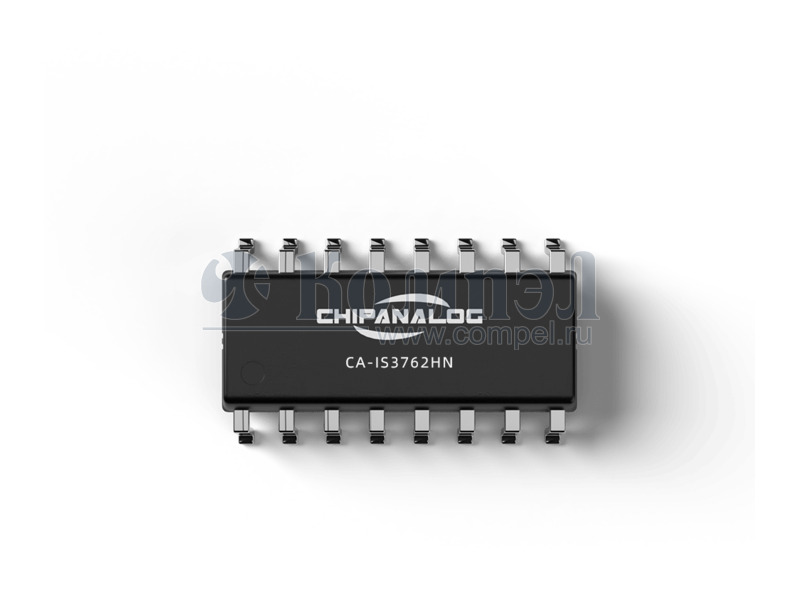

    CA-IS3762HB (CHIPANLG)

    		SSOP-16
    CA-IS3762HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3762HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3762LB (CHIPANLG)


    		 SSOP-16
    CA-IS3762LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3762LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3763HB (CHIPANLG)

    		SSOP-16
    CA-IS3763HN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3763HW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
    CA-IS3763LB (CHIPANLG)

    		SSOP-16
    CA-IS3763LN (CHIPANLG)

    		в ленте 2500 шт SO-16 SOIC16
    CA-IS3763LW (CHIPANLG)

    		в ленте 1000 шт SO-16 SOIC16
