CA-IS3741HW

Chipanalog
CA-IS3740, CA-IS3741, CA-IS3742 Revision 1.0 Shanghai Chipanalog Microelectronics Co., Ltd. CA-IS374x High-Speed Four-Channel Digital Isolators 1. Features 3. • Robust Galvanic Isolation of Digital Signals ◼ High lifetime: >40 years ◼ Up to 3750 VRMS isolation rating (narrow body packages) and up to 5000 VRMS isolation rating (wide body packages) ◼ ±150 kV/μs typical CMTI ◼ Wide operat...
развернуть ▼ свернуть ▲

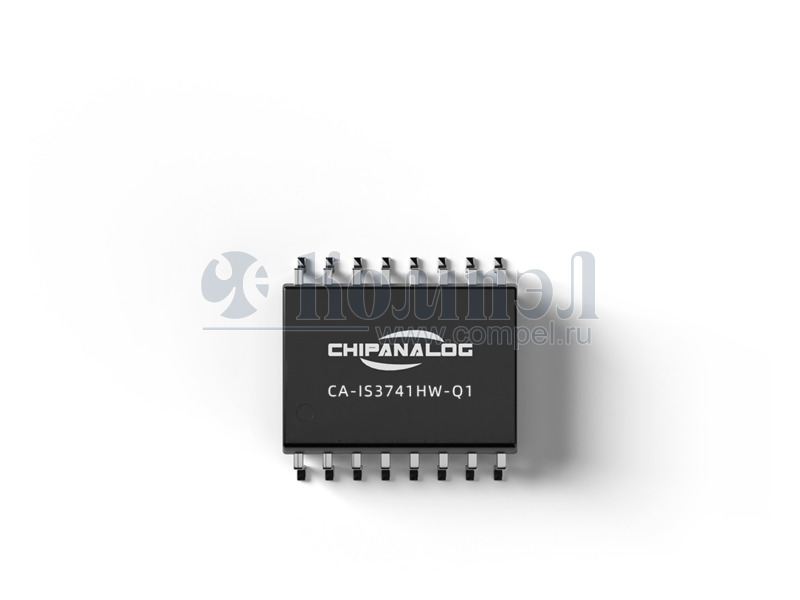

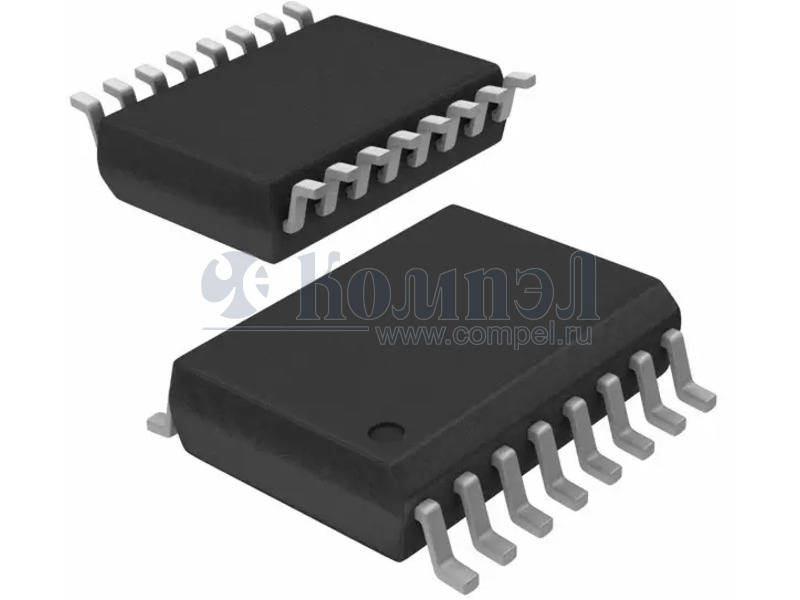

Внешний вид CA-IS3741HW

Технические характеристики

показать свернуть
Корпус SO-16 SOIC16
Напряжение изоляции RMS
Скорость передачи данных
Диапазон напряжений питания
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i Изоляция TX RX Скорость Задержка U пит Примечание T раб Карточка
товара
P+ CA-IS3741HW-Q1 (CHIPANLG)

SO-16 SOIC16 — — — —
P= TPT7741-SOBR (3PEAK)

SO-16 SOIC16 в ленте 1500 шт

 — — 4 Channel High Performance Digital Isolator
P= NSi8241W1-DSWR (NOVOSENS)

SOP-16 1 шт

P= NSI8241C1-DSWR (NOVOSENS)

— 1 шт

P= NSi8241W1-Q1SWR (NOVOSENS)

— 20 шт

P= NSi8241W1-DSWWR (NOVOSENS)

SOP-16 в ленте 20 шт

P= CA-IS3741LW (CHIPANLG)

SO-16 SOIC16 в ленте 1000 шт — — — —
F~ BL7141WH (CN BELL)

SO-16 SOIC16 в ленте 12000 шт —
F~ PAI141E61 (2PAI)

SO-16 SOIC16 365 шт

 Capacitive isolation 4 General-purpose WBSOIC-16 Digital Isolators ROHS
F~ TDA51S-41HC (MORNSUN)

— в ленте 15 шт —

Файлы 1

показать свернуть
CA-IS3740, CA-IS3741, CA-IS3742 Revision 1.0 Shanghai Chipanalog Microelectronics Co., Ltd. CA-IS374x High-Speed Four-Channel Digital Isolators 1. Features 3. • Robust Galvanic Isolation of Digital Signals ◼ High lifetime: >40 years ◼ Up to 3750 VRMS isolation rating (narrow body packages) and up to 5000 VRMS isolation rating (wide body packages) ◼ ±150 kV/μs typical CMTI ◼ Wide operating temperature range: -40°C to 125°C ◼ Schmitt trigger inputs Interfaces Directly with Most Micros and FPGAs ◼ Data rate: DC to 150Mbps ◼ Accepts 2.5V to 5.5V supplies ◼ Default output High (CA-IS374xH) and Low (CAIS374xL) Options Low Power Consumption ◼ 1.5mA per channel at 1Mbps with VDD = 5.0V ◼ 6.6mA per channel at 100Mbps with VDD = 5.0V Best in class propagation delay and skew ◼ 8ns typical propagation delay ◼ 1ns pulse width distortion ◼ 2ns propagation delay skew (chip -to-chip) ◼ 5ns minimum pulse width No Start-Up Initialization Required Enable Control Input with internal pull-up Package Options ◼ Narrow-body SOIC16-NB(N) package ◼ Narrow-body SSOP16-NB(B) ◼ Wide-body SOIC16-WB(W) package Safety Regulatory Approvals ◼ VDE 0884-11 Reinforced Isolation ◼ UL According to UL1577 ◼ IEC 62368-1, IEC 61010-1, GB 4943.1-2011 and GB 8898-2011 certifications The CA-IS374x devices are high-performance four- channel, unidirectional digital isolators with up to 3.75kVRMS (narrow-body package) or 5kVRMS (wide-body package) isolation rating and ultra-fast data rate. The CA-IS374x devices offer high electromagnetic immunity and low emissions at low power consumption, while isolating different ground domains and block high-voltage/highcurrent transients from sensitive or human interface circuitry. Each isolation channel has a logic input and output buffer separated by capacitive silicon dioxide (SiO2) insulation barrier, the integrated Schmitt trigger on each input provide excellent noise immunity. • • • • • • • 2. Applications • • • • • • Industrial Automation Motor Control Medical Systems Isolated Power Supplies Solar Inverters Isolated SPI, RS485, RS232, CAN etc. Copyright © 2020, Chipanalog Incorporated Shanghai Chipanalog Microelectronics Co., Ltd. General Description The CA-IS374x family offers all possible unidirectional channel configurations to accommodate any 4-channel design, including SPI, RS-485, and digital I/O applications. The CA-IS3740 features 4 channels transferring digital signals in one direction and output enable for the B side is active-high. The CA-IS3741 device has three forward and one reverse-direction channels, making it ideal for applications such as isolated SPI, RS-485 communication. The CA-IS3742 provides further design flexibility with two channels in each direction for isolated RS-232 or other applications. Both CA-IS3741 and CA-IS3742 come with individual enable control pins for each side of the isolator which can be used to put the outputs in high impedance for multi-master driving applications to reduce power consumption. The CA-IS374x family features default outputs. When the input is either not powered or is open-circuit, the default output is low for devices with suffix L and high for devices with suffix H, see the Ordering Information for suffixes associated with each option. The CA-IS374x family devices are specified over the -40°C to +125°C operating temperature range and are available in 16-pin SOIC, 16-pin SSOP narrow body packages and 16pin SOIC wide body package. Device information Part number CA-IS3740 CA-IS3741 CA-IS3742 Package Package size (NOM) SOIC16-NB (N) 9.90 mm × 3.90 mm SOIC16-WB(W) 10.30 mm × 7.50 mm SSOP16-NB(B) 4.90 mm × 3.90 mm 1 PDF
Документация на CA-IS3742LN

Дата модификации: 13.10.2023

Размер: 1.12 Мб

25 стр.

    Публикации 2
