TPC5160-VS2R

3PEAK
TPC5160 16bit SAR ADC with full differential input Features Applications  16bit SAR ADC without zero latency  Data Acquisitions − Throughput speed: 600 KSPS  Unipolar, differential analog input − -VREF to VREF  Instruments  Industry Measurement and Control  Medical Equipment  External VREF  Automatic Test Equipment − 2.5V to VDD Description  High linearity − INL:±1 LSB typica...
развернуть ▼ свернуть ▲
Внешний вид TPC5160-VS2R
Внешний вид TPC5160-VS2R



Технические характеристики

показать свернуть
Корпус MSOP10
Разрядность АЦП
Кол-во измерительных каналов
Частота преобразования
Тип аналого-цифрового преобразователя
Цифровой интерфейс
Конфигурация аналогового входа
Уровень сигнал/шум
Потребляемая мощность
Конфигурация источника опорного напряжения
Напряжение внутреннего ИОН
Диапазон питающих напряжений аналоговой части
Диапазон питающих напряжений цифровой части
Диапазон рабочих температур
Примечание 16-bit SAR ADC with full differential input
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть

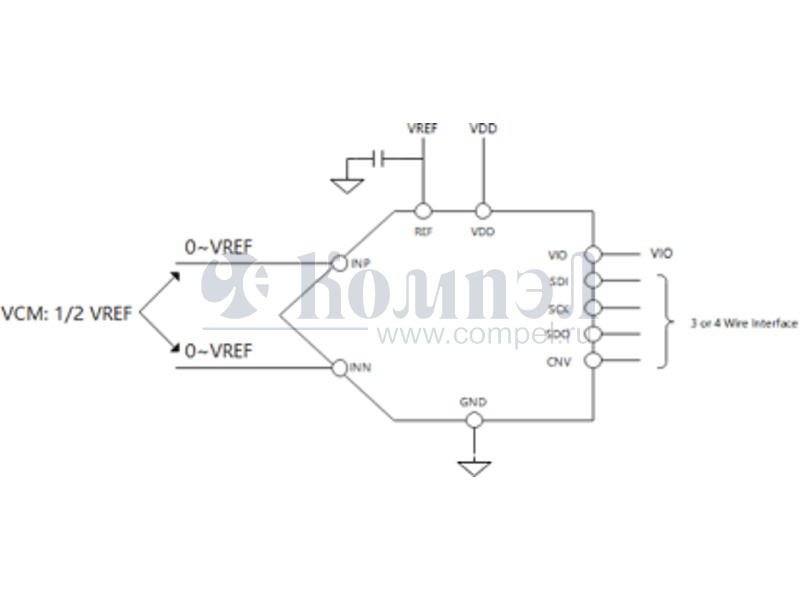

TPC5160 16bit SAR ADC with full differential input Features Applications  16bit SAR ADC without zero latency  Data Acquisitions − Throughput speed: 600 KSPS  Unipolar, differential analog input − -VREF to VREF  Instruments  Industry Measurement and Control  Medical Equipment  External VREF  Automatic Test Equipment − 2.5V to VDD Description  High linearity − INL:±1 LSB typical The TPC5160 is a 16-bit analog-to-digital converter − DNL:±0.5 LSB typical (ADC). The device supports unipolar, differential − THD:−101 dB at 1kHz input, and input range is -VREF ~VREF with a  High dynamic range and noise performance − SNR: 92dB at 1kHz − Dynamic range: 92dB at 1kHz  Serial interface: reference. supports daisy-chain operation for multiple devices  Daisy-chain is supported application.  Package: MSOP10  Wide operating temperature range: −40°C to +125°C The device operates with a 2.5V to VDD external The device offers a SPI compatible interface, and − SPI compatible − common mode voltage of VREF/2. The device also offers an optional busy indicator bit, which can be used to synchronize with the host. Typical Application Circuit www.3peak.com 1 / 23 Rev.A.0 PDF
Документация на TPC5160-VS2R

Дата модификации: 20.11.2023

Размер: 2.47 Мб

23 стр.
