Новый ИОН TPR50 от 3PEAK для систем с повышенной точностью измерения
29 июня 2023
Компания 3PEAK представляет новую серию прецизионных источников опорного напряжения TPR50 с низким уровнем шумов и малым температурным дрейфом.
Микросхемы TPК50 (таблица 1) являются прецизионными ИОН с начальной погрешностью 0,05% и температурным дрейфом 2,5 ppm/°C, что делает данную серию привлекательной для применения в системах с высокими требованиями по разрешению. Выходной ток нагрузки может достигать ± 10 мА при малом падении напряжения между входом и выходом (рисунок 1).
Таблица 1. Основные характеристики ИОН серии TPR50
| Параметр | Значение | |
|---|---|---|
| Диапазон входных напряжений, В | 3…15 | |
| Выходное напряжение, В | 1,25; 2,048*; 2,5; 3; 3,3; 4,096*; 4,5*; 5 | |
| Температурный дрейф, ppm/°C, в диапазоне | 0…70°C | 1 |
| -40…105°C | 2 | |
| -40…125°C | 2…5 | |
| Выходной шум, мкВ/В, в диапазоне 0,1…10 Гц | 3 | |
| Ток покоя, мА | 0,6 | |
| Ток короткого замыкания, мА | 121 | |
| Емкостная нагрузка, мкФ | 0,22…100 | |
| Защита от статического электричества (ESD HBM), В | 2000 | |
| Корпус | SOP8 | |
| * На данный момент модель недоступна для заказа. | ||

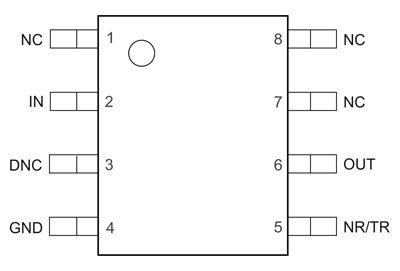

Рис. 1. Расположение выводов TPR50
Схема включения ИОН предельно проста (рисунок 2). Он требует лишь несколько внешних конденсаторов по линиям входного и выходного напряжений (CIN, COUT) и конденсатора CNR для снижения уровня шума выходного напряжения (рекомендованный номинал – более 10 нФ).

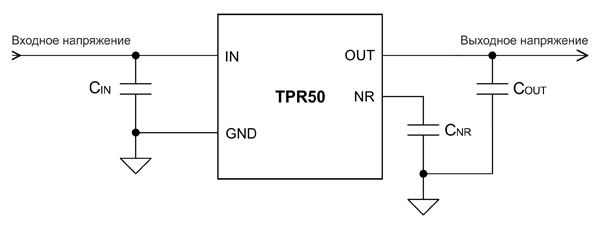

Рис. 2. Типовая схема включения TPR50
ИОН TPR50 обладает малым временным и температурным дрейфами выходного напряжения (рисунок 3).

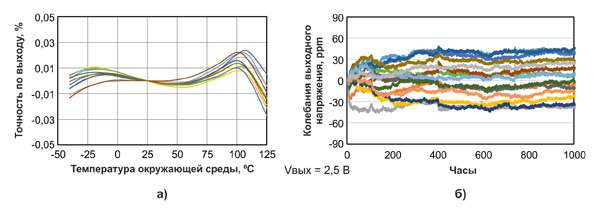

Рис. 3. Изменение выходного напряжения: а) при изменениях температуры; б) с течением времени
Изменения входного напряжения также вызывают незначительные изменения выходного напряжения – менее 0,5 мВ (рисунок 4).

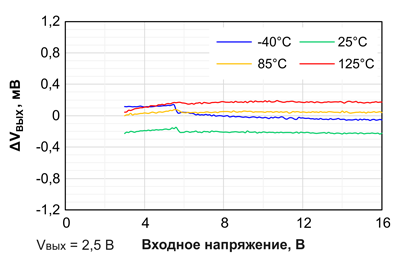

Рис. 4. Изменения выходного напряжения TPR50, в зависимости от входного
Образцы ИОН TPR50 уже доступны для заказа (таблица 2). Серийное производство началось во втором квартале 2023 года. Ожидаемый срок производства – 12…16 недель.
Таблица 2. Модельный ряд TPR50
| Наименование | Выходное напряжение, В |
|---|---|
| TPR5012-SO1R | 1,25 |
| TPR5020-SO1R* | 2,048 |
| TPR5025-SO1R | 2,5 |
| TPR5030-SO1R | 3,0 |
| TPR5033-SO1R | 3,3 |
| TPR5040-SO1R | 4,096 |
| TPR5045-SO1R | 4,5 |
| TPR5050-SO1R | 5,0 |
| * На данный момент модель недоступна для заказа. | |
Целевые области применения:
- прецизионные приборы, измерители;
- медицинское оборудование;
- промышленные устройства;
- оборудование для испытания аккумуляторных батарей.
Китайская компания 3PEAK была основана в Шанхае в 2012 году и в настоящее время является одним из ведущих разработчиков и поставщиков аналоговых, аналого-цифровых, интегральных схем сигнального тракта и управления электропитанием в Юго-Восточной Азии. Ей принадлежат 9 центров исследований и разработки в Китае, а система управления качеством продукции сертифицирована по ISO9001.
В настоящее время 3PEAK производит:
Компоненты сигнального тракта: операционные усилители и компараторы, АЦП/ЦА ...читать далее
