TPC5160-VS2R от 3PEAK: 16-битный SAR-АЦП с интерфейсом SPI и скоростью 600 квыб./с

30 апреля

Микросхема TPC5160-VS2R производства компании 3PEAK – это высокоточный 16-битный АЦП, построенный по технологии последовательного приближения (SAR) с интерфейсом SPI и дифференциальным входом, который сочетает в себе высокую скорость преобразования и низкий уровень шума (рисунок 1).

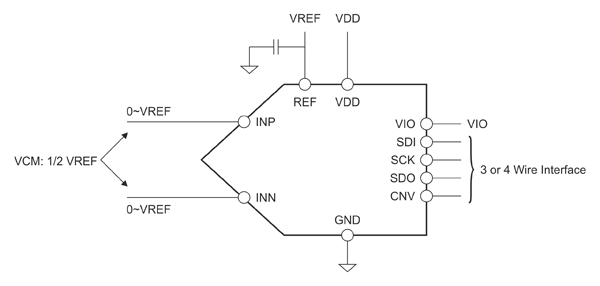

Рис. 1. Блок-схема АЦП TPC5160-VS2R

Основные характеристики:

• максимальная скорость преобразования: 600 квыб./с;
• диапазон входного сигнала: от -V_REF до +V_REF (дифференциальный);
• напряжение питания: 5 В;
• интегральная нелинейность (INL): ±1 LSB;
• дифференциальная нелинейность (DNL): ±0,5 LSB;
• соотношение «сигнал/шум» (SNR): 92 дБ;
• коэффициент гармонических искажений (THD): -101 дБ;
• выходной интерфейс: SPI-совместимый;
• рабочая температура: -40…125°C.

Данная микросхема совместима по корпусу и назначению выводов с другими моделями преобразователей, такими как MCP33131-05х, AD7916х, AD7915х, AD7693х, AD7688х, ADS8861х, и подходит для применения в измерительной технике, медицинском оборудовании, системах автоматизированного тестирования (ATE) и многоканальных устройствах сбора данных.
