CHB100AP15D50

Cheemi
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_AP15D50/100/125 IPN=50~200A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±9~15 V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● ● ● Very good linearity ● Can be customized High accuracy Easy ...
развернуть ▼ свернуть ▲

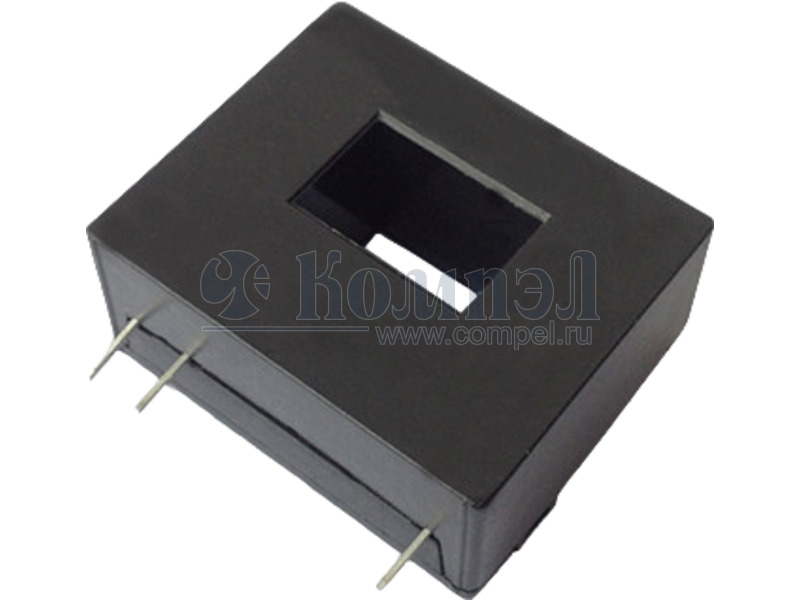

Внешний вид серии AP15D
Внешний вид серии AP15D



Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Время срабатывания
Напряжение питания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_AP15D50/100/125 IPN=50~200A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±9~15 V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. Advantages ● ● ● ● ● ● ● Very good linearity ● Can be customized High accuracy Easy installation Low temperature drift Optimized response time Low power consumption High immunity to external interference Applications ● ● ● ● ● The application of induction cooker AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Inverter applications Electrical data：（Ta=25℃，Vc= ±15VDC） Ref Parmeter Rated input Ipn(A) Measuring range Ip(A) Turns ratio Np/NS (T) Output current rms IS(mA) Secondary coil resistance RS (Ω) CHB25 AP15D25 CHB50 AP15D50 CHB100 AP15D50 CHB125 AP15D125 CHB150 AP15D75 CHB200 AP15D100 25 50 100 125 150 200 0～±75 0～±150 0～±300 0～±375 0～±450 0～±600 1:1000 1:1000 1:2000 1:2000 ±25*IP/IPN ±50*IP/IPN ±50*IP/IPN 30 30 50 1:1000 ±125*IP/IP N 30 1:2000 ±100*IP/IP N 50 Inside resistance RM (Ω) Supply voltage VC(V) Accuracy XG(%) Offset current IOE(mA) Temperature variation of IOE IOT(mA/°C) Linearity error εr(%FS) Di/dt accurately followed（A/µs） Response time tra(µs) ±75*IP/IPN 50 [(VC-0.6V)/（IS*0.001)]-RS @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C @90% of IPN (±9~±15) ±5% < ±0.5 < ±0.2 < ±0.005 < 0.1 > 100 < 1.0 1 Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. PDF
Документация на серию AP15D

Subject:

Дата модификации: 27.10.2022

Размер: 371.3 Кб

2 стр.

    Публикации 2

    показать свернуть
    13 октября 2023
    новость

    Токоизмерительные датчики и трансформаторы тока азиатских производителей, доступные со склада КОМПЭЛ

    Существуют несколько методов измерения тока: шунтовой, с помощью датчика на эффекте Холла и с применением токового трансформатора. Датчик тока – это первичный измерительный элемент, позволяющий определять значение постоянного и/или переменного... ...читать

    05 апреля 2023
    новость

    Промышленные датчики Cheemi для измерения тока, температуры и дистанции доступны со склада

    Китайская компания Cheemi выпускает широкую линейку индустриальных измерителей тока 5…10 000 А, датчики для определения положения и платиновые датчики температуры. На склад КОМПЭЛ поступили более 50 разных типов продукции этого производителя... ...читать
