AMR2-05

AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 5...5.5 В; I1: до 3 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности базовая модель, низкий профиль
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

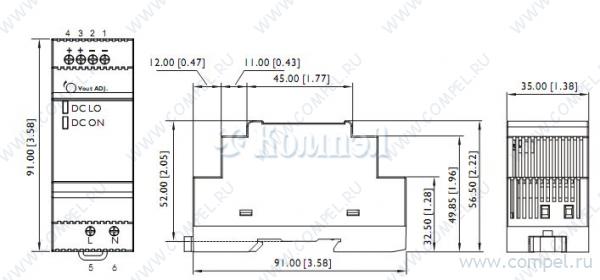

Размер 35×56.5×91 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ MDR-20-5 (MW)

в коробках 72 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 3 А;... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
A+ HDR-30-5 (MW)

в коробках 96 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 15W, Hybrid
A+ LI30-20B05PR2 (MORNSUN)

в коробках 30 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ LH15-20B05MUA4 (MORNSUN)


КЗ, перегрузка, перенапряжение
A+ LHE20-20B05A4 (MORNSUN)

КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ DRA18-05 (CHINFA)

в коробках 10 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 4.5...5.75 В; I1: до 3 А;... КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
AMR2 SERIES AC - DC DIN RAIL MOUNTABLE POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧UNIVERSAL INPUT 90~264VAC ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧LOW PROFILE FOR BUILDING AUTOMATION R R H H UL 1310 MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT WATTAGE OUTPUT VOLTAGE a UL 60950-1 IND. CONT. EQ. UL 508 EN 60950-1 OUTPUT CURRENT EFF. (min.) EFF. (typ.) Single Output Models AMR2-05 90~264 VAC 15 WATTS + 5 VDC 3000 mA 80% 82% AMR2-12 90~264 VAC 24 WATTS + 12 VDC 2000 mA 82% 84% AMR2-15 90~264 VAC 24 WATTS + 15 VDC 1600 mA 82% 84% AMR2-24 90~264 VAC 24 WATTS + 24 VDC 1000 mA 83% 85% SPECIFICATION o All Specifications Typical At Nominal Line, Full Load, 25 C Unless Otherwise Noticed GENERAL Characteristics Vi nom, Io nom Input-Output Isolation resistance Ambient temperature Input-Output, @ 500VDC Operating at Vi nom Derating (see derating curve) Vi nom, from +61 C to +71 C Non operational Storage temperature Relative humidity o Vi nom, Io min unit KHz VAC / VDC 100 MΩ + 71 -40 o 2.5 Vi nom, Io nom Bellcore Issue 6 @40 oC, GB Installation position Pollution degree max. 65 MTBF Dimension Cooling typ. 3000/4242 Temperature coefficient Altitude during operation min. Conditions Switching frequency Isolation voltage -40 + 85 20 95 ± 0.03 o C o %/ C o C % RH % / oC 5V model 850000 Hours 12V model 15V model 798000 Hours 811000 Hours 24V model 832000 IEC 60068-2-13 4850 Hours m mm L91 x W35 x D56.5 Free air convection Vertical ( other direction may derating using ) 2 INPUT SPECIFICATIONS Characteristics Rated input voltage Absolute input max. range Input current Rated input current Io nom Ta min ... Ta max, Io nom 2011.01.28 VAC 90 264 VAC DC in 120 375 VDC 5V model 12V, 15V, 24V models Vi : 115 / 230 VAC , Io nom unit AC in Vi : 90 VAC, Io nom Inrush current max. 240 5V model 12V, 15V, 24V models Vi nom, Io nom typ. 100 Vi : 115 / 230 VAC, Io nom Line frequency www.chinfa.com min. Conditions 300 / 200 mA 450 / 270 47 mA 400 mA 600 mA 63 20 / 40 Hz A sales@chinfa.com P1 PDF
Документация на серию AMR2

AMR2(20110128).cdr

Дата модификации: 30.11.-1

Размер: 199.5 Кб

4 стр.
