MDR-20-5

AC/DC преобразователь: На DIN рейку; 20 Вт; Выход 5В/3А; Вход: 85...264VAC / 120...370VDC; -20...70°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

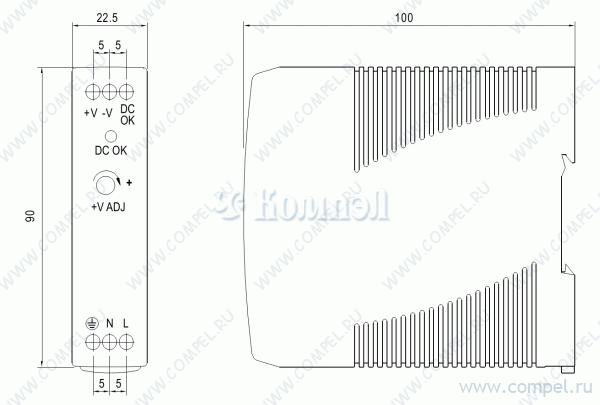

Размер 22.5×90×100 мм
Рабочая температура
Примечание Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ HDR-30-5 (MW)

в коробках 96 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 15W, Hybrid
A+ LI30-20B05PR2 (MORNSUN)

в коробках 30 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ LH15-20B05MUA4 (MORNSUN)


КЗ, перегрузка, перенапряжение
A+ LHE20-20B05A4 (MORNSUN)

КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ DRA18-05 (CHINFA)

в коробках 10 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 4.5...5.75 В; I1: до 3 А;... КЗ, перегрузка, перенапряжение
A+ AMR2-05 (CHINFA)

1 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 5...5.5 В; I1: до 3 А; Ст... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение

Файлы 2

показать свернуть
MDR-20 20W Single Output Industrial DIN Rail Power Supply series User’s Manual ■ Features : Universal AC input/Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 Built in DC OK active signal LED indicator for power on No load power consumption<0.75W 100% full load burn-in test 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION R33100 RoHS MODEL OUTPUT MDR-20-5 MDR-20-12 MDR-20-15 MDR-20-24 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 3A 1.67A 1.34A 1A CURRENT RANGE 0 ~ 3A 0 ~ 1.67A 0 ~ 1.34A 0 ~ 1A RATED POWER 15W 20W 20W 24W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 120mVp-p 150mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V VOLTAGE TOLERANCE Note.3 ±2.0% ±1.0% ±1.0% ±1.0% LINE REGULATION ±1.0% ±1.0% ±1.0% ±1.0% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±1.0% 81% 84% SETUP, RISE TIME INPUT 4.75 ~ 5.5V Note.5 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 50ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 1000ms, 30ms/115VAC at full load 20ms/115VAC at full load 120 ~ 370VDC EFFICIENCY (Typ.) 76% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.55A/115VAC 0.35A/230VAC COLD START 20A/115VAC 40A/230VAC <1mA / 240VAC LEAKAGE CURRENT OVERLOAD PROTECTION OVER VOLTAGE FUNCTION www.tuv.com ID 2000000000 TPTC004 BS EN/EN62368-1 IEC62368-1 80% 105 ~ 160% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V Protection type : Shut down o/p voltage, re-power on to recover 9 ~ 13.5V / 40mA DC OK ACTIVE SIGNAL (max.) 3.75 ~ 6V / 50mA WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY 11.5 ~ 16.5V / 40mA 18 ~ 27V / 20mA -20 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1 approved SAFETY & TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE EMC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B (Note 4) EMC EMISSION I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC EMC IMMUNITY Compliance to BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024,BS EN/EN61000-6-1,BS EN/EN61204-3, light industry level, criteria A, EAC TP TC 020 MTBF 236.9K hrs min. MIL-HDBK-217F (25℃) 22.5*90*100mm (W*H*D) 0.17Kg; 72pcs/13.2Kg/1.04CUFT OTHERS DIMENSION NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx PACKING File Name:MDR-20-SPEC 2021-09-15 PDF
Документация на MDR-20-5

MDR-20-20210915.cdr

Дата модификации: 15.09.2021

Размер: 109.2 Кб

2 стр.

20W Single Output Industrial DIN Rail Power Supply MDR-20 series Features : Universal AC input/Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 Built in DC OK active signal LED indicator for power on 100% full load burn-in test No load power consumption<0.75W 3 years warranty R SPECIFICATION MODEL MDR-20-5 MDR-20-12 MDR-20-15 MDR-20-24 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 3A 1.67A 1.34A 1A CURRENT RANGE 0 ~ 3A 0 ~ 1.67A 0 ~ 1.34A 0 ~ 1A RATED POWER 15W RIPPLE & NOISE (max.) Note.2 80mVp-p OUTPUT 20W 24W 120mVp-p 150mVp-p 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V VOLTAGE TOLERANCE Note.3 2.0% 1.0% 1.0% 1.0% LINE REGULATION 1.0% 1.0% 1.0% 1.0% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% SETUP, RISE TIME INPUT 4.75 ~ 5.5V VOLTAGE ADJ. RANGE 20W 120mVp-p Note.5 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 50ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 1000ms, 30ms/115VAC at full load 20ms/115VAC at full load 120 ~ 370VDC EFFICIENCY (Typ.) 76% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.55A/115VAC 0.35A/230VAC COLD START 20A/115VAC 40A/230VAC <1mA / 240VAC LEAKAGE CURRENT OVERLOAD PROTECTION 80% 81% 84% 105 ~ 160% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V 5.75 ~ 6.75V OVER VOLTAGE FUNCTION Protection type : Shut down o/p voltage, re-power on to recover 9 ~ 13.5V / 40mA DC OK ACTIVE SIGNAL (max.) 3.75 ~ 6V / 50mA WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & EMC (Note 4) OTHERS 18 ~ 27V / 20mA -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55011,EN55022 (CISPR22), EN61204-3 Class B Compliance to EN61000-3-2,-3 HARMONIC CURRENT EMS IMMUNITY Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024,EN61000-6-1,EN61204-3 Light industry level, criteria A MTBF 236.9K hrs min. MIL-HDBK-217F (25 22.5*90*100mm (W*H*D) 0.19Kg; 72pcs/14.7Kg/0.91CUFT DIMENSION PACKING NOTE 11.5 ~ 16.5V / 40mA -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. File Name:MDR-20-SPEC 2007-02-09 PDF
Документация на серию MDR-20

MDR-20.cdr

Дата модификации: 23.03.2007

Размер: 342.7 Кб

2 стр.
