DR-30-5

MEAN WELL
AC/DC преобразователь: На DIN рейку; 30 Вт; Выход 5В/3А; Вход: 85...264VAC / 120...370VDC; -20...50°C
развернуть ▼ свернуть ▲
Фотография серии DR-30
Чертеж серии DR-30



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум
Размер 78×93×56 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 15W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ HDR-30-5 (MW)

— в коробках 96 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 15W, Hybrid
P+ DR-60-5 (MW)

— 48 шт AC-DC сетевой преобразователь - P вых: 32 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 6.5 ... КЗ, перегрузка, перенапряжение — AC-DC Regulated Power Supply Module, 1 Output, 32.5W, Hybrid
A+ MDR-20-5 (MW)

— в коробках 72 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 3 А;... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки

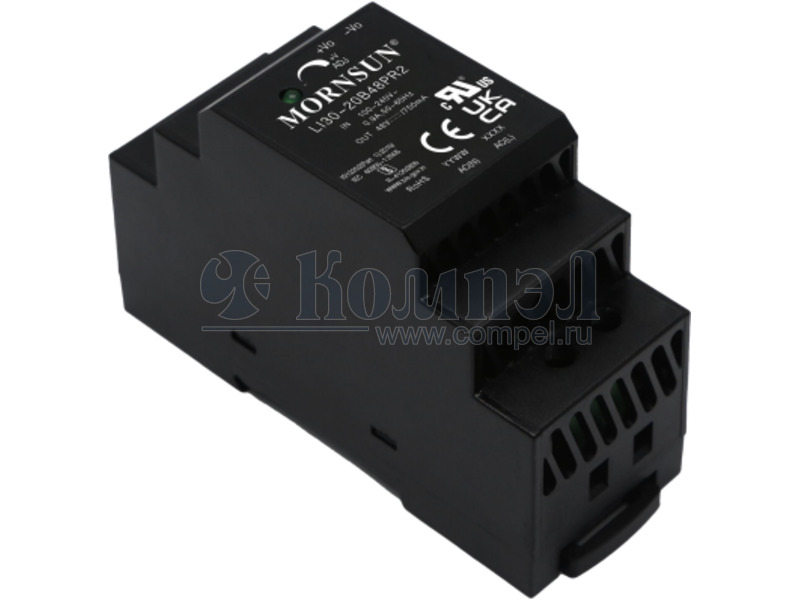

A+ LI30-20B05PR2 (MORNSUN)

— в коробках 30 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ DRA18-05 (CHINFA)

— в коробках 10 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 4.5...5.75 В; I1: до 3 А;... КЗ, перегрузка, перенапряжение — — —
A+ DRS-5V30W1NZ (DELTA)

— — перенапряжение, перегрузка, перегрев, КЗ — — — — — — —

Файлы 2

показать свернуть
30W Single Output Industrial DIN Rail Power Supply DR-30 series ■ ‧ ‧ ‧ ‧ ‧Ⅱ ‧ ‧ ‧ .. SPECIFICATION MODEL OUTPUT INPUT DR-30-5 DR-30-12 DR-30-15 DR-30-24 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 3A 2A 2A 1.5A CURRENT RANGE 0 ~ 3A 0 ~ 2A 0 ~ 2A 0 ~ 1.5A RATED POWER 15W 24W 30W 36W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 120mVp-p 150mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V VOLTAGE TOLERANCE Note.3 ±2.0% ±1.0% ±1.0% ±1.0% LINE REGULATION ±1.0% ±1.0% ±1.0% ±1.0% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 100ms, 30ms/230VAC HOLD UP TIME (Typ.) 100ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 82% 83% 74% 0.88A/115VAC 0.48A/230VAC COLD START 15A/115VAC 30A/230VAC OVERLOAD 105 ~ 160% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY (Note 4) OTHERS 81% Protection type : Shut down o/p voltage, re-power on to recover -20 ~ +60℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL60950-1, TUV EN60950-1 approved, Design refer to EN50178 ISOLATION RESISTANCE EMC EMISSION I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55011, EN55032 (CISPR32) Class B, EN61000-3-2,-3 EMC IMMUNITY MTBF Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A DIMENSION PACKING NOTE 21ms/115VAC at full load 120 ~ 370VDC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) OVER VOLTAGE EMC 100ms, 30ms/115VAC at full load EFFICIENCY (Typ.) PROTECTION SAFETY & 4.75 ~ 5.5V I/P-O/P:3KVAC 441.5K hrs min. MIL-HDBK-217F (25℃) 78*93*56mm (W*H*D) 0.27Kg; 48pcs/14Kg/1.02CUFT ℃     File Name:DR-30-SPEC 2017-07-07 PDF
Документация на DR-30-5

未命名 -1

Дата модификации: 04.07.2017

Размер: 489.4 Кб

2 стр.

30W Single Output Industrial DIN Rail Power Supply DR-30 series Features : Universal AC input/Full range Protections:Short circuit/Over load/Over voltage Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 Isolation class LED indicator for power on 100% full load burn-in test 3 years warranty SPECIFICATION MODEL DR-30-5 DR-30-12 DR-30-15 DR-30-24 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 3A 2A 2A 1.5A CURRENT RANGE 0 ~ 3A 0 ~ 2A 0 ~ 2A 0 ~ 1.5A RATED POWER 15W 24W OUTPUT VOLTAGE ADJ. RANGE 36W 120mVp-p 150mVp-p 10.8 ~ 13.2V 4.75 ~ 5.5V 30W 120mVp-p RIPPLE & NOISE (max.) Note.2 80mVp-p 13.5 ~ 16.5V 21.6 ~ 26.4V VOLTAGE TOLERANCE Note.3 2.0% 1.0% 1.0% 1.0% LINE REGULATION 1.0% 1.0% 1.0% 1.0% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% SETUP, RISE TIME HOLD TIME (Typ.) 100ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE INPUT 100ms, 30ms/230VAC 100ms, 30ms/115VAC at full load 47 ~ 63Hz 21ms/115VAC at full load 120 ~ 370VDC EFFICIENCY (Typ.) 74% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.88A/115VAC 0.48A/230VAC COLD START 15A/115VAC 30A/230VAC OVER LOAD 105 ~ 160% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & EMC (Note 4) 81% 82% 83% Protection type : Shut down o/p voltage, re-power on to recover -20 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved, Design refer to EN50178 I/P-O/P:3KVAC ISOLATION RESISTANCE I/P-O/P:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55011,EN55022 (CISPR22) Class B Compliance to EN61000-3-2,-3 HARMONIC CURRENT EMS IMMUNITY OTHERS Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61000-6-2, EN61204-3 Heavy industry level, criteria A MTBF 441.5K hrs min. MIL-HDBK-217F (25 78*93*56mm (W*H*D) 0.27Kg; 48pcs/14Kg/1.02CUFT DIMENSION PACKING NOTE ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:DR-30-SPEC 2006-05-19 PDF
Документация на серию DR-30

\\Fileserver-s\doc-control\do

Дата модификации: 18.07.2006

Размер: 275 Кб

2 стр.
