DRA30-24

AC-DC, 30Вт, Uвх=90-265VAC, 47-63Гц, один выход 24В/1.25А, подстр. Uвых=24:28В, на DIN рейку, изоляция 3кVAC (вх-вых), 115х90х40.5 мм, -10:+51°С
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

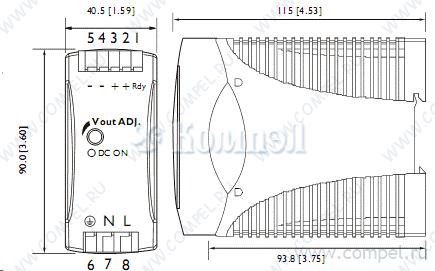

Размер 40.5×115×90 мм
Рабочая температура
Примечание Снят с производства. Замена DRAN-30-24
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ DRAN30-24 (CHINFA)

в коробках 40 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 24 В; U1: 24...28 В; I1: до 1.25 А... КЗ, перегрузка, перенапряжение
A+ HDR-30-24 (MW)

в коробках 96 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ LI30-20B24PR2 (MORNSUN)

1 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ DRAN30-24A (CHINFA)

в коробках 40 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 24 В; U1: 24...28 В; I1: до 1.25 А... КЗ, перегрузка, перенапряжение
A+ YSD30S-2401500 (YINGJIAO)

50 шт КЗ, перегрузка, перенапряжение
A+ DRS-24V30W1NZ (DELTA)


перенапряжение, перегрузка, перегрев, КЗ
A+ DRC-24V030W1RZ (DELTA)


перенапряжение, перегрузка, перегрев, КЗ
A+ DRC-24V30W1AZ (DELTA)

1 шт перенапряжение, перегрузка, перегрев, КЗ

Файлы 1

показать свернуть
DRA30 SERIES AC - DC DIN RAIL MOUNTABLE 30W CLASS 2 OUTPUT INDUSTRIAL CONTROL EQUIPMENT FEATURES AC/DC POWER MODULE UNIVERSAL INPUT 90~265VAC HIGH EFFICIENCY UP TO 84% SHORT CIRCUIT PROTECTION INTERNAL INPUT FILTER 2 YEARS WARRANTY MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT OUTPUT WATTAGE VOLTAGE Single Output Models OUTPUT CURRENT EFF. (min.) EFF. (typ.) DRA30-05 90~265 VAC 30 WATTS + 5 VDC 6000 mA 78% 79% DRA30-12 90~265 VAC 30 WATTS + 12 VDC 2500 mA 80% 81% DRA30-24 90~265 VAC 30 WATTS + 24 VDC 1250 mA 82% 84% DRA30-48 90~265 VAC 30 WATTS + 48 VDC 625 mA 79% 83% max. unit SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Characteristics Conditions min. KHz 3,000 VAC Vi nom, Io nom Isolation voltage Input / Output Isolation resistance Input / Output, @ 500VDC 100 Ambient temperature Operating at Vi nom, Io 70% ...100% -10 Case temperature Operating at Vi nom, Io nom Derating Vi nom, Io nom +51 to +71 oC Storage temperature Non operational M.T.B.F. According to MIL-HDBK-217F, GF40 Relative humidity Vi nom, Io nom Dimension L90 x W40.5 x D115 Cooling Free air convection Case material Plastic typ. 50 Switching frequency M o + 50 C + 85 % / oC 2 -25 o + 85 C Hrs 200,000 % RH 90 mm INPUT SPECIFICATIONS Characteristics Conditions Rated input voltage Io nom Input voltage range Ta min ... Ta max, Io nom Line frequency Vi nom, Io nom Inrush current Io nom www.chinfa.com min. typ. max. unit 100 240 VAC AC in 90 265 VAC DC in 120 370 VDC 47 63 Hz Vi : 115VAC 16 A Vi : 230VAC 32 A sales@chinfa.com PDF
Документация на семейство DRA30

DRA30.cdr

Дата модификации: 24.09.2004

Размер: 793.6 Кб

6 стр.
