DRAN60-24A

Chinfa Electronics
AC/DC преобразователь: на DIN рейку; 60 Вт; выход 24В @ 2.5А; вход: 85...264VAC / 90...375VDC; -10...71°C
развернуть ▼ свернуть ▲
Фотография серии DRAN60A

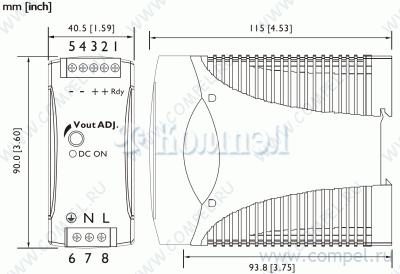

Чертеж серии DRAN60A



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 40.5×115×90 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ MDR-60-24 (MW)

— в коробках 42 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24...30 В; I1: до 2.5 А;... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
F~ LI75-20B24R2S (MORNSUN)

— в коробках 28 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module
A+ DR-75-24 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 24 В; U1: 24...29 В; I1: до 3.2 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid
A+ NDR-75-24 (MW)

— в коробках 28 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.2 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid
A+ HDR-60-24 (MW)

— в коробках 60 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 60W, Hybrid
A+ WDR-60-24 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — — AC-DC Regulated Power Supply Module
A+ LI60-20B24PR2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ DRAN60-24 (CHINFA)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24...28 В; I1: до 2.5 А;... КЗ, перегрузка, перенапряжение — — —
A+ DRA-60-24 (MW)

— в коробках 42 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24...30 В; I1: до 2.5 А;... ограничение тока, регулировка тока КЗ, перегрузка, перенапряжение потенциометр внутренний, напряжение внешнее 1-10 В, ШИМ, сопротивление AC-DC Regulated Power Supply Module, 1 Output, 60W, Hybrid
A+ EDR-75-24 (MW)

— в коробках 28 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.2 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 76.8W, Hybrid
A+ SDR-75-24 (MW)

— в коробках 28 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 24 В; U1: 24...28 В; I1: до 3.2 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ LI75-20B24R2 (MORNSUN)

— 1 шт КЗ, перегрузка, перегрев, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ TPC 055-124 (TRACO)

— перегрузки, короткого замыкания — — — — — —
A+ TBL 060-124 (TRACO)

— 10 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24...28 В; I1: до 2.5 А;... низкий профиль, ограничение тока — — — —
A+ TBLC 75-124 (TRACO)

— 1 шт — — — — —
A+ TCL 060-124 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24...28 В; I1: до 2.5 А;... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — — —
A+ TCL 060-124C (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24...28 В; I1: до 2.5 А;... низкий профиль, параллельное включение, сигнал DC OK, ограничение тока — — —
A+ 1469470000 (WDML)

— 1 шт AC-DC сетевой преобразователь - P вых: 72 Вт; Выход: 24; U1: 22...28 В; I1: до 3 А; Ста... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния КЗ, перегрузка, перегрев, обратное напряжение — малогабаритные распределительные шкафы — Источник питания регулируемый PROeco, 1-фазный, ном.выходная мощность 72W, ном.выходное напряжение 24V, ном.выходной ток 3А; 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния; монтаж на DIN рейку
A+ 1478100000 (WDML)

— 1 шт AC-DC сетевой преобразователь - P вых: 72 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 3.6 ... последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C — — Источник питания регулируемый тока PROmax, ном.выходная мощность 72W, ном.выходное напряжение 24V, ном.выходной ток 3А; последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C; монтаж на DIN рейку
A+ AMR4-24 (CHINFA)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24...28 В; I1: до 2.5 А;... базовая модель, низкий профиль КЗ, перегрузка, перенапряжение — — —
A+ 6EP1332-1SH71 (SIEMENS)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 24 В; I1: до 2.5 А; Стаб... — — — — — — — SIMATIC S7-1200, БЛОК ПИТАНИЯ PM1207, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/2,5 A
A+ 6EP1332-2BA20 (SIEMENS)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 22.8...28 В; I1: до 3 А;... — КЗ, перегрузка, перенапряжение — — — — — — SITOP PSU100S 24 V/2,5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/2,5 A
A+ 6EP1332-5BA00 (SIEMENS)

— AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 24 В; U1: 22.2...26.4 В; I1: до 2.... — — — — — — SITOP PSU100C 24 V/2.5 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120-230 В, ВЫХОД: =24 В/2.5 A
A+ 6EP3332-6SB00-0AY0 (SIEMENS)

— 1 шт — — — — — — — — —

Файлы 1

показать свернуть
DRAN30/60 SERIES AC - DC DIN RAIL MOUNTABLE POWER SUPPLY INDUSTRIAL CONTROL EQUIPMENT FEATURES ‧UNIVERSAL INPUT 85~264VAC ‧SHORT CIRCUIT PROTECTION ‧INTERNAL INPUT FILTER ‧3 YEARS WARRANTY R R R HH H UL 1310 Class I, Div 2 EN 61558-1 EN 61558-2-16 a UL 60950-1 IND. CONT. EQ. UL 508 EN 60950-1 MODEL LIST DRAN 60- 24 x Wattage 05 : 05V OUT 24 : 24V OUT 12 : 12V OUT 48 : 48V OUT BLANK : SPRING TERMINAL TYPE A : SCREW TERMINAL TYPE MODEL LIST MODEL NO. INPUT VOLTAGE OUTPUT WATTAGE OUTPUT VOLTAGE OUTPUT CURRENT EFF. (min.) EFF. (typ.) Single Output Models DRAN30-05(A) 85~264 VAC 30 WATTS + 5 VDC 6A 77% 79% DRAN30-12(A) 85~264 VAC 30 WATTS + 12 VDC 2.5 A 82% 84% DRAN30-24(A) 85~264 VAC 30 WATTS + 24 VDC 1.25 A 83% 86% DRAN30-48(A) 85~264 VAC 30 WATTS + 48 VDC 0.625A 83% 86% DRAN60-05(A) 85~264 VAC 50 WATTS + 5 VDC 10 A 77% 79% DRAN60-12(A) 85~264 VAC 60 WATTS + 12 VDC 5A 84% 86% DRAN60-24(A) 85~264 VAC 60 WATTS + 24 VDC 2.5 A 86% 89% DRAN60-48(A) 85~264 VAC 60 WATTS + 48 VDC 1.25 A 86% 89% max. max. unit unit 135 KHz SPECIFICATION All Specifications Typical At Nominal Line, Full Load, 25oC Unless Otherwise Noticed GENERAL Conditions Conditions Characteristics min. min. typ. typ. Switching frequency Vi nom, Io nom Isolation voltage Input-Output 3,000 / 4,242 VAC / VDC Input-FG 1,500 / 2,121 VAC / VDC 500 / 710 VAC / VDC 55 Output-FG Isolation resistance Input-Output, @ 500VDC 100 Ambient temperature Operating at Vi nom -40 o o MΩ + 71 o C % / oC Derating (see derating curve) Vi nom, from +61 C to +71 C Storage temperature Non operational -40 + 85 Relative humidity Vi nom, Io nom 20 95 % RH Temperature coefficient Vi nom, Io min ± 0.03 % / oC www.chinfa.com 2015.05.12 2.5 o C sales@chinfa.com P1 PDF
Документация на серию DRAN60A

DRAN30_60(20150512).cdr

Дата модификации: 30.11.-1

Размер: 347.4 Кб

5 стр.
