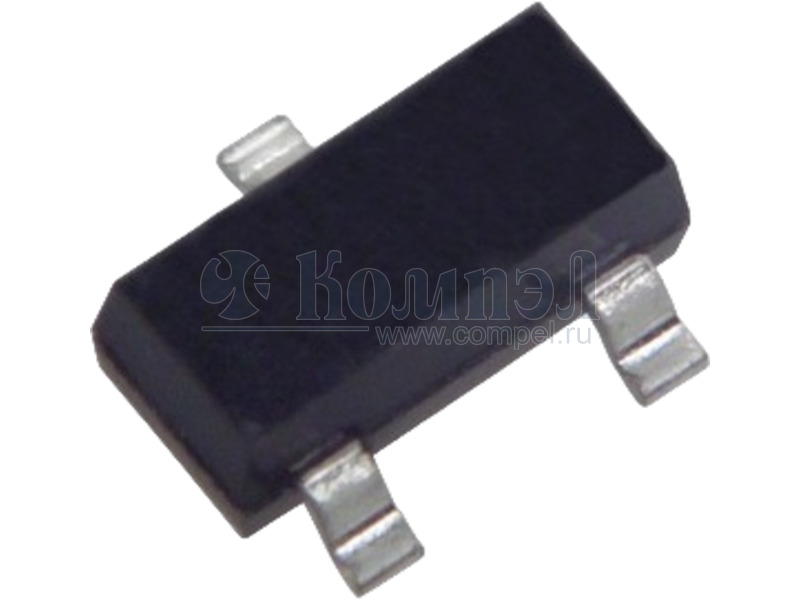

BAT54C

Диод выпрямительный 2, общий катод на напряжение до 30 В, ток до 200 мА, с падением напряжения 1 В, ёмкостью перехода 10 пФ, производства DC Components (DC)
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Корпус SOT-23-3
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Емкость перехода
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 17

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= LBAT54CLT1G (LRC)

SOT-23-3 1 шт

Rectifier Diode, Schottky, 2 Element, 0.2A, 30V V(RRM), Silicon
P= BAT54C (JSCJ)


BAT54C (DIODES)
SOT-23-3 в ленте 3000 шт

Rectifier Diode, Schottky, 0.2A, 30V V(RRM)
P= BAT54C (ANBON)


BAT54C (DIODES)
SOT-23-3

P= BAT54C (YJ)


BAT54C (DIODES)
SOT-23-3 в ленте 3000 шт

Rectifier Diode, Schottky, 2 Element, 0.2A, 30V V(RRM), Silicon
P= BAR43C (JSCJ)


BAR43C (ONS-FAIR)
SOT-23-3 в ленте 3000 шт

P= BAT54C (SHIKUES)


BAT54C (DIODES)
SOT-23-3

P= BAT54CG-AE3-R (UTC)

SOT-23-3 в ленте 3000 шт

Rectifier Diode, Schottky, 1 Phase, 2 Element, 0.2A, 30V V(RRM), Silicon, TO-236
P= MMBD914 (ANBON)


MMBD914 (ONS-FAIR)
SOT-23-3

P= BAS16 (YJ)


BAS16 (ONS-FAIR)
SOT-23-3 в ленте 3000 шт

Rectifier Diode, 1 Phase, 1 Element, 0.2A, 75V V(RRM), Silicon
P= LBAS16LT1G (LRC)

SOT-23-3

P= BAS16 (SHIKUES)


BAS16 (ONS-FAIR)
SOT-23-3

P= BAT54CT (JSCJ)

SOT-523 3000 шт

P= BAS16 (JSCJ)


BAS16 (ONS-FAIR)
SOT-23-3 в ленте 3000 шт

A- BAT64-05 (JSCJ)

SOT-23-3 в ленте 800 шт

A- BAT54A (JSCJ)


BAT54A (ONS-FAIR)
SOT-23-3 в ленте 3000 шт

Rectifier Diode, Schottky, 0.2A, 30V V(RRM)
A- BAS40-05 (DC)

SOT-23-3 в ленте 3000 шт

A- BAS40-05 (YJ)

SOT-23-3 в ленте 3000 шт

Rectifier Diode, Schottky, 2 Element, 0.2A, 40V V(RRM), Silicon

Файлы 1

показать свернуть
BAT54 BAT54A BAT54C BAT54S DC COMPONENTS CO., LTD. R RECTIFIER SPECIALISTS TECHNICAL SPECIFICATIONS OF SURFACE MOUNT SCHOTTKY BARRIER DIODES VOLTAGE - 30 Volts CURRENT - 0.2 Ampere FEATURES * * * * For general purpose applications Low turn-on voltage. Fast switching time. Protected by a PN junction guard ring against excessive voltage, such as electrostatic discharge(ESD). SOT-23 .020(0.5) .012(0.3) MECHANICAL DATA .063(1.6) .047(1.2) * Case: Molded plastic * Epoxy: UL 94V-0 rate flame retardant * Terminals: Solder plated, solderable per MIL-STD-202E, Method 208 guaranteed * Mounting position: Any * Weight: 0.008 grams Approx. .108(2.8) .083(2.1) .045(1.2) .034(0.9) .091(2.3) .067(1.7) .120(3.0) .110(2.8) .0071(0.18) .0035(0.09) .051(1.3) .035(0.9) MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Ratings at 25 o C ambient temperature unless otherwise specified. .026(0.7) .010(0.3) Single phase, half wave, 60Hz, resistive or inductive load. .004 Max (0.10) .027(0.7) .013(0.3) For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) SYMBOL BAT54 BAT54A BAT54C BAT54S UNITS Maximum Recurrent Peak Reverse Voltage VRRM 30 Volts Maximum RMS Voltage VRMS 21 Volts Maximum DC Blocking Voltage Maximum Average Forward Rectified Current at T A=75 o C VDC 30 Volts IO 0.2 Amps Peak Forward Surge Current at t=1S I FSM 0.6 Amps Maximum Instantaneous Forward Voltage Maximum DC Reverse Current @ V R =25V 1.0 @ IF=0.1A VF IR 2.0 Typical Thermal Resistance (Note 1) R θJA 500 Typical Junction Capacitance (Note 2) CJ 10 Storage Operating Temperature Range T J , T STG -55 to +125 NOTES : 1. Terminals maintained at specified ambient temperature. 2. Measured at 1 MHz and applied reverse voltage of 1.0 volts. Volts 0.32 @ IF=0.001A SINGLE BAT54 µAmps 0 pF 0 COMMON ANODE COMMON CATHODE BAT54A C/ W BAT54C C SERIES BAT54S Pin Configuration (Top View) REV-1,Apr/25/2013 PDF
