BAV21W

DC Components
Диод выпрямительный одиночный на напряжение до 250 В, ток до 200 мА, с падением напряжения 1 В, производства DC Components (DC)
развернуть ▼ свернуть ▲

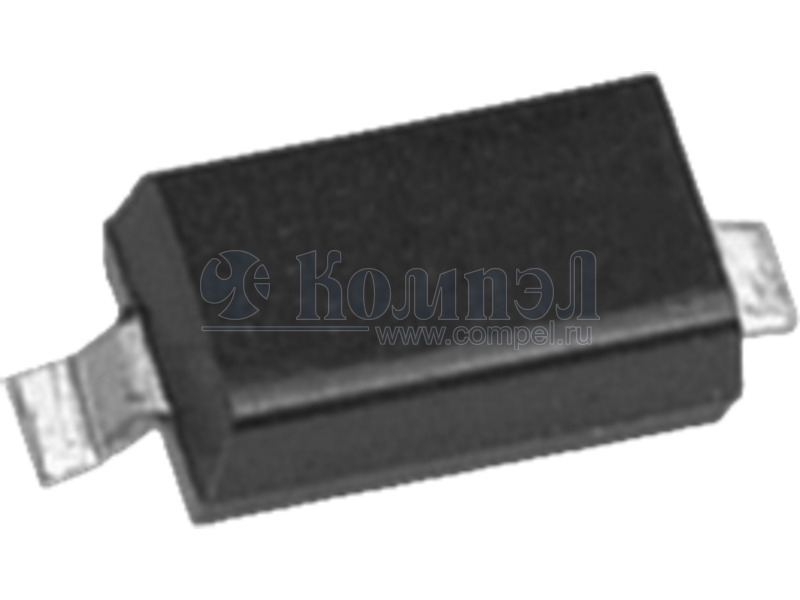

Внешний вид BAV16W

Технические характеристики

показать свернуть
Корпус SOD123
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Обратный ток диода
Время обратного восстановления диодов
Рабочая температура
Примечание Rectifier Diode, 1 Phase, 1 Element, 0.2A, 250V V(RRM), Silicon
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
A- BAV20W RHG (TSC)

SOD123 3000 шт

 — —
A- LBAV3004T1G (LRC)

SOD123 — — — — Rectifier Diode, 1 Phase, 1 Element, 0.2A, 350V V(RRM), Silicon

Файлы 1

показать свернуть
BAV16W THRU BAV21W DC COMPONENTS CO., LTD. RECTIFIER SPECIALISTS R TECHNICAL SPECIFICATIONS OF SURFACE MOUNT SWITCHING DIODE VOLTAGE RANGE - 75 to 200 Volts CURRENT - 0.2 to 0.25 Ampere FEATURES * Surface Mount Package Ideally Suited for Automatic Insertion * Low power loss, high efficiency * Low leakage * Low forward voltage * High current capability SOD-123 .154(3.9) .141(3.6) .110(2.8) .098(2.5) MECHANICAL DATA * Case: Molded plastic * Epoxy: UL 94V-0 rate flame retardant * Terminals: Solder plated, solderable per MIL-STD-202E, Method 208 guaranteed * Mounting position: Any * Weight: 0.008 grams Approx. .071(1.8) .055(1.4) .028(0.7) .020(0.5) .053(1.4) .037(1.0) .008 MAX. (0.2) .004 MAX. (0.1) .015 MIN. (0.4) MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Ratings at 25o C ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) Maximum Reverse Voltage Maximum Recurrent Peak Reverse Voltage Maximum Average Rectified Current SYMBOL BAV16W BAV19W BAV20W BAV21W VR 75 100 150 200 UNITS V VRRM 100 120 200 250 V Io 250 200 mA IFSM 2.0 2.5 A mW Peak Forward Surge Current, 8.3ms single half sine-wave superimposed on rated load (JEDEC Method) o Maximum Power Dissipation Tamb=25 C Ptot 350 410 Maximum Forward Voltage (@IF=100mA) VF 0.855(@IF=10mA) 1.0 V Maximum Reverse Current (@VR=VR Max) IR 1.0 0.1 µA nS Maximum Reverse Recovery Time(Note 1) trr 6.0 50 Typical Junction Capacitance(Note 2) CJ 2.0 1.5 RθJA 450 375 Typical Thermal Resistance Operating and Storage Temperature Range TJ,TSTG -55 to +125 pF o C/W o C Note: 1. Test Conditions: I F =I R =10mA, R L =100Ω, V R =6V to I R =1mA, R L =100Ω 2. Measured at 1MHz and V R =0 REV-3,MAR,2017 1 www.dccomponents.com PDF
Документация на BAV20W

Дата модификации: 02.01.1970

Размер: 55.2 Кб

3 стр.
