BAV21WS

DC Components
Диод выпрямительный одиночный на напряжение до 250 В, ток до 200 мА, с падением напряжения 1 В, ёмкостью перехода 5 пФ, производства DC Components (DC)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Корпус SOD323
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Время обратного восстановления диодов
Емкость перехода
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= BAV21W (YJ)


BAV21W (DIODES) 		SOD123

 — — Rectifier Diode, 1 Phase, 1 Element, 0.2A, 250V V(RRM), Silicon
P= BAV103 (HOTTECH)

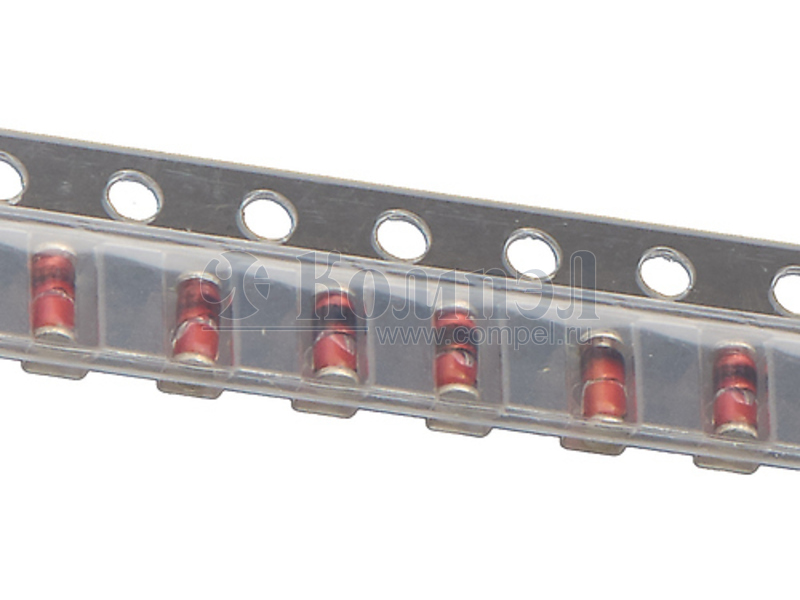

BAV103 (ONS-FAIR) 		MINIMELF в ленте 2500 шт

 — — — — — — — — — — —
P= BAV103 (DC)


BAV103 (ONS-FAIR) 		MINIMELF в ленте 2500 шт Выпрямительный диод - [SOD-80] —
P= BAV21W (JSCJ)


BAV21W (DIODES) 		SOD123 в ленте 3000 шт — — — Rectifier Diode, 1 Phase, 1 Element, 0.2A, 200V V(RRM)
P= BAV103 (SHIKUES)


BAV103 (ONS-FAIR) 		MiniMELF SOD80 в ленте 2500 шт — — — — — —
P= BAV21W SOD-123 (JSCJ)

SOD123 —
P= BAV21W (ANBON)


BAV21W (DIODES) 		SOD123

 — — — —
P= LBAV21T1G (LRC)

SOD123 — — — — — — Rectifier Diode, 1 Phase, 1 Element, 250V V(RRM), Silicon
P= BAV21W (SHIKUES)


BAV21W (DIODES) 		SOD123

 — — — — — —
P- LBAS21HT1G (LRC)

SOD323 1050 шт — — — — — Rectifier Diode, 1 Phase, 1 Element, 250V V(RRM), Silicon
P- BAV21WSQ (YJ)

SOD323 в ленте 3000 шт

P- BAV21WS (YJ)

SOD323 в ленте 3000 шт

 — — Rectifier Diode, 1 Phase, 1 Element, 0.2A, 250V V(RRM), Silicon
A- BAS21J (YJ)

SOD323 в ленте 3000 шт

 — — — —

Файлы 1

показать свернуть
BAV16WS THRU BAV21WS DC COMPONENTS CO., LTD. R RECTIFIER SPECIALISTS TECHNICAL SPECIFICATIONS OF SURFACE MOUNT SWITCHING DIODE VOLTAGE RANGE - 100 to 250 Volts CURRENT - 0.15 to 0.2 Ampere FEATURES * Surface Mount Package Ideally Suited for Automatic Insertion * Low power loss, high efficiency * Low leakage * Low forward voltage * High current capability SOD-323 .110(2.8) .091(2.3) .071(1.8) .063(1.6) MECHANICAL DATA * Case: Molded plastic * Epoxy: UL 94V-0 rate flame retardant * Terminals: Solder plated, solderable per MIL-STD-202E, Method 208 guaranteed * Mounting position: Any * Weight: 0.008 grams Approx. .016(0.4) .008(0.2) .055(1.4) .043(1.1) .047(1.2) .031(0.8) .008(0.2) .004(0.1) .004 MAX. (0.1) MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Ratings at 25o C ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in inches(millimeters) Maximum Reverse Voltage Maximum Recurrent Peak Reverse Voltage Maximum Average Rectified Current SYMBOL BAV16WS BAV19WS BAV20WS BAV21WS VR 75 100 150 200 V VRRM 100 120 200 250 V Io 150 200 Peak Forward Surge Current IFSM 2 2.5 Maximum Power Dissipation @TA=25oC Ptot Maximum Forward Voltage VF Maximum Reverse Current (@VR=VR Max) IR 200 0.855 (@IF=10mA) A 1.0 @IF=100mA) V µA 1.0 Maximum Reverse Recovery Time(Note 1) trr 6.0 50 CJ 2.0 5.0 Operating and Storage Temperature Range mA mW Maximum Junction Capacitance(Note 2) Typical Thermal Resistance UNITS RθJA 635 TJ,TSTG -55 to +125 nS pF o C/W o C Note: 1. Test Conditions: BAV16WS @ I F =I R =10mA, I RR =1mA, R L =50Ω ; BAV19WS~BAV21WS @ I F =I R =30mA, I RR =3mA, R L =100Ω 2. Measured at 1MHz and V R =0 REV-3,MAR,2017 1 www.dccomponents.com PDF
Документация на BAV16WS

Дата модификации: 01.01.1970

Размер: 28.9 Кб

3 стр.
