ID8181A

IDSEN
ID8181 High-sensitivity bipolar latching Hall-effect sensor 1. Features and Benefits • High sensitivity bipolar latching type • Operating voltage range: 3.0V to 24V • Built-in temperature compensation circuit • Built-in reverse power supply voltage protection • High sensitivity magnetic characteristics: BOP=20Gs, BRP=-20Gs • Operating temperature range: -40°C to +150°C • Excellent...
развернуть ▼ свернуть ▲

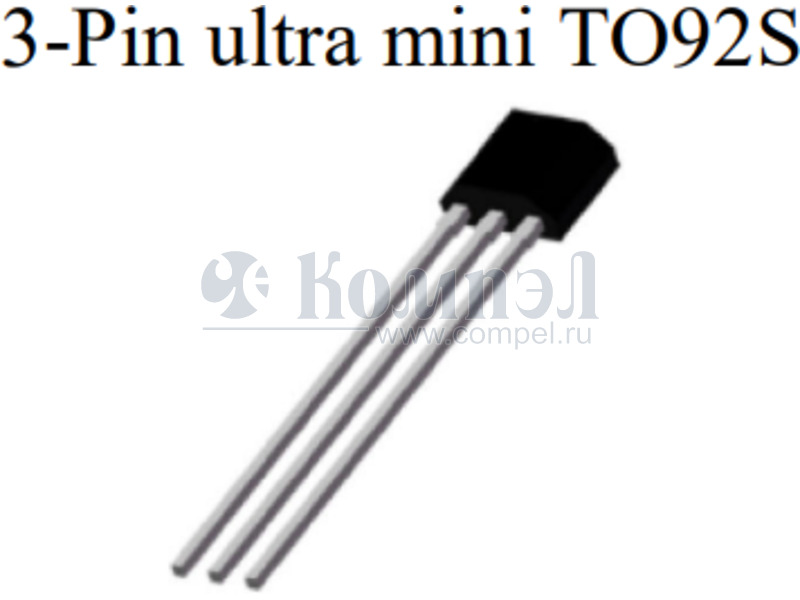

Внешний вид ID8013A

Технические характеристики

показать свернуть
Корпус TO92S
Тип датчика Датчик Холла с защелкой, цифровой
Рабочая температура
Монтаж
Применение
Примечание Bipolar; 20 GS; 3.3V to 24V; Open Drain
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Тип T раб Монтаж Применение Примечание Карточка
товара
P= MT3411A-EN (MAGNTEK)

TO-92-3

 —
P= MT3411A-T-EN (MAGNTEK)

TO-92-3

 —
P= MT8181A (MAGNTEK)

TO-92-3

 —

Файлы 1

показать свернуть
ID8181 High-sensitivity bipolar latching Hall-effect sensor 1. Features and Benefits • High sensitivity bipolar latching type • Operating voltage range: 3.0V to 24V • Built-in temperature compensation circuit • Built-in reverse power supply voltage protection • High sensitivity magnetic characteristics: BOP=20Gs, BRP=-20Gs • Operating temperature range: -40°C to +150°C • Excellent ESD performance: HBM ±8KV • Lead-free and eco-friendly packages: TO92S, SOT23-3L • Include 10k pull-up resistor 2. Applications • Brushless DC motor position detection • Motor speed measurement • Cover detection for washing machines/vacuum cleaners/air purifiers/soybean milk machines • Power tools • Motor speed measurement 3. Description The ID8181 is a high-performance, highsensitivity, bipolar latching Hall-effect sensor primarily used for electronic commutation in brushless DC motors. For the TO-92S package, when a sufficiently strong S-pole magnetic field is applied to the marked side of the package, the output goes low (BOP). When a sufficiently strong N-pole magnetic field is applied, the output goes high (BRP). The SOT23-3L package operates inversely to the TO-92S package. When a sufficiently strong N-pole magnetic field is applied to the marked side, the output goes low (BOP), and when a sufficiently strong S-pole magnetic field is applied, the output goes high (BRP). The ID8181 is based on advanced Bi-CMOS technology and incorporates chopperstabilized technology to enhance switching point accuracy and stability. It is available in SOT23-3L and TO-92S packages, with an operating temperature range of -40°C to 150°C. 4. Ordering Information Part No. ID8181A ID8181AT Package SIP-3L(TO92S) SOT23-3L Remark Bulk， 1000 pieces/bag Reel， 3000 pieces/reel 5. Functional Diagram ID8181 Rev1.0 Jan.2022 1/6 PDF
Документация на серию ID8181

Дата модификации: 14.07.2025

Размер: 1.2 Мб

6 стр.

    Публикации 1

    показать свернуть
    29 октября
    статья

    Датчики магнитного поля IDSEN для измерения перемещения, скорости вращения и угла поворота

    Олег Пушкарев (КОМПЭЛ) КОМПЭЛ представляет компанию Shanghai Indasen Microelectronics Co., Ltd. (IDSEN) – производителя датчиков магнитного поля, положения/скорости и тока, который был основан в 2021 году в Шанхае. Продукция компании выпускается... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
