CJX3439K

JSCJ
TECHNOLOGYCO., CO.,LTD LTD JIANGSU CHANGJING CHANGJIANGELECTRONICS ELECTRONICSTECHNOLOGY SOT-563 Plastic-Encapsulate MOSFETS CJX3439K N Channel +P Channel MOSFET V(BR)DSS ID RDS(on)MAX SOT-563 380mΩ@ 4.5V 450mΩ@ 2.5V 20 V 0.75A 800mΩ@1.8V 520mΩ@-4.5V 700mΩ@-2.5V -20 V -0.66A 950mΩ(TYP)@-1.8V FEATURE z Surface Mount Package z Low RDS(on) z Operated at Low Logic Level Gate Drive z ES...
развернуть ▼ свернуть ▲
Внешний вид CJ3439KDW

Технические характеристики

показать свернуть
Корпус SOT-563
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора
Максимальное напряжение затвора
Примечание Including a N-ch CJ3134K and a P-ch CJ3139K (independently) In a Package
Ёмкость затвора
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть

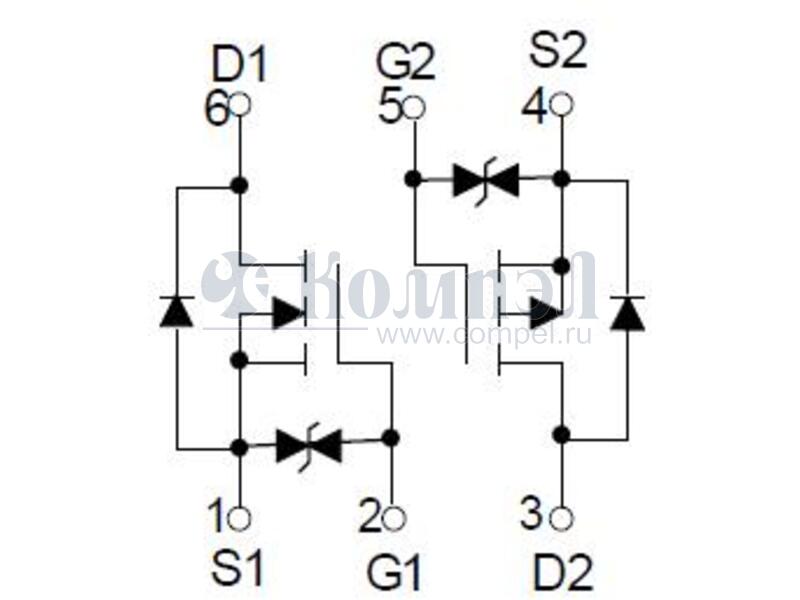

TECHNOLOGYCO., CO.,LTD LTD JIANGSU CHANGJING CHANGJIANGELECTRONICS ELECTRONICSTECHNOLOGY SOT-563 Plastic-Encapsulate MOSFETS CJX3439K N Channel +P Channel MOSFET V(BR)DSS ID RDS(on)MAX SOT-563 380mΩ@ 4.5V 450mΩ@ 2.5V 20 V 0.75A 800mΩ@1.8V 520mΩ@-4.5V 700mΩ@-2.5V -20 V -0.66A 950mΩ(TYP)@-1.8V FEATURE z Surface Mount Package z Low RDS(on) z Operated at Low Logic Level Gate Drive z ESD Protected Gate z Including a N-ch CJ3134K and a P-ch CJ3139K (independently) In a Package APPLICATION z Load/ Power Switching z Interfacing Switching z Battery Management for Ultra Small Portable Electronics z Logic Level Shift Equivalent Circuit MARKING D1 6 1 S1 G2 5 2 G1 S2 4 3 D2 ABSOLUTE MAXIMUM RATINGS (Ta=25℃ unless otherwise noted) Symbol Parameter Value Unit N-MOSFET Drain-Source Voltage VDS 20 V Typical Gate-Source Voltage VGS ±12 V Continuous Drain Current (note 1) ID 0.75 A Pulsed Drain Current (tp=10us) IDM 1.8 A Drain-Source Voltage VDS -20 V Typical Gate-Source Voltage VGS ±12 V Continuous Drain Current (note 1) ID -0.66 A Pulsed Drain Current (tp=10us) IDM -1.2 A RθJA 833 ℃/W P-MOSFET Temperature and Thermal Resistance Thermal Resistance from Junction to Ambient (note 1) Junction Temperature TJ 150 ℃ Storage Temperature TSTG -55~+150 ℃ TL 260 ℃ Lead Temperature for Soldering Purposes(1/8’’ from case for 10 s) www.jscj-elec.com 1 Rev. - 1.1 PDF
Документация на CJX3439K

CJX3439K SOT-563 V1.1

Дата модификации: 30.03.2022

Размер: 1.44 Мб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
