ADS-5524

MEAN WELL
AC/DC преобразователи
развернуть ▼ свернуть ▲
Фотография серии ADS-55

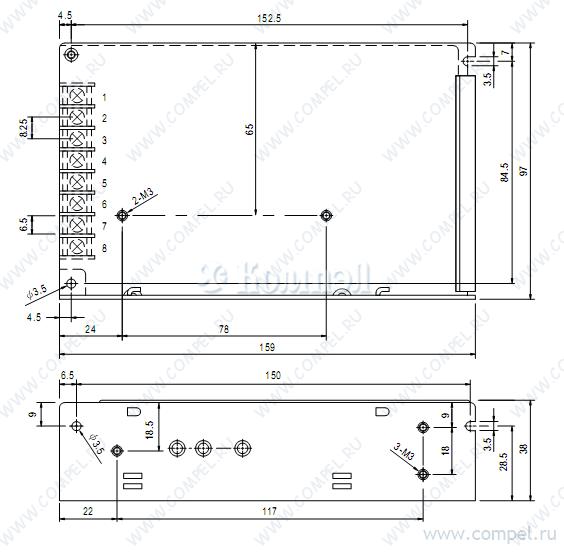

Чертеж серии ADS-55



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 159×97×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RD-50B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 53 Вт; Выход: 5 В, 24 В; U1: 4.75...5.5 В; I1: 0... КЗ, перегрузка, перенапряжение —
A+ RD-65B (MW)

— в коробках 30 шт AC-DC сетевой преобразователь - P вых: 68 Вт; Выход: 5 В, 24 В; U1: 4.75...5.5 В; I1: 0... КЗ, перегрузка, перенапряжение —
A+ NED-75B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 73 Вт; Выход: 5 В, 24 В; U1: 4.75...5.5 В; I1: 1... КЗ, перегрузка, перенапряжение —
A+ RID-65B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 5 В, 24 В; U1: 4.75...5.5 В; I1: 0... КЗ, перегрузка, перенапряжение —
A+ LM75-10A0524-20 (MORNSUN)

— КЗ, перегрузка, перенапряжение — AC-DC Regulated Power Supply Module

Файлы 2

показать свернуть
ADS-55 55W Single Output with 5V,4A DC-DC Converter series ■ ‧ ‧ ‧ ‧ ‧ ‧ Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 SPECIFICATION MODEL OUTPUT INPUT UL62368-1 ADS-5512 OUTPUT NUMBER CH1 CH2 CH1 CH2 DC VOLTAGE 12V 5V 24V 5V RATED CURRENT 3A 3A 2A 2A CURRENT RANGE 0 ~ 4A 0 ~ 4A 0 ~ 2.5A 0 ~ 4A RATED POWER 51W 58W RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE ADJ. RANGE 100mVp-p CH1:10.8 ~ 13.2V 100mVp-p CH1:21.6 ~ 26.4V ±3.0% ±1.0% ±3.0% LINE REGULATION ±0.5% ±0.5% ±1.0% ±0.5% LOAD REGULATION ±0.5% ±0.5% ±1.0% ±0.5% SETUP, RISE TIME 1400ms, 50ms/230VAC HOLD UP TIME (Typ.) 80ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 3300ms, 50ms/115VAC at full load 16ms/115VAC at full load 124 ~ 370VDC EFFICIENCY (Typ.) 76% AC CURRENT (Typ.) 1.6A/115VAC INRUSH CURRENT (Typ.) LEAKAGE CURRENT COLD START 20A/115VAC 40A/230VAC <1mA / 240VAC 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed CH1:27.6 ~ 32.4V CH1:13.8 ~ 16.2V OVERLOAD OVER VOLTAGE WORKING TEMP. 79% 1A/230VAC Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60℃ (Refer to "Derating Curve") WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 20 ~ 90% RH non-condensing SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION EMC IMMUNITY UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved MTBF DIMENSION PACKING NOTE 100mVp-p VOLTAGE TOLERANCE Note.3 ±1.0% PROTECTION OTHERS BS EN/EN62368-1 IEC62368-1 TPTC004 ADS-5524 -20 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0~50℃) on CH1 output 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 276.3K hrs min. MIL-HDBK-217F (25℃) 159*97*38mm (L*W*H) 0.57Kg; 24pcs/13.7Kg/0.83CUFT ℃     http://www.meanwell.com) ℃℃ ※：https://www.meanwell.com/serviceDisclaimer.aspx File Name:ADS-55-SPEC 2021-06-28 PDF
Документация на ADS-5524

未命名 -1

Дата модификации: 28.06.2021

Размер: 572.5 Кб

2 стр.

ADS-55 55W Single Output with 5V,4A DC-DC Converter series Features : Universal AC input / Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection 100% full load burn-in test Fixed switching frequency at 45KHz 2 years warranty SPECIFICATION ADS-5512 MODEL OUTPUT INPUT CH1 CH2 CH1 CH2 DC VOLTAGE 12V 5V 24V 5V RATED CURRENT 3A 3A 2A 2A CURRENT RANGE 0 ~ 4A 0 ~ 4A 0 ~ 2.5A 0 ~ 4A RATED POWER 51W 100mVp-p CH1:10.8 ~ 13.2V 100mVp-p 100mVp-p CH1:21.6 ~ 26.4V VOLTAGE TOLERANCE Note.3 1.0% 3.0% 1.0% 3.0% LINE REGULATION 0.5% 0.5% 1.0% 0.5% LOAD REGULATION 0.5% 0.5% 1.0% 0.5% SETUP, RISE TIME 1400ms, 50ms/230VAC HOLD UP TIME (Typ.) 80ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 3300ms, 50ms/115VAC at full load 16ms/115VAC at full load 124 ~ 370VDC EFFICIENCY (Typ.) 76% AC CURRENT (Typ.) 1.6A/115VAC INRUSH CURRENT (Typ.) LEAKAGE CURRENT COLD START 20A/115VAC 40A/230VAC <1mA / 240VAC 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed CH1:27.6 ~ 32.4V CH1:13.8 ~ 16.2V OVERLOAD OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION EMC IMMUNITY MTBF DIMENSION PACKING NOTE 58W RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE ADJ. RANGE PROTECTION OTHERS ADS-5524 OUTPUT NUMBER 79% 1A/230VAC Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60 (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0~50 ) on CH1 output 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A 276.3K hrs min. MIL-HDBK-217F (25 159*97*38mm (L*W*H) 0.57Kg; 24pcs/13.7Kg/0.75CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) File Name:ADS-55-SPEC 2011-06-16 PDF
Документация на серию ADS-55

ADS-55.cdr

Дата модификации: 24.08.2011

Размер: 372.2 Кб

2 стр.
