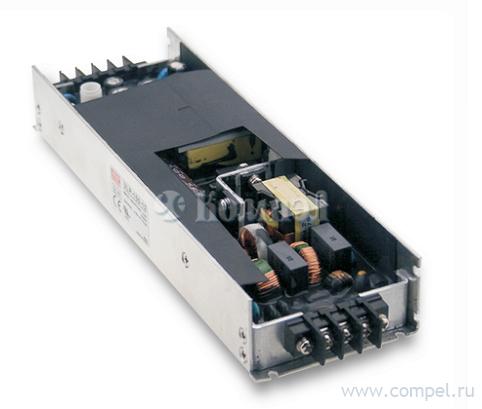

ASP-150-12

AC/DC преобразователь: Открытый; 150 Вт; Выход 12В/11А; Вход: 90...264VAC / 127...370VDC; 0...40°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

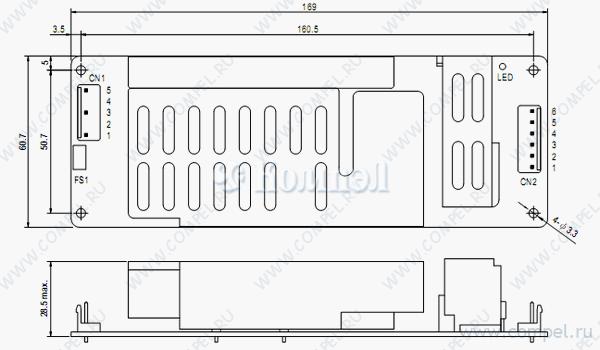

Размер 169×60.7×28.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P+ EPP-150-12 (MW) в коробках 72 шт ККМ, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев
A+ EPP-120S-12 (MW) на поддоне 100 шт

A+ RPS-160-12 (MW) 36 шт ККМ, компенсация на проводах, компактный дизайн, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев возможность применения в медицине
A+ EPS-120-12 (MW) в коробках 16 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение, перегрев
A+ TOF 150-12S (TRACO) 1 шт низкий профиль, ограничение тока
A+ PPS-125-12 (MW) в коробках 36 шт Преобразователь напряжения AC-DC(DC-DC) на шасси.102Вт,Uвх=90-264В AC(127-370В DC),Uвых... КЗ, перегрузка, перенапряжение
A+ RPSG-160-12 (MW) AC-DC сетевой преобразователь - P вых: 160 Вт; Выход: 12 В, 5 В SB; U1: 10.8...13.2 В; ... ККМ, компенсация на проводах, компактный дизайн, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев возможность применения в медицине
A+ LPP-150-12 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 11.4...13.2 В; I1: до 1... КЗ, перегрузка, перенапряжение
A+ RPS-120-12 (MW) 1 шт компактный дизайн, базовая модель, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев возможность применения в медицине
A+ ULP-150-12 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 11...13.2 В; I1: до 12.... КЗ, перегрузка, перенапряжение, перегрев

Файлы 1

показать свернуть
ASP-150 150W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection High power density 8.4w/in 3 100% full load burn-in test No load power consumption<1W@240VAC ZCS/ZVS technology to reduce power dissipation 3 years warranty SPECIFICATION MODEL ASP-150-12 ASP-150-15 ASP-150-20 ASP-150-24 DC VOLTAGE 12V 15V 20V 24V 48V RATED CURRENT 11A 9.5A 7.5A 6.3A 3.2A CURRENT RANGE 0 ~ 11A 0 ~ 9.5A 0 ~ 7.5A 0 ~ 6.3A 0 ~ 3.2A RATED POWER 132W 142.5W 150W 151.2W 153.6W 180mVp-p 200mVp-p 240mVp-p 240mVp-p 14 ~ 17V 17 ~ 22V 22 ~ 27V 45.6 ~ 52.8V RIPPLE & NOISE (max.) Note.2 150mVp-p OUTPUT INPUT VOLTAGE ADJ. RANGE Fixed output by customer choose VOLTAGE TOLERANCE Note.3 2.0% 2.0% 1.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 0.5% 0.5% 0.5% SETUP, RISE TIME 3000ms, 80ms at full load HOLD UP TIME (Typ.) 50ms/230VAC VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF 0.95/230VAC EFFICIENCY (Typ.) 88% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2A/115VAC LEAKAGE CURRENT OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & EMC (Note 4) OTHERS 16ms/115VAC at full load 127 ~ 370VDC PF 0.98/115VAC at full load 88% 90% 90% 89% 1A/230VAC COLD START 80A/230VAC <2mA / 240VAC 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 17.5 ~ 20.25V 22.5 ~ 28V 27.5 ~ 32.4V 13.7 ~ 16.2V Protection type : Shut down o/p voltage, re-power on to recover 90 15 53.3 ~ 64.8V (RTH2) Detect on heatsink of power transistor Protection type : Shut down o/p voltage, re-power on to recover -20 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.05%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, Period for 60min.each along X, Y, Z axes UL60950-1, CB(IEC60950-1) Approved I/P-O/P:4.25KVDC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, Light industry level, criteria A MTBF 149.3Khrs min. MIL-HDBK-217F (25 169*60.7*28.5mm (L*W*H) 0.32Kg; 48pcs/15.8Kg/0.79CUFT DIMENSION PACKING NOTE 11 ~ 13.2V ASP-150-48 ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:ASP-150-SPEC 2007-02-05 PDF
Документация на серию ASP-150

ASP-150.cdr

Дата модификации: 23.03.2007

Размер: 274.7 Кб

2 стр.
