CLG-60-15

MEAN WELL
ИП для светодиодного освещения: 60 Вт; 4000 мА (стаб. по напр. и току); Вход: 90...264 В; IP67
развернуть ▼ свернуть ▲
Фотография серии CLG-60

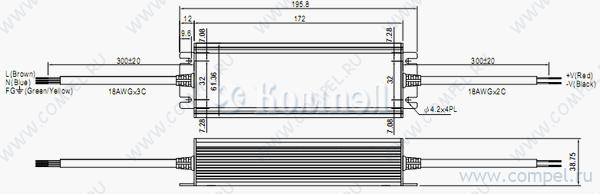

Чертеж серии CLG-60


  • Группа: LED-драйверы
  • Серия: CLG-60
  • Корпус: —
  • Норма упаковки: 1  шт. (в коробках)
  • снято с производства

Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Эффективность
Функция защиты КЗ, перегрузка, перенапряжение, перегрев
Температура рабочая
Размер 195.6×61.5×38.8 мм
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип преобразователя Мощность выходная Напряжение выходное Ток выходной Напряжение входное Режим стабилизации Димминг Исполнение конструктивное Степень защиты (IP) Тип управления выходом Напряжение входное (AC) Напряжение входное (DC) Напряжение изоляции Количество выходов Коэффициент мощности Эффективность Функция защиты Температура рабочая Применение Особенности Карточка
товара
F~ HLG-60H-15 (MW)

— КЗ, перегрузка, перенапряжение, перегрев для архитектурной подсветки и COB-матриц низкие пульсации, гарантия 7 лет

Файлы 1

показать свернуть
CLG-60 60W Single Output LED Power Supply series Features : Universal AC input / Full range Protections: Short circuit / Overload / Over voltage / Over temperature Built-in active PFC function IP67 design for indoor or outdoor installations UL1310 Class 2 power unit Cooling by free air convection 100% full load burn-in test High reliability Suitable for LED lighting and moving sign applications Compliance to worldwide safety regulations for lighting Damp / wet location outdoor application 3 years warranty 110 F M M MODEL DC VOLTAGE ( except for 48V ) IP67 CLG-60-15 CLG-60-20 CLG-60-24 CLG-60-27 CLG-60-36 CLG-60-48 15V 20V 24V 27V 36V 48V 10.5 ~ 15V 14 ~ 20V 16.8 ~ 24V 18.9 ~ 27V 25.2 ~ 36V 33.6 ~ 48V RATED CURRENT 5A 4A 3A 2.5A 2.3A 1.7A 1.3A CURRENT RANGE 0 ~ 5A 0 ~ 4A 0 ~ 3A 0 ~ 2.5A 0 ~ 2.3A 0 ~ 1.7A 0 ~ 1.3A RATED POWER 60W 11.5 ~ 13V VOLTAGE ADJ. RANGE 60W 60W 60W 62.1W 61W 62.5W 2.4Vp-p 1.8Vp-p 2.7Vp-p 2.7Vp-p 3.6Vp-p 4.6Vp-p 14.5 ~ 16.2V 19.5 ~ 22V 24 ~ 26V 25 ~ 30V 32.5 ~ 39V 43.6 ~ 51.8V 86.5% 87% 87% Fixed can be modified between the range above CURRENT ADJ. RANGE Fixed. Can be modified between 3% ~ -25% rated output voltage VOLTAGE TOLERANCE Note.3 10% LINE REGULATION 3.0% 5.0% LOAD REGULATION 3000ms / 230VAC 5000ms / 115VAC at full load SETUP TIME Note.5 90 ~ 264VAC VOLTAGE RANGE 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR PF 0.9 at 75 ~ 100% load, 115VAC / 230VAC EFFICIENCY(Typ.) 81.5% AC CURRENT INRUSH CURRENT(max.) 0.8A/115VAC 40A/230VAC LEAKAGE CURRENT <0.75mA / 240VAC SHORT CIRCUIT OVER VOLTAGE 84.5% 86% 86% 0.4A/230VAC 110% (max) 95 ~ 110% OVER CURRENT PROTECTION ( for 48V only) 12V RIPPLE & NOISE (max.) Note.2 2Vp-p INPUT LPS CLG-60-12 CONSTANT CURRENT REGION Note.6 8.4 ~ 12V OUTPUT SELV EQUIVALENT SPECIFICATION Protection type : Constant current limiting, recovers automatically after fault condition is removed Note.4 Hiccup mode, recovers automatically after fault condition is removed 13.8 ~ 16V 17.5 ~ 21V 22.8 ~ 25V 28 ~ 32V 12V: 90 OVER TEMPERATURE 31 ~ 35V 41 ~ 46V 54 ~ 60V Protection type : Shut down o/p voltage, re-power on to recover 10 15V ~ 48V: 85 (TSW1) detect on heatsink of power transistor 10 (TSW1) detect on heatsink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT -30 ~ +70 (Refer to output load derating curve) 20 ~ 95% RH non-condensing -40 ~ +80 0.03%/ , 10 ~ 95% RH (0 ~ 50 ) VIBRATION 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes SAFETY STANDARDS UL1310 Class 2, TUV EN61347-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91(except for 48V), IP67 approved WITHSTAND VOLTAGE I/P-O/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH EMC EMI CONDUCTION & RADIATION Compliance to EN55015, EN55022 (CISPR22) Class B Compliance to EN61000-3-2 Class C ( 75% load) ; EN61000-3-3 HARMONIC CURRENT EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, EN61547, light industry level (surge 4KV), criteria A 495.7Khrs min. MIL-HDBK-217F (25 ) 195.6*61.5*38.8mm (L*W*H) 0.86Kg; 16pcs/14.8Kg/0.54CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. Direct connecting to LEDs is not suggested for models with “RIPPLE & NOISE” > 10% and using additional drivers is highly recommended. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Please refer to OLP characteristics. 5. Derating may be needed under low input voltage. Please check the derating curve for more details. 6. Constant current operation region is within 70% ~100% rated output voltage. This is the suitable operation region for LED related applications, but please reconfirm special electrical requirements for some specific system design. File Name:CLG-60-SPEC 2009-04-08 PDF
Документация на серию CLG-60

CLG-60.cdr

Дата модификации: 03.06.2009

Размер: 209.2 Кб

2 стр.
