DKE10B-15

DC-DC, 10Вт, Uвх=18-36В, два выхода +/-15В / +/-333мА, изоляция 1000В DC, корпус 2"х1" 50.8х25.4х11.2мм, -25°С...+60°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×25.4×11.2 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 20

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- URA2415YMD-10WR3 (MORNSUN)

1 шт
A- DKA15B-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- URA2415YMD-15WHR3 (MORNSUN)

в линейках 110 шт от пониженного входного напряжения, КЗ, перегрузки, перенапряжения

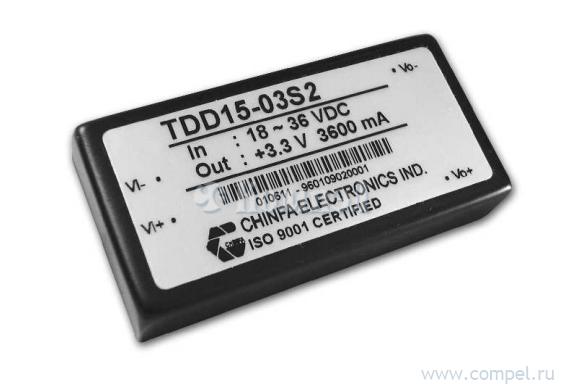

A- TDD15-15D2 (CHINFA)

2X1INCH 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:...
A- DKE15B-15 (MW)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- DKE15A-15 (MW)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- NSD15-12D15 (MW)

2X15INCH на поддоне 30 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... перегрузки, перенапряжения, перегрева
A- DKE10A-15 (MW)

2X1INCH в линейках 10 шт Преобразователь напряжения DC-DC на плату. 10Вт, стабилизированный, Uвх=9-18В, выход ±1... короткого замыкания, перегрузки
A- NSD10-12D15 (MW)

2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... перегрузки, перенапряжения, перегрева
A- URA2415YMD-15WR3 (MORNSUN)

1 шт

A- DCW08B-15 (MW)

DIP2410 в линейках 5 шт Преобразователь напряжения DC-DC на плату. 8Вт, стабилизированный, Uвх=18-36В,  выход ±... короткого замыкания, перегрузки
A- NSD15-48D15 (MW)

2X15INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... подстройка выхода, компенсация на проводах перегрузки, перенапряжения, перегрева
A- DKM10A-15 (MW)

короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения
A- DKM10B-15 (MW)

2 шт короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения
A- DKM10C-15 (MW)

короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения
A- DPB09A-15 (MW)

10 шт

A- DPB09B-15 (MW)

в линейках 3 шт

A- DPB09C-15 (MW)


A- DCW08A-15 (MW)

DIP2410 в линейках 15 шт DC-DC модульный преобразователь - ; Траб: -40...71 °C короткого замыкания, перегрузки
A- DCW08C-15 (MW)

DIP2410 в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 36.... короткого замыкания, перегрузки

Файлы 2

показать свернуть
DKE10 10W DC-DC Regulated Dual Output Converter series ■ Features : 2:1 wide input range 4:1 wide input range(option) 1000VDC I/O isolation 3000VDC I/O isolation(option) Built-in EMI filter Protections: Short circuit / Overload Cooling by free air convection Six-sided shield metal case 100% burn-in test Low cost / High reliability Approvals: FCC / EAC / CE / UKCA 2 years warranty SPECIFICATION ORDER NO. OUTPUT DC VOLTAGE DKE10A- DKE10B- DKE10C- DKE10A- DKE10B- DKE10C- DKE10A- DKE10B- DKE10C- DKE10A- DKE10B- DKE10C05 05 05 12 12 12 15 15 15 24 24 24 ±5V ±12V ±15V ±24V CURRENT RANGE ±100 ~ ±1000mA RATED POWER 10W RIPPLE & NOISE (max.) Note.2 50mVp-p LINE REGULATION Note.3 ±0.3% LOAD REGULATION Note.4 ±0.5% VOLTAGE ACCURACY ±2.0% SWITCHING FREQUENCY VOLTAGE RANGE 250KHz min. OTHERS 60mVp-p 80mVp-p 83% 82% 80% 80% DC CURRENT C: 270mA No load A: 30mA C: 8mA FILTER PROTECTION Pi network Fuse recommended OVER CURRENT 160% ~ 250% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed B: 16mA 82% 81% 85% All output equipped with short circuit Protection type : Hiccup mode, recovers automatically after fault condition is removed WORKING TEMP. -25 ~ +71℃ (Refer to "Derating Curve") WORKING HUMIDITY 20% ~ 90% RH non-condensing -25 ~ +105℃, 10 ~ 95% RH ±0.03% / ℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS EMC 60mVp-p A: 1100mA B: 530mA SHORT CIRCUIT SAFETY & ±21 ~ ±210mA Full load PROTECTION (Note. 5) ±33.3 ~ ±333mA A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC 78% 80% 81% 82% 80% EFFICIENCY (Typ.) INPUT ±42 ~ ±420mA EAC TP TC 020/2011 approved WITHSTAND VOLTAGE I/P-O/P:1KVDC I/P-O/P: 100M Ohms / 500VDC / 25℃/ 70% RH ISOLATION RESISTANCE EMC EMISSION EMC IMMUNITY MTBF DIMENSION Compliance to BS EN/EN55032 Class A, FCC part 15 Class A , EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8, light industry level, criteria A , EAC TP TC 020 500Khrs min. MIL-HDBK-217F(25℃) WEIGHT 32g 50.8*25.4*11.2mm or 2"*1"*0.44" inch (L*W*H) Derating Curve Pin Configuration Mechanical Specification Unit: mm 50.8 11.27 1 4 2 5 2.5 BOTTOM VIEW 10.2 10.2 5.1 10.1 25.4 3 5.8 Pin No. Output 1 2 3 4 5 + Vi n - Vi n + Vo u t COM - Vo u t 100 LOAD (%) 20.3 2.5 15.3 80 1.0ψ + 0.2/-0.1 -25 0 25 50 60 71 100 Ta (℃) NOTE 1.All parameters are specified at normal input, rated load, 25℃ 70% RH ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Line regulation is measured from low line to high line at rated load. 4.Load regulation is measured from 10% to 100% rated load. 5.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:DKE10-SPEC 2021-11-24 PDF
Документация на DKE10A-05 PBF

DKE10.cdr

Дата модификации: 22.11.2021

Размер: 56.9 Кб

1 стр.

DKE10 10W DC-DC Regulated Dual Output Converter series Features : 2:1 wide input range 4:1 wide input range ( optional ) 1000VDC I/O isolation Input Pi network filter Protections: Short circuit/ Over load Free air convection Six-sided shield metal case High reliability/ Low cost 100% burn-in test 1 year warranty SPECIFICATION ORDER NO. DKE10A- DKE10B- DKE10C- DKE10A- DKE10B- DKE10C- DKE10A- DKE10B- DKE10C- DKE10A- DKE10B- DKE10C12 05 05 05 12 12 15 15 15 24 24 24 5V 12V 15V 24V DC VOLTAGE 100 ~ 1000mA CURRENT RANGE 33.3 ~ 333mA 42 ~ 420mA OUTPUT 50mVp-p RIPPLE & NOISE (max.) Note.2 60mVp-p 60mVp-p LINE REGULATION Note.3 0.3% LOAD REGULATION Note.4 0.5% 250KHz min. SWITCHING FREQUENCY VOLTAGE RANGE A: 9 ~ 18VDC EFFICIENCY (Typ.) 78% 81% Full load A: 1100mA B: 530mA C: 270mA No load A: 30mA C: 8mA DC CURRENT FILTER OVER CURRENT 82% C: 36~72VDC 80% B: 16mA 80% 83% 80% 80% 84% 82% 81% 85% Protection type : Hiccup mode, recovers automatically after fault condition is removed SHORT CIRCUIT All output equipped with short circuit Protection type : Hiccup mode, recovers automatically after fault condition is removed WORKING TEMP. -25~+71 WORKING HUMIDITY 20%~90% RH non-condensing (Refer to output load derating curve) -25~+105 ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY & WITHSTAND VOLTAGE EMC ISOLATION RESISTANCE OTHERS B: 18~36VDC Pi network 160%~250% rated output power PROTECTION (Note. 5) 80mVp-p 2% VOLTAGE ACCURACY INPUT 21 ~ 210mA 10W RATED POWER 10~95% RH 0.03% / (0~50 ) 10~500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes I/P-O/P:1KVDC I/P-O/P: 100M Ohms / 500VDC 500khrs min. MIL-HDBK-217F(25 ) MTBF DIMENSION 50.8*25.4*11.2mm or 2"*1"*0.44" inch (L*W*H) 32g WEIGHT Derating Curve Pin Configuration Mechanical Specification Unit: mm (inch) 2.5 11.27 3 1 4 2 5 2.5 BOTTOM VIEW 10.2 10.2 5.1 10.1 25.4 20.3 1.0 4.0 Pin no. Output Dual 1 2 3 4 5 + Vi n - Vi n + Vo u t COMMON - Vo u t 100 LOAD (%) 50.8 15.3 80 + 0.2/-0.1 -25 0 25 50 60 71 Ta ( NOTE 100 ) 1.All parameters are specified at normal input, rated load, 25 70% RH. Ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Line regulation is measured from low line to high line at rated load. 4.Load regulation is measured from 10% to 100% rated load. 5.Please prevent the converter from operating in overload or short circuit condition for more than 30 seconds. File Name:DKE10-SPEC 2004-01-09 PDF
Документация на серию DKE10

DKE10.cdr

Дата модификации: 12.01.2004

Размер: 210.2 Кб

1 стр.
