NSD10-12D15

DC/DC конвертор: PCB 2"x1"; 10 Вт; Выходов 2: 15В / 0.33А, -15В / 0.33А; Вход: 9.8...36 [12] В; -25...70 °C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит перегрузки, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские

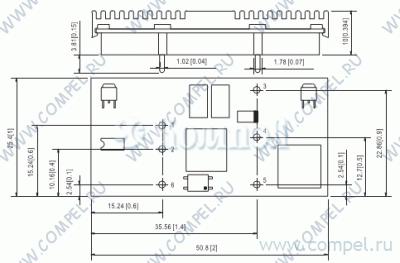

Размер 25.4×50.8×10 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 29

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- TEN 12-2423 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-4823 (TRACO) DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 36.... короткого замыкания, перегрузки Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-2423WI (TRACO) DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 9..... короткого замыкания, перегрузки Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-2423 (TRACO) DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 18.... короткого замыкания, перегрузки Защита от КЗ: продолжительная с автовосстановлением
A- DKE15B-15 (MW) 2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- THD 15-2423WIN (TRACO) DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 15 Вт; #: 2; U вх: 9....
A- TEN 8-1223 (TRACO) DIP2410 в линейках 10 шт короткого замыкания, перегрузки Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-4823WI (TRACO) DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 18.... короткого замыкания, перегрузки Защита от КЗ: продолжительная с автовосстановлением
A- TEN 15-2423 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- RP15-2415DFW (RECOM) 2X1INCH DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:...
A- RP10-2415DEW/N/M2 (RECOM)

A- RP10-2415DEW (RECOM) 2"x1"(stand)

A- REC15-2415DZ/H2/M (RECOM) 2X1INCH

A- THR 10-2423WI (TRACO) КЗ, перегрузка, перенапряжение
A- TEN 10-1223 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 10-2423 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 12-4823 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- THD 10-1223 (TRACO) DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 10 Вт; #: 2; U вх: 9.... короткого замыкания, перенапряжения Защита от КЗ: продолжительная с автовосстановлением
A- THN 10-2423WIR (TRACO) 4 шт КЗ, перегрузка, перенапряжение
A- TEN 15-4823 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- THN 10-4823WIR (TRACO) КЗ, перегрузка, перенапряжение
A- THD 10-2423N (TRACO) DIP2410 1 шт

A- THD 10-2423WIN (TRACO) DIP2410 5 шт
A- THN 10-7223WIR (TRACO) КЗ, перегрузка, перенапряжение
A- THD 10-4823N (TRACO) DIP2410

A- THD 10-4823WIN (TRACO) DIP2410 в линейках 10 шт

A- THD 12-1223 (TRACO) DIP2410 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 12 Вт; #: 2; U вх: 9.... Защита от КЗ: продолжительная с автовосстановлением
A- THN 15-2423 (TRACO) в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 15 Вт; #: 2; U вх:... дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения
A- THN 15-2423WI (TRACO) 1 шт дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения

Файлы 2

показать свернуть
NSD10-D 10W DC-DC Regulated Dual Output series ■ Features : Wide 4:1 DC input range Protections: Short circuit / Overload / Over voltage 1000VDC I/O isolation Built-in EMI filter Cooling by free air convection Built-in remote ON-OFF control 100% full load burn-in test Lost cost High reliability 2 years warranty SPECIFICATION TPTC004 MODEL OUTPUT UL62368-1 NSD10-12D5 NSD10-12D12 NSD10-12D15 NSD10-48D5 NSD10-48D12 NSD10-48D15 DC VOLTAGE 5V -5V 12V -12V 15V -15V 5V -5V 12V -12V 15V -15V RATED CURRENT 1A 1A 0.42A 0.42A 0.33A 0.33A 1A 1A 0.42A 0.42A 0.33A 0.33A CURRENT RANGE 0.05 ~ 1A 0.05 ~ 1A 0.02 ~ 0.42A 0.02 ~ 0.42A 0.016 ~ 0.33A 0.016 ~ 0.33A 0.05 ~ 1A 0.05 ~ 1A 0.02 ~ 0.42A 0.02 ~ 0.42A 0.016 ~ 0.33A 0.016 ~ 0.33A RATED POWER 10W CAPACITIVE LOAD (max.) ±1000uF 10.08W 9.9W 10W 10.08W 9.9W ±2.5% ±2.5% ±3.0% ±2.5% ±2.5% ±2.0% ±1.0% ±2.0% ±2.0% ±1.0% 77% 48VDC 22 ~ 72VDC 78% 77% 77% RIPPLE & NOISE (max.) Note.2 75mVp-p(10% ~ 100% load) VOLTAGE TOLERANCE Note.3 ±4.0% INPUT PROTECTION FUNCTION ENVIRONMENT LINE REGULATION ±1.0% LOAD REGULATION ±3.0% SETUP TIME RATED DC INPUT VOLTAGE RANGE EFFICIENCY (Typ.) 100ms/RATED DC INPUT at full Load 12VDC 9.8 ~ 36VDC 76% 77% DC CURRENT SHUTDOWN IDLE CURRENT 1.4A/12VDC 20mA/12VDC OVERLOAD Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed OVER VOLTAGE(CLAMP) 5.75 ~ 7.5V -5.75 ~ -7.5V 13.8 ~ 18V -13.8 ~ -18V 17.3 ~ 22.5V -17.3 ~ -22.5V 5.75 ~ 7.5V Note.4 Recovers automatically after fault condition is removed SHORT CIRCUIT Logic "1" OPEN: ON logic "0" GND: OFF ON/OFF CONTROL -25 ~ +70℃ WORKING TEMP. WORKING HUMIDITY 0% ~ 95% RH max. STORAGE TEMP., HUMIDITY -40 ~ +85℃, 0 ~ 95% RH TEMP. COEFFICIENT SAFETY STANDARDS SAFETY & ISOLATION VOLTAGE ISOLATION RESISTANCE EMC (Note 5) EMC EMISSION EMC IMMUNITY MTBF OTHERS -5.75 ~ -7.5V 13.8 ~ 18V -13.8 ~ -18V 17.3 ~ 22.5V -17.3 ~ -22.5V ±0.03%/℃ (0~60℃) UL62368-1, EAC TP TC 004 approved, Design refer to BS EN/EN62368-1 I/P-O/P:1KVDC I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 1878.5K hrs min. MIL-HDBK-217F (25℃) 50.8*25.4*10mm (2"*1"*0.394") (L*W*H) 0.02Kg; 300pcs/7Kg/0.94CUFT DIMENSION PACKING NOTE 0.4A/48VDC 1. All parameters NOT specially mentioned are measured at 12, 48VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Short circuit not more than 60 seconds. 5. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 230mm*230mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 6. To insure proper operation, a 220uF/100V electrolytic capacitor with Esr <1Ω must be added to the input line. 7. EMC filter suggestion: 80uH + Vin - 680uF + + PSU Vo - 8. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:NSD10-D-SPEC 2021-06-17 PDF
Документация на NSD10-48D5

NSD10-D-20210621.cdr

Дата модификации: 17.08.2021

Размер: 59.4 Кб

2 стр.

Документация на серию NSD10-D

NSD10-D.cdr

Дата модификации: 26.02.2008

Размер: 568 Кб

2 стр.
