DR-4505

MEAN WELL
AC-DC на DIN-рейку (DC-DC), 45Вт, Uвх=85-264VAC (120-370VDC), один выход 5В/5А, подстр. Uвых=-5/+10%, DIN-рейка, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 93х78х67 мм, 0...+45°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии DR-45

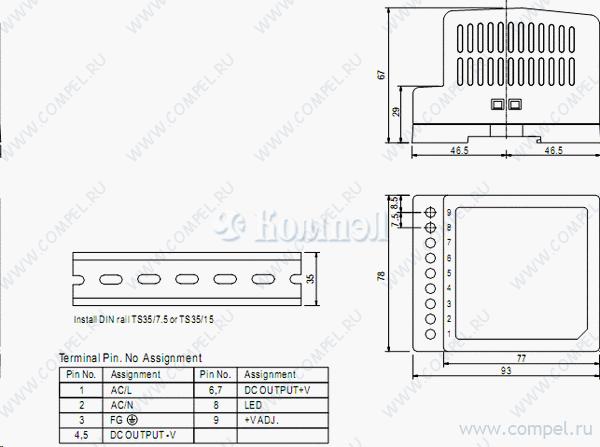

Чертеж серии DR-45



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 78×93×67 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ HDR-60-5 (MW)

— в коробках 60 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 32.5W, Hybrid
P+ DR-60-5 (MW)

— 48 шт AC-DC сетевой преобразователь - P вых: 32 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 6.5 ... КЗ, перегрузка, перенапряжение — AC-DC Regulated Power Supply Module, 1 Output, 32.5W, Hybrid
A+ MDR-40-5 (MW)

— в коробках 42 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 5 В; U1: 5...6 В; I1: до 6 А; Стаб... КЗ, перегрузка, перенапряжение Низкое энергопотребление (менее 0,75 Вт) при работе без нагрузки
A+ LI60-20B05PR2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ DRAN30-05 (CHINFA)

— в коробках 15 шт AC-DC сетевой преобразователь - P вых: 30 Вт; Выход: 5 В; U1: 5...5.5 В; I1: до 6 А; Ст... КЗ, перегрузка, перенапряжение — — —
A+ DRS-5V50W1NZ (DELTA)

—

 — перенапряжение, перегрузка, перегрев, КЗ — — — — — — —

Файлы 2

показать свернуть
45W Single Output Industrial DIN Rail Power Supply DR-45 series ■ Features : Universal AC input/Full range Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved LED indicator for power on 100% full load burn-in test Fix switching frequency at 100KHz 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION MODEL OUTPUT INPUT DR-4505 DR-4512 DR-4515 DR-4524 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 5A 3.5A 2.8A 2A CURRENT RANGE 0 ~ 5A 0 ~3. 5A 0 ~ 2.8A 0 ~ 2A RATED POWER 25W 42W 42W 48W RIPPLE & NOISE (max.) Note.2 100mVp-p 200mVp-p 240mVp-p 480mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V VOLTAGE TOLERANCE Note.3 ±2.0% ±1.0% ±1.0% ±1.0% LINE REGULATION ±1.0% ±1.0% ±1.0% ±1.0% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 800ms, 60ms/230VAC at full load HOLD UP TIME (Typ.) 60ms/230VAC at full load VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 77% 80% 72% 1.5A/115VAC 0.75A/230VAC COLD START 28A/115VAC 56A/230VAC PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY (Note 4) OTHERS 77% <1mA / 240VAC 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V Protection type : Shut off o/p voltage, clamping by zener diode Tj 135℃ typically (U1) detect on heat sink of power transistor Protection type : Shut down o/p voltage, re-power on to recover -10 ~ +50℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, TUV EN60950-1, EAC TP TC 004 approved ISOLATION RESISTANCE EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55011,EN55032 (CISPR32), EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A, EAC TP TC 020 DIMENSION PACKING NOTE 120 ~ 370VDC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) OVERLOAD EMC 4.75 ~ 5.5V EFFICIENCY (Typ.) LEAKAGE CURRENT SAFETY & www. tuv.com ID 2000000000 I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC 364.6K hrs min. MIL-HDBK-217F (25℃) 93*78*67mm (L*W*H) 0.31Kg; 48pcs/17.5Kg/1.3CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). File Name:DR-45-SPEC 2018-01-12 PDF
Документация на DR-4524

DR-45-20180112.cdr

Дата модификации: 08.01.2018

Размер: 83.2 Кб

2 стр.

45W Single Output Industrial DIN Rail Power Supply DR-45 series Features : Universal AC input/Full range Protections:Short circuit/Over load/Over voltage/Over temperature Cooling by free air convection Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved LED indicator for power on 100% full load burn-in test Fix switching frequency at 100KHz 3 years warranty R SPECIFICATION MODEL DR-4505 DR-4512 DR-4515 DR-4524 DC VOLTAGE 5V 12V 15V 24V RATED CURRENT 5A 3.5A 2.8A 2A CURRENT RANGE 0 ~ 5A 0 ~3. 5A 0 ~ 2.8A 0 ~ 2A RATED POWER 25W 42W 42W 48W 200mVp-p 240mVp-p 480mVp-p 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V RIPPLE & NOISE (max.) Note.2 100mVp-p OUTPUT INPUT VOLTAGE ADJ. RANGE VOLTAGE TOLERANCE Note.3 2.0% 1.0% 1.0% 1.0% LINE REGULATION 1.0% 1.0% 1.0% 1.0% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% SETUP, RISE TIME 800ms, 60ms/230VAC at full load HOLD TIME (Typ.) 100ms/230VAC at full load VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 72% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.5A/115VAC 0.75A/230VAC COLD START 28A/115VAC 56A/230VAC OVER LOAD Shut down o/p voltage, re-power on to recover Tj 135 typically (U1) Detect on heat sink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -10 ~ +50 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL508, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55011,EN55022 (CISPR22) Class B Compliance to EN61000-3-2,-3 HARMONIC CURRENT EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2 (EN50082-2) Heavy industry level, criteria A MTBF 364.6K hrs min. MIL-HDBK-217F (25 93*78*67mm (L*W*H) 0.31Kg; 48pcs/16.1Kg/1.3CUFT DIMENSION PACKING NOTE 80% <1mA / 240VAC TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE OTHERS 77% 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY (Note 4) 77% LEAKAGE CURRENT OVER TEMPERATURE EMC 120 ~ 370VDC EFFICIENCY (Typ.) PROTECTION OVER VOLTAGE SAFETY & 4.75 ~ 5.5V ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:DR-45-SPEC 2005-10-20 PDF
Документация на серию DR-45

DR-45.cdr

Дата модификации: 24.10.2005

Размер: 265 Кб

2 стр.
