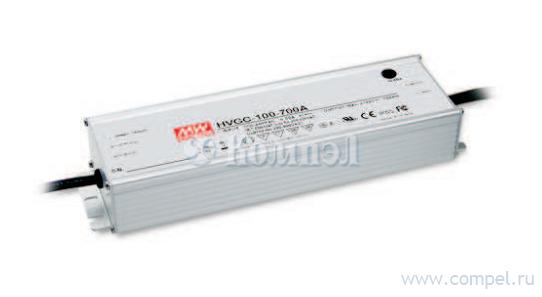

HVGC-100-700B

Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования ШИМ, 0/1-10 В, потенциометр внешний
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Эффективность
Функция защиты КЗ, перегрузка, перенапряжение, перегрев
Температура рабочая
Размер 236×68×38.8 мм
Применение для промышленного и наружного освещения
Особенности широкий вход, низкие пульсации
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип преобразователя Мощность выходная Напряжение выходное Ток выходной Напряжение входное Режим стабилизации Димминг Исполнение конструктивное Степень защиты (IP) Тип управления выходом Напряжение входное (AC) Напряжение входное (DC) Напряжение изоляции Количество выходов Коэффициент мощности Эффективность Функция защиты Температура рабочая Применение Особенности Карточка
товара
F~ ИПС100-700Т IP67 1410 (АРГОС) 1 шт

Файлы 2

показать свернуть
100W Constant Current Mode LED Driver HVGC-100 series User’s Manual 110 M M IP65 IP67 ■ Features Wide input range 180 ~ 528VAC Constant Current mode output  Metal housing with ClassⅠdesign  Built-in active PFC function IP67 / IP65 design for indoor or outdoor installations  Function options: output adjustable via potentiometer; Bauar t gepruft Sicherheit egel ma ge od o s be wac g www.tuv.com ID 2000000000 ■ Applications  LED street lighting  LED high-bay lighting Parking space lighting  LED fishing lamp 3 in 1 dimming (dim-to-off) ; Timer dimming  Typical lifetime>50000 hours  5 years warranty ■ Description HVGC-100 series is a 100W LED AC/DC LED drive featuring the constant current mode and high voltage output. HVGC-100 operates from 180 ~ 528VAC and offers models with different rated current, 350mA and 700mA, respectively. Thanks to the high efficiency up to 91%, with the fanless design, the entire series is able to operate for -40℃ ~ +90℃ case temperature under free air convection. The design of metal housing and IP67/IP65 ingress protection level allows this series to fit both indoor and outdoor applications. HVGC-100 is equipped with various function options, such as dimming methodologies, so as to provide the optimal design flexibility for LED lighting system. ■ Model Encoding HVGC - 100 - 700 A Function options Rated output current(350/700mA) Rated wattage Series name Type A B IP Level IP65 IP67 AB IP65 D IP67 Function Io adjustable through built-in potentiometer. 3 in 1 dimming function (0~10Vdc, 10V PWM signal and resistance) Io adjustable through built-in potentiometer & 3 in 1 dimming function (0~10Vdc, 10V PWM signal and resistance) Timer dimming function, contact MEAN WELL for details(safety pending). Note In Stock In Stock In Stock By request File Name:HVGC-100-SPEC 2021-09-03 PDF
Документация на HVGC-100-700B

HVGC-100.cdr

Дата модификации: 10.09.2021

Размер: 597 Кб

9 стр.

HVGC-100 100W Single Output LED Power Supply ¡¡E¡½ E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E series Features : Constant current design Wide input range 180~480VAC Built-in active PFC function High efficiency up to 91% Protections: Short circuit / Over voltage / Over temperature Cooling by free air convection OCP point adjustable through output cable or internal potentiometer IP67 / IP65 design for indoor or outdoor installations Three in one dimming function (0~10Vdc or 10V PWM signal or resistance) Suitable for LED lighting and street lighting applications Compliance to worldwide safety regulations for lighting Suitable for dry / damp / wet locations 5 years warranty (Note.6) 110 F HVGC-100-350 A M M IP65 IP67 A : IP65 rated. Output voltage and constant current level can be adjusted through internal potentiometer. B : IP67 rated. Constant current level adjustable through output cable with 0~10Vdc or 10V PWM signal or resistance. D (option) : IP67 rated. Timer dimming function, contact MEAN WELL for details. SPECIFICATION HVGC-100-350 HVGC-100-700 350mA ¡Ó5.0% 700mA CURRENT ACCURACY OUTPUT VOLTAGE 29 ~ 285V 15 ~ 142V RATED POWER 99.75W MODEL RATED CURRENT OUTPUT CURRENT ADJ. RANGE PROTECTION 0.5Vp-p Can be adjusted by internal potentiometer A type only 210 ~ 350mA 420 ~ 700mA SETUP, RISE TIME 3000ms, 150ms at full load HOLD UP TIME (Typ.) 30ms at full load VOLTAGE RANGE INPUT 99.4W RIPPLE & NOISE (max.) Note.2 1Vp-p 440VAC / 347VAC ; B type 5000ms, 150ms at 95% load 440VAC / 347VAC 440VAC / 347VAC Note.3 180 ~ 480VAC 254VDC ~ 679VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF 0.98/230VAC, PF 0.98/277VAC, PF 0.97/347VAC, PF 0.94/440VAC at full load (Please refer to "Power Factor Characteristic" curve) EFFICIENCY (Typ.) 91% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.32A / 347VAC COLD START 25A(twidth=360 s measured at 50% Ipeak) at 440VAC LEAKAGE CURRENT <0.75mA / 440VAC ¡Ù ¡Ù ¡Ù ¡Ù 91% 0.26A / 440VAC £g SHORT CIRCUIT Constant current limiting, recovers automatically after fault condition is removed OVER VOLTAGE 300 ~ 320V 150 ~ 160V Protection type : Shut down o/p voltage with auto-recovery or re-power on to recovery OVER TEMPERATURE 100 10 (RTH2) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP. -40 ~ +70 WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT ¢J ¡Ó ¢J ¢J (Refer to "Derating Curve") 20 ~ 95% RH non-condensing ¢J ¡Ó0.03%/¢J (0 ~ 50¢J) -40 ~ +80 , 10 ~ 95% RH VIBRATION 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes SAFETY STANDARDS Note.4 UL8750, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP65 or IP67 approved ; design refer to UL60950-1, TUV EN60950-1 SAFETY & EMC OTHERS WITHSTAND VOLTAGE I/P-O/P:3.75KVAC ISOLATION RESISTANCE EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015, EN61000-3-2 Class C ( 50% load) ; EN61000-3-3, FCC part 15 class B EMC IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level (surge 4KV), criteria A 186.1K hrs min. MIL-HDBK-217F (25 ) DIMENSION 236*68*38.8mm (L*W*H) 1.18Kg; 12pcs/15.2Kg/0.74CUFT PACKING NOTE I/P-FG:2KVAC O/P-FG:0.5KVAC ¡Ù ¢J ¢J ¢J 1. All parameters NOT specially mentioned are measured at 347VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 2.2uf parallel capacitor. 3. Derating may be needed under low input voltages. Please check the static characteristics for more details. 4. Safety and EMC design refer to EN60598-1, CNS15233, GB7000.1. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 6. Refer to warranty statement. File Name:HVGC-100-SPEC 2012-12-26 PDF
Документация на серию HVGC-100B

HVGC-100.cdr Keywords:

Дата модификации: 09.01.2013

Размер: 227.3 Кб

6 стр.

    Публикации 2

    показать свернуть
    02 января 2014
    статья

    Электропитание на улицах: источники питания для «наружных» светодиодных светильников

    Производителю светодиодных светильников необходимо обладать максимально полной информацией об имеющихся в открытом доступе источниках питания. Источник питания является важной составной частью светодиодного светильника и оказывает непосредственное... ...читать

    17 апреля 2012
    новость

    Высокоэффективные LED драйверы для однофазных и трехфазных сетей

    HVG–100 и HVGC–100 мощностью 96 и 100 Вт – новые модели AC–DC преобразователей для светодиодного освещения от компании MEAN WELL. Данные источники питания выполнены в пыле/влагозащищенном металлическом корпусе и подойдут... ...читать
