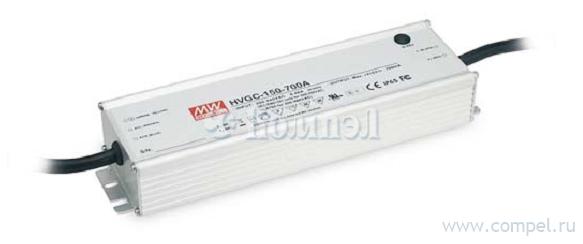

HVGC-150-700A

AC-DC сетевой преобразователь HVGC-150-700A (MW) - P вых: 150 Вт; Выход: ток; U1: до 215 В; I1: 700 мА; Стабилизация: ток; Вход: 220/380В авто Основные характеристики Выходная мощность (ном): 150 Вт Напряжение 1 канала: до 215 В Выходной ток 1 канала: 700 мА Тип стабилизации: ток Вход: 220/380В авто Конструктивное исполнение: в кожухе Возможности: LED драйвер, ККМ Типы защиты: КЗ, перегрев, перегрузка, перенапряжение Количество выходов: 1 Тип управления выходом: ШИМ, 1-10 В, Потенциометр внутренний Исполнение: 65 Входное напряжение AC: 180...528 В Входное напряжение DC: 254...747 В Коэффициент мощности: 0.99 Напряжение изоляции вход-выход: 3.75 кВ Напряжение изоляции вход-земля: 1.88 кВ Напряжение изоляции выход-земля: 500 В КПД: 90 % Шум: 750 мВ Размер: 245 x 68 x 38.8 мм Рабочая температура: -40...70 °C Температура хранения: -40...80 °C
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности LED драйвер, ККМ, низкие пульсации
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 245×68×38.8 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 22

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ HLG-120H-C700A (MW) в коробках 12 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 0.7 А; U1: 107...215 В; I1: 350..... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ XLG-150-L-A (MW) 4 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перегрев, перенапряжение
A+ XLG-150-L-AB (MW) в коробках 4 шт LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перегрев, перенапряжение ШИМ, 0-10 В, потенциометр внешний
A+ ELG-150-C700 (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ ELG-150-C700A (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ ELG-150-C700B (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний
A+ ELG-150-C700DA (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перенапряжение, перегрев
A+ LPC-150-700 (MW) в коробках 20 шт AC-DC преобразователь (LED драйвер; стабилизация тока); мощность 150 Вт; выходное напря...
A+ EDC-150S105SV-0007 (INVENT) 1 шт

A+ EUC-150S070STA (INVENT) на поддоне 5 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 0.7 А; U1: 107...214 В; I1: 700 м...
A+ Xitanium 150W 0.7A 230V I175 (PHILIPS) 10 шт LED драйвер, ККМ, низкие пульсации
A+ Xitanium 150W 0.7A 230V Y (PHILIPS) 12 шт LED драйвер, ККМ, низкие пульсации
A+ HVGC-150-700B (MW) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 0.7 А; U1: 21...215 В; I1: 700 мА... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний
A+ ELG-150-C700-3Y (MW) 1 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ ELG-150-C700D2 (MW) 1 шт LED драйвер, ККМ, низкие пульсации, димминг, перепрограммируемый
A+ ELGT-150-C700 (MW) 3 шт

A+ ELGT-150-C700A (MW)

A+ ELGT-150-C700B (MW)

ШИМ, 1-10 В, потенциометр внешний
A+ ELGT-150-C700DA (MW)

A+ HLG-120H-C700B (MW) в коробках 12 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 0.7 А; U1: 107...215 В; I1: 700 м... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний
A+ EUC-150S070DT (INVENT) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 0.7 А; U1: 107...214 В; I1: 700 м...
A+ EUP-150S105SV (INVENT) 1 шт LED драйвер, DIP-переключатель, ККМ

Файлы 1

показать свернуть
HVGC-150 150W Single Output LED Power Supply series Features : Constant current design Wide input range 180~528VAC Built-in active PFC function High efficiency up to 91% Protections: Short circuit / Over voltage / Over temperature Cooling by free air convection OCP point adjustable through output cable or internal potentiometer IP67 / IP65 design for indoor or outdoor installations Three in one dimming function (0~10Vdc or 10V PWM signal or resistance) Suitable for LED lighting and street lighting applications Compliance to worldwide safety regulations for lighting Suitable for dry / damp / wet locations 5 years warranty (Note.6) 110 F HVGC-150-350 A M M Bauar t gepruft Sicherheit egel ma ge od o s be wac g IP65 IP67 www.tuv.com ID 2000000000 A : IP65 rated. Output voltage and constant current level can be adjusted through internal potentiometer. B : IP67 rated. Constant current level adjustable through output cable with 0~10Vdc or 10V PWM signal or resistance. D (option) : IP67 rated. Timer dimming function, contact MEAN WELL for details. SPECIFICATION MODEL RATED CURRENT CURRENT ACCURACY OUTPUT HVGC-150-700 HVGC-150-1050 HVGC-150-1400 350mA 500mA 700mA 1050mA 1400mA MAX. OUTPUT VOLTAGE 42 ~ 428V 30 ~ 300V 21 ~ 215V 15 ~ 143V 12 ~ 107V RATED POWER 149.8W 150W 150.5W 150.15W 149.8W 1.5Vp-p 1Vp-p 0.7Vp-p 0.5Vp-p 630 ~ 1050mA 840 ~ 1400mA RIPPLE & NOISE (max.) Note.2 2Vp-p Can be adjusted by internal potentiometer A type only 210 ~ 350mA 300 ~ 500mA SETUP, RISE TIME 2700ms, 150ms at full load HOLD UP TIME (Typ.) 18ms at full load VOLTAGE RANGE 420 ~ 700mA 480VAC / 347VAC ; B type 5000ms, 150ms at 95% load 480VAC / 347VAC 480VAC / 347VAC Note.3 180 ~ 528VAC 254VDC ~ 747VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF 0.98/230VAC, PF 0.97/277VAC, PF 0.95/347VAC, PF 0.93/480VAC at full load (Please refer to "Power Factor Characteristic" curve) EFFICIENCY (Typ.) 91% 91% 91% 0.5A / 347VAC 0.38A / 480VAC COLD START 35A(twidth=790 s measured at 50% Ipeak) at 480VAC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) PROTECTION HVGC-150-500 5.0% CURRENT ADJ. RANGE INPUT HVGC-150-350 90% 90% 151 ~ 165V 113 ~ 124V LEAKAGE CURRENT <0.75mA / 480VAC SHORT CIRCUIT Constant current limiting, recovers automatically after fault condition is removed OVER VOLTAGE 430 ~ 460V 316 ~ 346V 226 ~ 247V Protection type : Shut down o/p voltage, re-power on to recovery OVER TEMPERATURE 95 10 (RTH2) Protection type : Shut down o/p voltage with auto-recovery or re-power on to recovery WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION -40 ~ +70 (Refer to "Derating Curve") 20 ~ 95% RH non-condensing -40 ~ +80 0.03%/ , 10 ~ 95% RH (0 ~ 60 ) 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes SAFETY STANDARDS Note.4 UL8750, CSA C22.2 No. 250.0-08, TUV EN61347-1, EN61347-2-13, IP65 or IP67 approved SAFETY & EMC WITHSTAND VOLTAGE I/P-O/P:3.75KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015, EN61000-3-2 Class C ( 50% load) ; EN61000-3-3, FCC part 15 class B EMC EMISSION EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE I/P-FG:2KVAC O/P-FG:0.5KVAC Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level (surge 4KV), criteria A 179.5K hrs min. MIL-HDBK-217F (25 ) 245*68*38.8mm (L*W*H) 1.24Kg; 12pcs/15.9Kg/0.78CUFT 1. All parameters NOT specially mentioned are measured at 347VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf parallel capacitor. 3. Derating may be needed under low input voltages. Please check the static characteristics for more details. 4. Safety and EMC design refer to EN60598-1, CNS15233, GB7000.1. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 6. Refer to warranty statement. File Name:HVGC-150-SPEC 2012-12-28 PDF
Документация на серию HVGC-150

HVGC-150.cdr

Дата модификации: 23.01.2013

Размер: 153.7 Кб

6 стр.
