LPC-35-700

ИП для светодиодного освещения: 35 Вт; 700 мА (стаб. по току); вход: 90...264 В; IP67
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

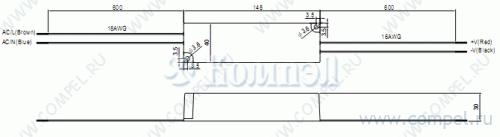

Размер 148×40×30 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ APC-35-700 (MW) в коробках 72 шт
A+ ODLC-45-700 (MW) в коробках 24 шт LED драйвер, ККМ, низкие пульсации, димминг
A+ PCD-40-700B (MW) в коробках 30 шт AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 0.7 А; U1: 34...57 В; I1: 700 мА; ...
A+ LCM-40 (MW) в коробках 54 шт ИП для светодиодного освещения: 42 Вт; 350-1050 мА переключаемый / 2…118 В (стаб. по то... 0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А, 1.05 А LED драйвер, ККМ, низкие пульсации, дополнительный выход 12 В, димминг
A+ LCM-40KN (MW) в коробках 50 шт 0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А, 1.05 А LED драйвер, ККМ, KNX, низкие пульсации
A+ ИПС40-700Т IP67 2100 (АРГОС) 1 шт LED драйвер, ККМ, низкие пульсации КЗ, ХХ, грозозащита,  защита от 380 В,  термозащита
A+ ИПС40-700Т[60] IP67 0310 (АРГОС) 1 шт LED драйвер, ККМ, низкие пульсации КЗ, ХХ, грозозащита,  защита от 380 В,  термозащита
A+ Xitanium 36W/m 0.3-1.05A 54V TD 230V (PHILIPS) 20 шт
A+ IDLC-45-700 (MW) 30 шт LED драйвер, ККМ, низкие пульсации
A+ IDLC-45-700DA (MW)

A+ IDLC-45A-700 (MW) 1 шт LED драйвер, ККМ, низкие пульсации
A+ PLD-40-700B (MW) 1 шт AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 0.7 А; U1: 34...57 В; I1: 700 мА; ...
A+ PLM-40-700 (MW) 10 шт
A+ PLM-40E-700 (MW) в коробках 60 шт
A+ ODLC-45-700DA (MW)

A+ LCM-40BLE (MW)

0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А, 1.05 А
A+ LCM-40BLE-AUX (MW)

0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А, 1.05 А
A+ LCM-40DA (MW) в коробках 54 шт AC-DC сетевой преобразователь - P вых: 40 Вт; Выход: 0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А... 0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А, 1.05 А LED драйвер, ККМ, низкие пульсации, димминг
A+ ODLC-45A-700 (MW)

A+ LCM-40U (MW)

0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А, 1.05 А
A+ LCM-40UDA (MW)

0.35 А, 0.5 А, 0.6 А, 0.7 А, 0.9 А, 1.05 А
A+ ИПС40-700ТУ DALI IP20 2012 (АРГОС)

LED драйвер, ККМ, низкие пульсации
A+ EUC-036S070DT (INVENT) AC-DC сетевой преобразователь - P вых: 36 Вт; Выход: 0.7 А; U1: 26...52 В; I1: 700 мА; ...
A+ EUC-036S070ST (INVENT) 1 шт AC-DC сетевой преобразователь - P вых: 36 Вт; Выход: 0.7 А; U1: 26...52 В; I1: 700 мА; ...

Файлы 1

показать свернуть
LPC-35 35W Single Output Switching Power Supply ¡¡E¡½ E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E Features : Constant current design Universal AC input / Full range Withstand 300VAC surge input for 5 seconds Protections: Short circuit / Over voltage Cooling by free air convection Fully encapsulated with IP67 level (Note.8) Fully isolated plastic case Class power unit, no FG Class 2 power unit Pass LPS Suitable for LED lighting and moving sign applications (Note.7) 100% full load burn-in test Low cost, high reliability 2 years warranty ¢º LPS IP67 SPECIFICATION MODEL OUTPUT LPC-35-700 LPC-35-1050 LPC-35-1400 1050mA 1400mA DC VOLTAGE RANGE 9 ~ 48V 9 ~ 30V 9 ~ 24V RATED POWER 33.6W 31.5W 33.6W 200mVp-p 200mVp-p VOLTAGE TOLERANCE Note.3 CURRENT ACCURACY LOAD REGULATION SETUP, RISE TIME VOLTAGE RANGE 50ms/230VAC Note.4 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 85% AC CURRENT (Typ.) INRUSH CURRENT(max.) LEAKAGE CURRENT PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION EMC 127 ~ 370VDC 0.7A/230VAC £g COLD START 55A(twidth=500 s measured at 50% Ipeak) at 230VAC 0.25mA / 240VAC 50.4 ~ 60V 31.5 ~ 40.5V 27.6 ~ 32.4V Protection type : Shut off o/p voltage, clamping by zener diode -30 ~ +70 ¢J (Refer to "Derating Curve") 20 ~ 90% RH non-condensing ¢J ¡Ó0.03%/¢J (0 ~ 50¢J) -40 ~ +80 , 10 ~ 95% RH 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL1310, CAN/CSA C22.2 No. 223-M91(except for LPC-35-700), IP67 approved ; design refer to TUV EN60950-1 WITHSTAND VOLTAGE I/P-O/P:3KVAC ISOLATION RESISTANCE I/P-O/P:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2 Class A, EN61000-3-3 EMC EMISSION EMC IMMUNITY DIMENSION PACKING NOTE 1.1A/115VAC 500ms, 120ms / 115VAC at full load 16ms/115VAC at full load SAFETY STANDARDS MTBF OTHERS ¡Ó5.0% ¡Ó5.0% Ó¡ 1.0% Ó¡ 2.0% Note.6 500ms, 120ms / 230VAC HOLD UP TIME (Typ.) SAFETY & ( except for 700mA ) 700mA LINE REGULATION INPUT ( for 700mA only) RATED CURRENT RIPPLE & NOISE (max.) Note.2 200mVp-p series ¢J Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A 743.5K hrs min. MIL-HDBK-217F (25 ) ¢J 148*40*30mm (L*W*H) 0.34Kg; 40pcs/14.6Kg/0.63CUFT ¢J 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristics for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 6. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 7. The unit might not be suitable for lighting applications in EU countries. Please check with your local authorities for the possible use of the unit. 8. Suitable for indoor use or outdoor use without direct sunlight exposure. Please avoid immerse in the water over 30 minute. File Name:LPC-35-SPEC 2012-12-26 PDF
Документация на серию LPC-35

LPC-35.cdr Keywords:

Дата модификации: 09.01.2013

Размер: 69.1 Кб

2 стр.
