LPHC-18-350

AC-DC, 16.8Вт, токовый выход, IP67, вход 180…264В AC, выход 350мА/6...48В, изоляция 3000В AC, в кожухе 140х30х20мм, -30…+70°С
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

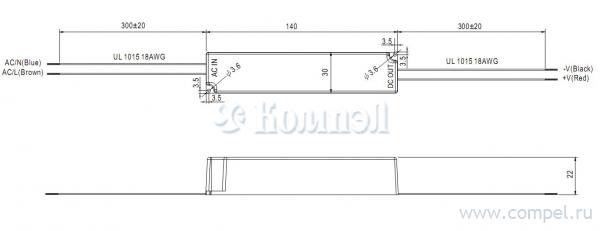

Размер 140×30×22 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 7

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
F~ LPC-20-350 (MW) в коробках 60 шт AC-DC сетевой преобразователь - P вых: 16 Вт; Выход: 0.35 А; U1: 3...48 В; I1: 350 мА; ...
A+ PCD-25-350B (MW) 1 шт ИП для светодиодного освещения: 25 Вт; 40-58 В, до 350 мА (стаб. по току); вход: 180…29...
A+ ELP18X1LS (EAGLE) 1 шт AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 0.35 А; U1: 30...72 В; I1: 350 мА;... КЗ, перегрузка, перенапряжение, перегрев
A+ RACT18-350 (RECOM)

A+ RACT20-350 (RECOM)

A+ RACD20-350-LP (RECOM)

A+ LA20PE-350 (HGPOWER) 1 шт AC-DC сетевой преобразователь - P вых: 22 Вт; Выход: 0.35 А; U1: 30...70 В; I1: 350 мА;...

Файлы 2

показать свернуть
LPHC-18 18W Single Output Switching Power Supply series User’s Manual ■ Features : Constant current mode power supply 180-264VAC input only Fully encapsulated with IP67 level (Note.6) Protections:Short circuit / Over voltage / Over temperature Cooling by free air convection Class Ⅱ power unit, no FG Pass LPS 100% full load burn-in test Suitable for LED related fixture or appliance (such as LED Decoration or Advertisement devices) High reliability / Low cost 2 years warranty LPS IP67 SPECIFICATION MODEL OUTPUT INPUT LPHC-18-350 LPHC-18-700 RATED CURRENT 350mA 700mA DC VOLTAGE RANGE RATED POWER 6~48V 16.8W 6~25V 17.5W RIPPLE & NOISE (max.) Note.2 300mVp-p LINE REGULATION ±1.0% LOAD REGULATION ±3.0% 3600ms, 100ms / 230VAC HOLD UP TIME (Typ.) 20ms/230VAC at full load VOLTAGE RANGE 180 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 80% AC CURRENT INRUSH CURRENT(Typ.) 0.3A/230VAC COLD START 50A(twidth=190μs measured at 50% Ipeak) at 230VAC MAX. No. of PSUs on 16A CIRCUIT BREAKER 13 units (circuit breaker of type B) / 22 units (circuit breaker of type C) at 230VAC PROTECTION 254 ~ 370VDC 80% 0.25mA / 240VAC 50.4~ 60V 28.75~ 33.75V Protection type : Shut off o/p voltage, clamping by zener diode OVER TEMPERATURE Tj 170℃ typically (U1) Detect on main control IC Protection type : Hiccup mode, recovers automatically after temperature goes down WORKING TEMP. -30~ +70℃ (Refer to "Derating Curve") WORKING HUMIDITY 20 ~ 90% RH non-condensing ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE EMC ISOLATION RESISTANCE NOTE 250mVp-p SETUP, RISE TIME OVER VOLTAGE OTHERS THOMAS SAMUEL THOMAS SAMUEL R-41027766 VOLTAGE TOLERANCE Note.3 ±5.0% CURRENT ACCURACY ±8.0% LEAKAGE CURRENT (Note 5) IS 15885(Part 2/Sec13) EMC EMISSION EMC IMMUNITY -40 ~ +80℃, 10 ~ 95% RH ±0.2%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes BIS IS15885, EAC TP TC 004, IP67,LVD BS EN/EN62368-1 approved; design refer to UL1310 Class 2, CAN/CSA C22.2 No. 223-M91 I/P-O/P:3KVAC I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class A, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 MIL-HDBK-217F (25℃) MTBF 1200.6K hrs min. DIMENSION 140*30*22(L*W*H) PACKING 0.175Kg; 70pcs/13.3Kgs/0.71CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristic for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 6. Suitable for indoor use or outdoor use without direct sunlight exposure. 7. This product is not intended for LED applications in the EU.(In the EU NPF/LPF/XLG series are recommended.) 8. To fulfill requirements of latest ErP regulation for lighting luminaires, this LED Driver can only be used behind a switch without permanently connected to mains. ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name: LPHC-18-SPEC 2021-09-03 PDF
Документация на LPHC-18-700

LPHC-18.cdr

Дата модификации: 03.09.2021

Размер: 67.7 Кб

2 стр.

Документация на серию LPHC-18

LPHC-18.cdr

Дата модификации: 18.02.2013

Размер: 594.2 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
