NES-35-12

MEAN WELL
AC/DC преобразователь: В кожухе; 35 Вт; Выход 12В/3А; Вход: 85...264VAC / 120...370VDC; -20...60°C
развернуть ▼ свернуть ▲
Фотография серии NES-35

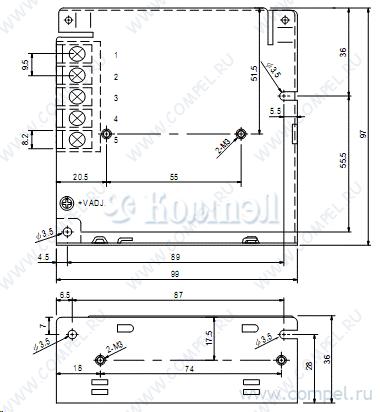

Чертеж серии NES-35



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 99×97×36 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 11

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ LRS-35-12 (MW)

— в коробках 60 шт КЗ, перегрузка, перенапряжение —
F~ RS-35-12 (MW)

— в коробках 45 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 36Вт,Uвх=88-264В AC(125-373В DC),выхо... КЗ, перегрузка, перенапряжение —
A+ LM35-22B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 36W, Hybrid
A+ LDE45-20B12A2S (MORNSUN)

— 5 шт КЗ, перегрузка, перенапряжение — — — —
A+ EPS-45-12-C (MW)

— 1 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение —
A+ LM35-20B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LM35-23B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ HLK-40M12 (HI-LINK)

DIP4

 — — — — — — —
A+ PMT-12V35W1AA (DELTA)

—

 — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —
A+ PMT-12V35W2BA (DELTA)

—

 — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — — — —
A+ NK35-12 (PAIRUI)

—

 — —

Файлы 1

показать свернуть
NES-35 35W Single Output Switching Power Supply series Features : Universal AC input/Full range Protections: Short circuit / Overload / Over voltage Cooling by free air convection 100% full load burn-in test 2 years warranty SPECIFICATION MODEL OUTPUT NES-35-5 NES-35-12 NES-35-15 NES-35-24 DC VOLTAGE 5V 12V 15V 24V 48V RATED CURRENT 7A 3A 2.4A 1.5A 0.8A CURRENT RANGE 0 ~ 7A 0 ~ 3A 0 ~ 2.4A 0 ~ 1.5A 0 ~ 0.8A RATED POWER 35W 36W 36W 36W 38.4W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 150mVp-p 200mVp-p 240mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 1.0% 13.5 ~ 16.5V 1.0% 21.6 ~ 26.4V 1.0% 43.2 ~ 52.8V 1.0% VOLTAGE TOLERANCE Note.3 INPUT LINE REGULATION Note.4 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION Note.5 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 50ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 78% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.75A/115VAC 83% 85% 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V Protection type : Shut down o/p voltage, re-power on to recover WORKING TEMP. -20 ~ +60 86% 27.6 ~ 32.4V 55.2 ~ 64.8V (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 45 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CB(IEC60950-1) Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 DIMENSION PACKING NOTE 81% 0.5 A/230VAC OVERLOAD EMS IMMUNITY MTBF OTHERS 10ms/115VAC at full load 120 ~ 370VDC COLD START 45A <2mA / 240VAC WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE (Note 6) 1200ms, 30ms/115VAC at full load LEAKAGE CURRENT PROTECTION EMC 4.75 ~ 5.5V 2.0% NES-35-48 Compliance to EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1 Light industry level, criteria A 394Khrs min. MIL-HDBK-217F (25 99*97*36mm (L*W*H) 0.36Kg; 45pcs/17.2Kg/0.93CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:NES-35-SPEC 2006-12-27 PDF
Документация на серию NES-35

NES-35.cdr

Дата модификации: 12.01.2007

Размер: 217.6 Кб

2 стр.
