NSD10-48S12

MEAN WELL
DC/DC конвертор: PCB 2"x1"; 10 Вт; Выход 12В / 0.83А; Вход: 22...72 [48] В; -25...70 °C
развернуть ▼ свернуть ▲
Фотография серии NSD10-S

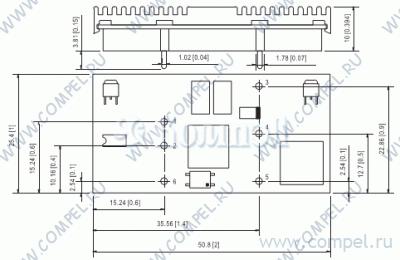

Чертеж серии NSD10-S



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит перегрузка, перенапряжение, перегрев
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Сертификаты медицинские EN55024, light industry level, criteria A
Размер 25.4×50.8×10 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 18

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- URB4812ZP-10WR3 (MORNSUN)

— в линейках 15 шт

 — — — — — — — — — — —
A- NSD10-48D12 (MW)

2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... перегрузка, перенапряжение, перегрев — — — — — — — —
A- DDR-15G-12 (MW)

— в коробках 60 шт КЗ, переполюсовка, пониженное входное напряжение — — — — — — — — — — —
A- MDS15B-12 (MW)

— в линейках 18 шт — — — — — — — — — — — —
A- MDS15C-12 (MW)

— в линейках 18 шт — — — — — — — — — — — —
A- N7812-1C (MW)

— в линейках 100 шт — — — — — — — — — — — —
A- N7812-1PH (MW)

— на поддоне 100 шт на плату, SIP3 открытый, угловой — — — — — — — — — — — —
A- N7812-1PV (MW)

— на поддоне 100 шт — — — — — — — — — — — —
A- NSD10-12D12 (MW)

2X1INCH на поддоне 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... перегрузка, перенапряжение, перегрев — — — — — — — —
A- NSD15-12S12 (MW)

2X15INCH на поддоне 30 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 1; U в... перегрузка, перенапряжение, перегрев — — — — — — — — — —
A- SD-15B-12 (MW)

— 1 шт КЗ, перегрузка, перенапряжение — — — — — — — — —
A- SD-15C-12 (MW)

— в коробках 60 шт КЗ, перегрузка, перенапряжение — — — — — — — — —
A- URB4812YMD-15WR3 (MORNSUN)

DIP-6 в линейках 30 шт

 — — — — — — — — — — —
A- VCB4812SBO-10WR3 (MORNSUN)

— 1 шт на плату, сквозные отверстия, открытый КЗ, перегрузки, от пониженного входного напряжения — — — — — — — — — — —
A- K7812-1000R3 (MORNSUN)

SIP3 в линейках 440 шт — — — — — — — — —
A- K7812M-1000R3 (MORNSUN)

SIP3 в линейках 500 шт стандарт, SCP, неизолированный — — — — — — — — — — —
A- URB2412YMD-15WR3 (MORNSUN)

— в линейках 3 шт

 — — — — — — — — — — —
A- URB2412ZP-10WR3 (MORNSUN)

— 1 шт

 — — — — — — — — — — —

Файлы 2

показать свернуть
NSD10-S 10W DC-DC Regulated Single Output series ■ Features : Wide 4:1 DC input range Protections: Short circuit / Overload / Over voltage 1000VDC I/O isolation Built-in EMI filter Cooling by free air convection Built-in remote ON-OFF control 100% full load burn-in test Low cost High reliability 2 years warranty SPECIFICATION TPTC004 MODEL OUTPUT UL62368-1 NSD10-12S3 NSD10-12S5 NSD10-12S9 NSD10-12S12 NSD10-12S15 NSD10-48S3 NSD10-48S5 NSD10-48S9 NSD10-48S12 NSD10-48S15 DC VOLTAGE 3.3V 5V 9V 12V 15V 3.3V 5V 9V 12V 15V RATED CURRENT 2.5A 2A 1.1A 0.83A 0.67A 2.5A 2A 1.1A 0.83A 0.67A CURRENT RANGE 0.12 ~ 2.5A 0.1 ~ 2A 0.05 ~ 1.1A 0.04 ~ 0.83A 0.03 ~ 0.67A 0.12 ~ 2.5A 0.1 ~ 2A 0.05 ~ 1.1A 0.04 ~ 0.83A 0.03 ~ 0.67A RATED POWER 8.25W 10W 9.9W 9.96W 10.05W 8.25W 10W 9.9W 9.96W 10.05W CAPACITIVE LOAD (max.) 3300uF ±1.0% ±1.0% ±1.0% ±1.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% 80% 48VDC 22 ~ 72VDC 74% 77% 78% 79% 80% RIPPLE & NOISE (max.) Note.2 75mVp-p VOLTAGE TOLERANCE Note.3 ±2.0% max. INPUT LINE REGULATION ±1.0% LOAD REGULATION ±2.0% SETUP TIME RATED DC INPUT VOLTAGE RANGE EFFICIENCY (Typ.) 100ms/RATED DC INPUT at full Load 12VDC 9.8 ~ 36VDC 72% 75% 78% 79% DC CURRENT SHUTDOWN IDLE CURRENT 1.4A/12VDC 20mA/12VDC 0.4A/48VDC Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed PROTECTION 3.8 ~ 4.95V 5.75 ~ 7.5V 10.4 ~ 13.5V 13.8 ~ 18V 17.3 ~ 22.5V 3.8 ~ 4.95V 5.75 ~ 7.5V 10.4 ~ 13.5V 13.8 ~ 18V 17.3 ~ 22.5V OVER VOLTAGE(CLAMP) Note.4 Recovers automatically after fault condition is removed SHORT CIRCUIT Logic "1" OPEN: ON logic "0" GND: OFF FUNCTION ON/OFF CONTROL -25 ~ +70℃ WORKING TEMP. OVERLOAD ENVIRONMENT WORKING HUMIDITY 0% ~ 95% RH max. STORAGE TEMP., HUMIDITY -40 ~ +85℃, 0 ~ 95% RH TEMP. COEFFICIENT SAFETY STANDARDS SAFETY & ISOLATION VOLTAGE ISOLATION RESISTANCE EMC (Note 5) EMC EMISSION EMC IMMUNITY MTBF OTHERS I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 2138.2K hrs min. MIL-HDBK-217F (25℃) 50.8*25.4*10mm (2"*1"*0.394") (L*W*H) 0.02Kg; 300pcs/7Kg/0.94CUFT DIMENSION PACKING NOTE ±0.03%/℃ (0~60℃) UL62368-1, EAC TP TC 004 approved, Design refer to BS EN/EN62368-1 I/P-O/P:1KVDC 1. All parameters NOT specially mentioned are measured at 12, 48VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Short circuit not more than 60 seconds. 5. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 230mm*230mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 6. To insure proper operation, a 220uF/100V electrolytic capacitor with Esr <1Ω must be added to the input line. 7. EMC filter suggestion: 80uH + Vin - 680uF + + PSU Vo - 8. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:NSD10-S-SPEC 2021-06-17 PDF
Документация на NSD10-12S3

NSD10-S-20210621.cdr

Дата модификации: 17.08.2021

Размер: 83.7 Кб

2 стр.

PDF
Документация на серию NSD10-S

NSD10-S.cdr

Дата модификации: 26.02.2008

Размер: 585.6 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
