NSD15-12S12

MEAN WELL
DC/DC конвертор: 15 Вт; корпус PCB 2x1.5 inch; выход 12В @ 1.25А; вход: 9.4...36 [12] В; -25...70 °C; изоляция вх-вых: 1.5 кВ
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит перегрузки, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские

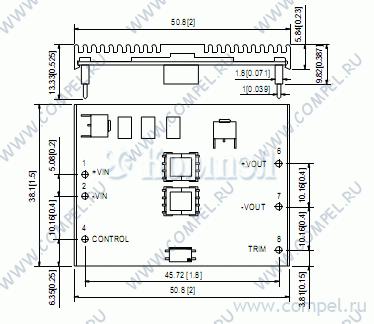

Размер 38.1×50.8×9.82 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- SD-25C-12 (MW)

в коробках 45 шт короткого замыкания, перегрузки, перенапряжения
A- NSD15-12D12 (MW)

2X15INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... подстройка выхода, компенсация на проводах перегрузки, перенапряжения, перегрева
A- DDR-15G-12 (MW)

в коробках 60 шт КЗ, переполюсовки, пониженного входного напряжения
A- DDR-15L-12 (MW)

в коробках 80 шт КЗ, переполюсовки, пониженного входного напряжения
A- MDS20C-12 (MW)

в линейках 18 шт
A- N7812-1C (MW)

в линейках 100 шт короткого замыкания, перегрева, перегрузки
A- N7812-1PV (MW)

на поддоне 100 шт короткого замыкания, перегрева, перегрузки
A- NSD15-48S12 (MW)

2X15INCH на поддоне 30 шт Преобразователь напряжения DC-DC на плату. 15Вт,Uвх=18-72В, Uвых=12В/1.25А,изоляция 1.5... перегрузки, перенапряжения, перегрева
A- RSDW20F-12 (MW)

в линейках 2 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения
A- SD-15A-12 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 15 Вт; #: 1; U вх: 9.2...18 ... короткого замыкания, перегрузки, перенапряжения
A- SD-15B-12 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения
A- SD-15C-12 (MW)

в коробках 60 шт короткого замыкания, перегрузки, перенапряжения
A- SD-25A-12 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 25 Вт; #: 1; U вх: 9.2...18 ... короткого замыкания, перегрузки, перенапряжения
A- K7812-1000R3L (MORNSUN)

SIP3 в линейках 8 шт
A- URA2412LD-20WR3 (MORNSUN)

2X1INCH 1 шт стандарт, подстройка выхода, изолированный
A- URB2412LD-20WR3 (MORNSUN)

2X1INCH 1 шт стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- URB2412YMD-15WR3 (MORNSUN)

в линейках 3 шт

A- URB2412YMD-20WR3 (MORNSUN)

в линейках 20 шт

A- URB4812LD-20WR3 (MORNSUN)

2X1INCH 1 шт

стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- URB4812YMD-15WR3 (MORNSUN)

DIP-6 в линейках 30 шт

A- VCB4812SBO-20WR3 (MORNSUN)

на поддоне 10 шт на плату, сквозные отверстия, открытый открытый, подстройка выхода, Remote Sense, изолированный КЗ, перегрева, от пониженного входного напряжения
A- VRB2412LD-20WR3 (MORNSUN)

2X1INCH в линейках 50 шт стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- VRB4812LD-15WR3 (MORNSUN)

2X1INCH 10 шт

стандарт, подстройка выхода, функция Remote On/Off, изолированный
A- K7812-1000R3 (MORNSUN)

SIP3 в линейках 440 шт
A- K7812-2000R3 (MORNSUN)

SIP3 в линейках 300 шт стандарт, SCP, Linear Regulator Replacement

Файлы 2

показать свернуть
NSD15-S 15W DC-DC Regulated Single Output series ■ Features : Wide 4:1 DC input range Protections: Short circuit / Overload / Over voltage 1500VDC I/O isolation Built-in EMI filter Cooling by free air convection Output voltage trimming function Built-in remote ON-OFF control 100% full load burn-in test Low cost High reliability 2 years warranty SPECIFICATION TPTC004 MODEL OUTPUT UL62368-1 NSD15-12S3 NSD15-12S5 NSD15-12S12 NSD15-12S15 NSD15-48S3 NSD15-48S5 NSD15-48S12 NSD15-48S15 DC VOLTAGE 3.3V 5V 12V 15V 3.3V 5V 12V 15V RATED CURRENT 3.75A 3A 1.25A 1A 3.75A 3A 1.25A 1A CURRENT RANGE 0.18 ~ 3.75A 0.15 ~ 3A 0.06 ~ 1.25A 0.05 ~ 1A 0.18 ~ 3.75A 0.15 ~ 3A 0.06 ~ 1.25A 0.05 ~ 1A RATED POWER 12.375W 15W 15W 15W 12.375W 15W 15W 15W CAPACITIVE LOAD (max.) 3300uF RIPPLE & NOISE (max.) Note.2 100mVp-p(25% ~ 100% load) for 3.3V only 75mVp-p(25% ~ 100% load) VOLTAGE TOLERANCE Note.3 ±2.0% INPUT LINE REGULATION ±1.0% at 10% ~ 100% load LOAD REGULATION ±1.0% at 10% ~ 100% load TRIM OUTPUT (Typ.) +10% SETUP TIME RATED DC INPUT VOLTAGE RANGE EFFICIENCY (Typ.) 100ms/RATED DC INPUT at full Load 12VDC 9.4 ~ 36VDC 73% 77% 81% DC CURRENT SHUTDOWN IDLE CURRENT 1.8A/12VDC 20mA ±5.0% ±5.0% ±3.0% +10% ±5.0% ±5.0% ±3.0% 81% 48VDC 18 ~ 72VDC 77% 81% 84% 85% 13.8 ~ 18V 17.25 ~ 22.5V 0.4A/48VDC Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed PROTECTION 5.8 ~ 6.93V 5.8 ~ 7.5V 13.8 ~ 18V 17.25 ~ 22.5V 5.61 ~ 6.93V 5.5 ~ 7.5V OVER VOLTAGE(CLAMP) Note.4 Recovers automatically after fault condition is removed SHORT CIRCUIT Logic "1" or open circuit : ON Logic "0" or short to PIN2 : OFF FUNCTION ON/OFF CONTROL -25 ~ +70℃ WORKING TEMP. OVERLOAD ENVIRONMENT WORKING HUMIDITY 0% ~ 95% RH max. STORAGE TEMP., HUMIDITY -40 ~ +85℃, 0 ~ 95% RH TEMP. COEFFICIENT SAFETY STANDARDS SAFETY & ISOLATION VOLTAGE ISOLATION RESISTANCE EMC (Note 5) EMC EMISSION EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE ±0.03%/℃ (0~50℃) UL62368-1, EAC TP TC 004 approved, Design refer to BS EN/EN62368-1 I/P-O/P:1.5KVDC I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 1734K hrs min. MIL-HDBK-217F (25℃) 50.8*38.1*9.82mm (2"*1.5"*0.387") (L*W*H) 0.03Kg; 180pcs/6.4Kg/0.94CUFT 1. All parameters NOT specially mentioned are measured at 12, 48VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Short circuit no more than 60 seconds. 5. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 230mm*230mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 6. Derating to 80% load is needed for NSD15-48S series at 18Vdc input voltage. Full output wattage can be acquired when the input voltage is higher than 20Vdc. 7. EMC filter suggestion: 80uH + Vin - 680uF + + PSU Vo - 8. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:NSD15-S-SPEC 2021-06-17 PDF
Документация на NSD15-48S5

NSD15-S-20210621.cdr

Дата модификации: 17.08.2021

Размер: 73.4 Кб

2 стр.

NSD15-S 15W DC-DC Regulated Single Output series Features : Wide 4:1 DC input range Protections: Short circuit / Overload / Over voltage 1500VDC I/O isolation Built-in EMI filter Cooling by free air convection Output voltage trimming function Built-in remote ON-OFF control 100% full load burn-in test Lost cost High reliability 2 years warranty SPECIFICATION MODEL OUTPUT NSD15-12S3 NSD15-12S5 NSD15-12S12 NSD15-12S15 NSD15-48S3 NSD15-48S5 NSD15-48S12 NSD15-48S15 DC VOLTAGE 3.3V 5V 12V 15V 3.3V 5V 12V 15V RATED CURRENT 3.75A 3A 1.25A 1A 3.75A 3A 1.25A 1A CURRENT RANGE 0.18 ~ 3.75A 0.15 ~ 3A 0.06 ~ 1.25A 0.05 ~ 1A 0.18 ~ 3.75A 0.15 ~ 3A 0.06 ~ 1.25A 0.05 ~ 1A RATED POWER 12.37W 15W 15W 15W 12.37W 15W 15W 15W CAPACITIVE LOAD (max.) 3300uF RIPPLE & NOISE (max.) Note.2 100mVp-p(25% ~ 100% load) for 3.3V only VOLTAGE TOLERANCE Note.3 2.0% LINE REGULATION 1.0% at 10% ~ 100% load 1.0% at 10% ~ 100% load LOAD REGULATION INPUT 75mVp-p(25% ~ 100% load) TRIM OUTPUT (Typ.) +10% RATED DC INPUT VOLTAGE RANGE EFFICIENCY (Typ.) 12VDC 9.4 ~ 36VDC 73% DC CURRENT SHUTDOWN IDLE CURRENT 1.8A/12VDC 20mA 5.0% 77% 5.0% 81% 3.0% 81% +10% 48VDC 18 ~ 72VDC 77% 5.0% 81% 5.0% 3.0% 84% 85% 13.8 ~ 18V 17.25 ~ 22.5V 0.4A/48VDC Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed PROTECTION 5.8 ~ 6.93V 5.8 ~ 7.5V 13.8 ~ 18V 17.25 ~ 22.5V 5.61 ~ 6.93V 5.5 ~ 7.5V OVER VOLTAGE(CLAMP) SHORT CIRCUIT Note.4 Recovers automatically after fault condition is removed Logic "1" or open circuit : ON Logic "0" or short to PIN2 : OFF FUNCTION ON/OFF CONTROL -25 ~ +70 WORKING TEMP. OVERLOAD ENVIRONMENT WORKING HUMIDITY 0% ~ 95% RH max. STORAGE TEMP., HUMIDITY -40 ~ +85 TEMP. COEFFICIENT SAFETY STANDARDS SAFETY & ISOLATION VOLTAGE ISOLATION RESISTANCE EMC (Note 5) EMI CONDUCTION & RADIATION EMS IMMUNITY MTBF OTHERS I/P-O/P:100M Ohms/500VDC 25 70%RH Compliance to EN55022 (CISPR22) Class B Compliance to EN61000-4-2,3,4,6,8; EN55024, light industry level, criteria A 1734K hrs min. MIL-HDBK-217F (25 ) 50.8*38.1*9.82mm (2"*1"*0.387") (L*W*H) 0.03Kg; 180pcs/6.4Kg/0.97CUFT DIMENSION PACKING NOTE , 0 ~ 95% RH 0.03%/ (0~50 UL60950-1 approved, Design refer to TUV EN60950-1 I/P-O/P:1.5KVDC 1. All parameters NOT specially mentioned are measured at 12, 48VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Short circuit no more than 60 seconds. 5. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 6. Derating to 80% load is needed for NSD15-48S series at 18Vdc input voltage. Full output wattage can be acquired when the input voltage is higher than 20Vdc. 7. EMC filter suggestion: 80uH + Vin - + 680uF + PSU Vo - File Name:NSD15-S-SPEC 2007-09-21 PDF
Документация на серию NSD15-S

NSD15-S.cdr

Дата модификации: 04.10.2007

Размер: 257.8 Кб

2 стр.
