PPS-125-3.3

AC-DC (DC-DC), 125Вт, Uвх=90-264VAC (127-370VDC), один выход +3.3В/25А, подстр. Uвых1=-5/+5%, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 127х76.2х34.6 мм, -20...+70°С (со сниж. мощн.) Производитель: MEAN WELL
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

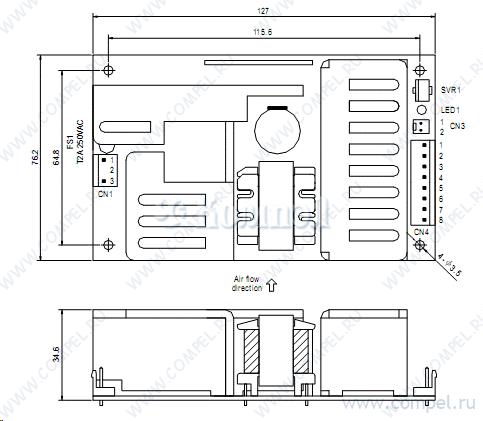

Размер 127×76.2×34.6 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LPP-150-3.3 (MW)

24 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 3.3 В; U1: 3.1...3.6 В; I1: до 30... КЗ, перегрузка, перенапряжение

Файлы 2

показать свернуть
PPS-125 125W Single Output with PFC Function series ■ Features : Universal AC input / Full range Built-in active PFC function Protections: Short circuit / Overload / Over voltage PWM control and regulated High power density 6.117W/inch Built-in remote sense function LED indicator for power on 100% full load burn-in test 125W with 18CFM FAN 5"x3" compact size 3 years warranty 3 Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION www. tuv.com ID 2000000000 MODEL OUTPUT INPUT PPS-125-3.3 PPS-125-5 PPS-125-12 PPS-125-13.5 PPS-125-15 PPS-125-24 PPS-125-27 PPS-125-48 DC VOLTAGE 3.3V 5V 12V 13.5V 15V 24V 27V 48V RATED CURRENT 20A 20A 8.5A 7.5A 6.7A 4.2A 3.8A 2.1A CURRENT RANGE (convection) 0 ~ 20A 0 ~ 20A 0 ~ 8.5A 0 ~ 7.5A 0 ~ 6.7A 0 ~ 4.2A 0 ~ 3.8A 0 ~ 2.1A CURRENT RANGE (18CFM FAN) 0 ~ 25A 0 ~ 25A 0 ~ 10.5A 0 ~ 9.3A 0 ~ 8.4A 0 ~ 5.2A 0 ~ 4.6A 0 ~ 2.6A RATED POWER (convection) 66W 100W 102W 101.25W 100.5W 100.8W 102.6W 100.8W RATED POWER (18CFM FAN) 82.5W 125W 126W 125.55W 126W 124.8W 124.2W 124.8W RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p VOLTAGE ADJ. RANGE 3.13 ~ 3.46V VOLTAGE TOLERANCE Note.3 ±2.0% 4.75 ~ 5.25V ±2.0% 11.40 ~ 12.60V 12.82 ~ 14.17V 14.25 ~ 15.75V 22.80 ~ 25.20V 25.65 ~ 28.35V 45.60 ~ 50.40V ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% LINE REGULATION ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 1000ms, 30ms/230VAC HOLD UP TIME (Typ.) 20ms/230VAC VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47~63Hz POWER FACTOR (Typ.) PF>0.93/230VAC EFFICIENCY (Typ.) 70% 79% 80% 83% 83% 84% 1.2A 1.7A AC CURRENT (Typ.) 115VAC 230VAC INRUSH CURRENT (Typ.) PF>0.98/115VAC at full load 80% 80% 0.75A 0.6A COLD START 40A/230VAC <2mA / 240VAC OVERLOAD 130 ~ 160% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION EMC IMMUNITY MTBF NOTE 127 ~ 370VDC LEAKAGE CURRENT PROTECTION OTHERS 2000ms, 30ms/115VAC at full load 20ms/115VAC at full load DIMENSION PACKING 3.63 ~ 4.45V 5.5 ~ 6.75V 13.8 ~ 16.2V 15.5 ~ 20.25V 17.25 ~ 20.25V 27.6 ~ 32.4V 31.05 ~ 36.45V 57.6 ~ 67.2V Protection type : Hiccup mode, recovers automatically after fault condition is removed -20 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.05%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A 111.7Khrs min. MIL-HDBK-217F (25℃) 127*76.2*34.6mm (L*W*H) 0.37Kg; 36pcs/14.3Kg/0.79CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Heat Sink HS1,HS2 & HS3 can not be shorted. File Name:PPS-125-SPEC 2017-07-07 PDF
Документация на PPS-125-5

PPS-125-20161206.cdr

Дата модификации: 05.07.2017

Размер: 83 Кб

2 стр.

PPS-125 125W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function Protections:Short circuit/Over load/Over voltage PWM control and regulated 3 High power density 6.117W/inch Built-in remote sense function LED indicator for power on 100% full load burn-in test 125W with 18CFM FAN 5"x3" compact size 3 years warranty SPECIFICATION MODEL OUTPUT PPS-125-3.3 PPS-125-5 PPS-125-12 PPS-125-13.5 PPS-125-15 PPS-125-24 PPS-125-27 DC VOLTAGE 3.3V 5V 12V 13.5V 15V 24V 27V 48V RATED CURRENT 20A 20A 8.5A 7.5A 6.7A 4.2A 3.8A 2.1A CURRENT RANGE (convection) 0 ~ 20A 0 ~ 20A 0 ~ 8.5A 0 ~ 7.5A 0 ~ 6.7A 0 ~ 4.2A 0 ~ 3.8A 0 ~ 2.1A CURRENT RANGE (18CFM FAN) 0 ~ 25A 0 ~ 25A 0 ~ 10.5A 0 ~ 9.3A 0 ~ 8.4A 0 ~ 5.2A 0 ~ 4.6A 0 ~ 2.6A RATED POWER (convection) 66W 100W 102W 101.25W 100.5W 100.8W 102.6W 100.8W RATED POWER (18CFM FAN) 82.5W 125W 126W 125.55W 126W 124.8W 124.2W 124.8W RIPPLE & NOISE (max.) Note.2 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p VOLTAGE ADJ. RANGE 4.75 ~ 5.25V 2.0% 11.40 ~ 12.60V 12.82 ~ 14.17V 14.25 ~ 15.75V 22.80 ~ 25.20V 25.65 ~ 28.35V 45.60 ~ 50.40V 2.0% 2.0% 2.0% 1.0% 1.0% 1.0% VOLTAGE TOLERANCE Note.3 INPUT PPS-125-48 3.13 ~ 3.46V 2.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% SETUP, RISE TIME 1000ms, 30ms/230VAC HOLD TIME (Typ.) 24ms/230VAC VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47~63Hz POWER FACTOR (Typ.) PF>0.93/230VAC EFFICIENCY (Typ.) 70% 79% 1.2A 1.7A AC CURRENT (Typ.) 115VAC 230VAC INRUSH CURRENT (Typ.) 2000ms, 30ms/115VAC at full load 24ms/115VAC at full load 127 ~ 370VDC PF>0.98/115VAC at full load 80% 80% 80% 83% <2mA / 240VAC OVER LOAD 130 ~ 160% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 84% 0.6A 0.75A COLD START 24A/230VAC LEAKAGE CURRENT PROTECTION 83% 3.63 ~ 4.45V 5.5 ~ 6.75V 13.8 ~ 16.2V 15.5 ~ 20.25V 17.25 ~ 20.25V 27.6 ~ 32.4V 31.05 ~ 36.45V 57.6 ~ 67.2V Protection type : Hiccup mode, recovers automatically after fault condition is removed -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH SAFETY STANDARDS 0.05%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved WITHSTAND VOLTAGE I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 4) I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF OTHERS NOTE DIMENSION PACKING Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, Light industry level, criteria A 111.7Khrs min. MIL-HDBK-217F (25 ) 127*76.2*34.6mm (L*W*H) 0.37Kg; 36pcs/14.3Kg/0.91CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. HS1,HS2 & HS3 can not be shorted. File Name:PPS-125-SPEC 2006-07-24 PDF
Документация на серию PPS-125

\\Fileserver-s\doc-control\do

Дата модификации: 27.10.2006

Размер: 269.2 Кб

2 стр.
