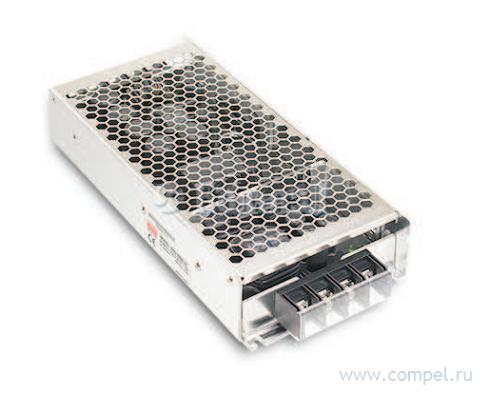

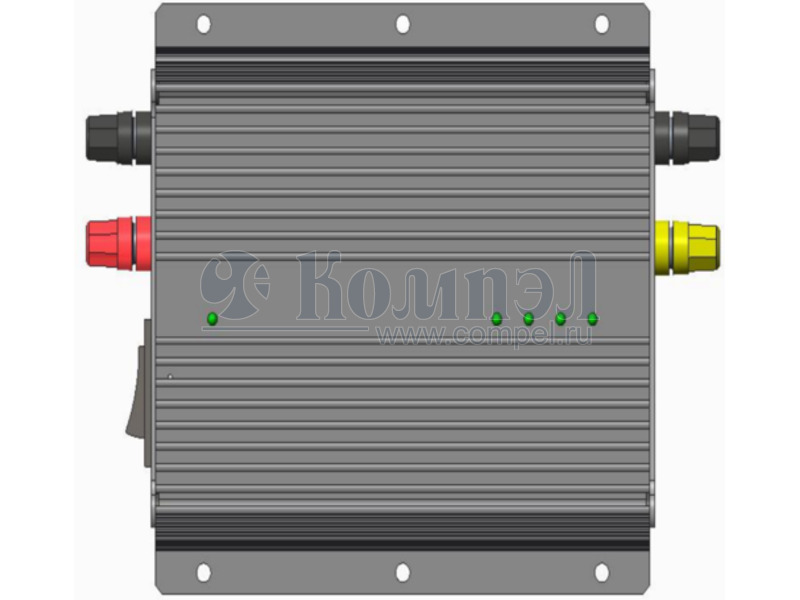

RSD-300C-12

DC/DC преобразователи на шасси
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки, перенапряжения, переполюсовки
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Сертификаты медицинские
Размер 216×97×40 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 18

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара

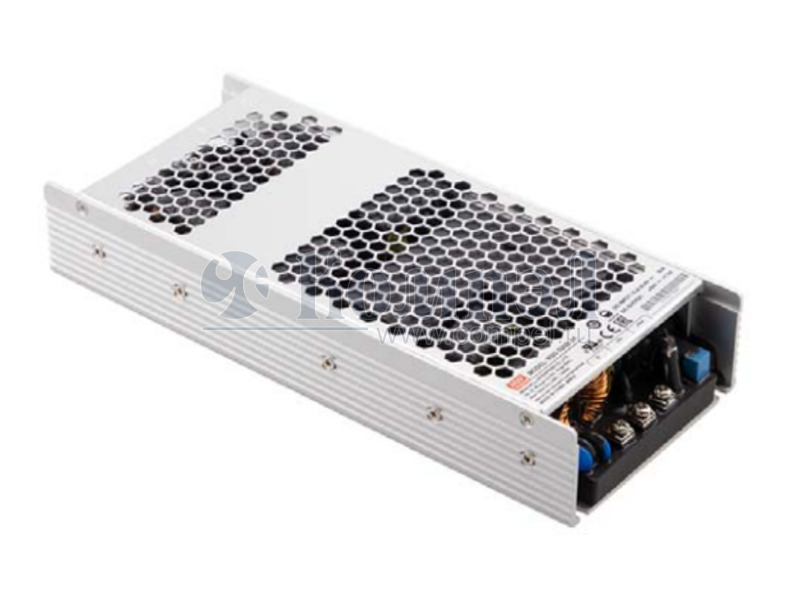

A- SD-500L-12 (MW) 1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 500 Вт; #: 1; U вх: 19...72 ... подстройка выхода, вентилятор, компенсация на проводах, Power Good короткого замыкания, перегрузки, перенапряжения, перегрева
A- RSD-500C-12 (MW) в коробках 5 шт КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности

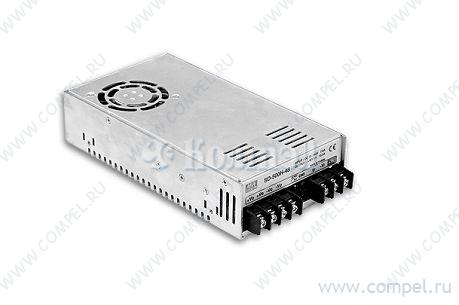

A- SD-350C-12 (MW) 1 шт короткого замыкания, перегрузки, перенапряжения, перегрева
A- RSD-300B-12 (MW) 1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 270 Вт; #: 1; U вх: 16.8...3... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-500D-12 (MW) 10 шт КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности
A- TZL 300-4812 (TRACO) в коробках 3 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 300 Вт; #: 1; U вх: 36...72 ... короткого замыкания, перегрузки
A- URD482412CCS-240W (MORNSUN)

A- URF1D12HB-250WHR3 (MORNSUN) КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения
A- URF1D12HB-250WR3 (MORNSUN) КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения
A- VCF4812QBO-400WFR3 (MORNSUN) КЗ, перегрузка, от пониженного входного напряжения
A- VCF4812QBO-400WHR3 (MORNSUN) 2 шт КЗ, перегрузка, от пониженного входного напряжения
A- VCF4812QBO-400WR3 (MORNSUN) КЗ, перегрузка, от пониженного входного напряжения
A- RSD-300D-12 (MW) 1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 300 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-300E-12 (MW) 1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-300F-12 (MW) 1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-500B-12 (MW) в коробках 5 шт КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности
A- SD-350B-12 (MW) в коробках 12 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 350 Вт; #: 1; U вх: 19...36 ... короткого замыкания, перегрузки, перенапряжения, перегрева
A- PAH350S48-12 (LAMBDA) 1 шт

дистанционные вкл./выкл., регулировка выхода

Файлы 2

показать свернуть
RSD-300 300W Railway Single Output DC-DC Converter ■ Features : Compliance to BS EN/EN50155 and BS EN/EN45545-2 railway standard 2:1 wide input range Protections: Short circuit / Overload / Over voltage / Over temperature series User’s Manual / Input reverse polarity 4000VDC I/O isolation Cooling by free air convection Half encapsulated Built-in constant current limiting circuit 1U low profile 40mm All using 105℃ long life electrolytic capacitors LED indicator for power on 100% full load burn-in test 3 years warranty SPECIFICATION UL62368-1 OUTPUT RSD-300B-12 RSD-300B-24 RSD-300B-48 RSD-300C-5 RSD-300C-12 RSD-300C-24 RSD-300C-48 DC VOLTAGE 5V 12V 24V 48V 5V 12V 24V 48V RATED CURRENT 42A 22.5A 11.3A 5.7A 42A 25A 12.5A 6.3A CURRENT RANGE 0 ~ 42A 0 ~ 22.5A 0 ~ 11.3A 0 ~ 5.7A 0 ~ 42A 0 ~ 25A 0 ~ 12.5A 0 ~ 6.3A RATED POWER 210W 270W 271.2W 273.6W 210W 300W 300W 302.4W RIPPLE & NOISE (max.) Note.2 100mVp-p 120mVp-p 150mVp-p 180mVp-p 100mVp-p 120mVp-p 150mVp-p 180mVp-p VOLTAGE TOLERANCE Note.3 ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% LINE REGULATION ±0.5% ±0.3% ±0.2% ±0.5% ±0.5% ±0.3% ±0.2% ±0.5% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 800ms, 50ms at full load HOLD UP TIME (Typ.) Please refer to page 5,6 Hold up Time( Load de-rating curve ) VOLTAGE RANGE INPUT PROTECTION CONTINUOUS (Note 5) OTHERS 89% 89.5% 90% 91.5% 90.5% 91% 91.5% 92% DC CURRENT (Typ.) INRUSH CURRENT (Typ.) 9.7A/24V 14.6A/24V 14.6A/24V 14.6A/24V 4.8A/48V 7.2A/48V 7.2A/48V 7.2A/48V 28.8 ~ 67.2VDC 27.6 ~ 32.4V 55.2 ~ 64.8V 45A/48VDC 45A/24VDC INTERRUPTION OF VOLTAGE SUPPLY EN50155:2007-B/C- type comply with S1 level @ full load, comply with S2 level @ 70% load EN50155:2017-Comply with S1 level OVERLOAD 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed OVER VOLTAGE 5.75 ~ 7V 13.8 ~ 16.2V 27.6 ~ 32.4V 55.2 ~ 64.8V 5.75 ~ 7V 13.8 ~ 16.2V Protection type : Shut down o/p voltage, re-power on to recover Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP. -40 ~ +55℃ (no derating) ; +70℃ @ 60% load by free air convection ; +70℃ no derating with external base plate, TX class compliance WORKING HUMIDITY 5 ~ 95% RH non-condensing -40 ~ +85℃ ± 0.03%/℃ (0 ~ 55℃ ) 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes ; Mounting : compliance to IEC61373 OPERATING ALTITUDE 5000 meters SAFETY STANDARDS WITHSTAND VOLTAGE IEC 62368-1, UL 62368-1, AS/NZS 62368-1, EAC TP TC 004 approved, Design refer to BS EN/EN62368-1 ISOLATION RESISTANCE EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Conduction Emission: Class A, Radiation Emission: Class B, EAC TP TC 020 EMC IMMUNITY RAILWAY STANDARD Compliance to BS EN/EN61000-4-2,3,4,5,6,8, light industry level, criteria A, EAC TP TC 020 BS EN/EN50155 / IEC60571 including IEC61373 for shock & vibration,BS EN/EN50121-3-2 for EMC;BS EN/EN45545-2 for fire protection I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC MIL-HDBK-217F (25℃ ) MTBF 130.7K hrs min. DIMENSION 216*96.5*40mm (L*W*H) 1.19Kg ; 12pcs/15.3Kg/0.97CUFT PACKING NOTE 33.6 ~ 62.4VDC 14.4 ~ 33.6VDC ENVIRONMENT STORAGE TEMP. TEMP. COEFFICIENT VIBRATION EMC 16.8 ~ 31.2VDC 1 SEC. EFFICIENCY (Typ.) OVER TEMPERATURE SAFETY & AS/NZS62368-1 TPTC004 IEC62368-1 RSD-300B-5 MODEL 1. All parameters NOT specially mentioned are measured at 24,48VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Strongly recommended that external output capacitance should not exceed 5000uF. (Only for: RSD-300-5 / -12) 5. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:RSD-300-SPEC 2021-09-15 PDF
Документация на RSD-300F-5

RSD-300-20210915.cdr

Дата модификации: 15.09.2021

Размер: 413.1 Кб

10 стр.

RSD-300 300W Railway Single Output DC-DC Converter ¡ ¡½ E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E series Features : Compliance to EN50155 railway standard 2:1 wide input range Protections: Short circuit / Overload / Over voltage / Over temperature / Input reverse polarity 4000VDC I/O isolation SPECIFICATION RSD-300C-12 RSD-300C-24 RSD-300C-48 48V 5V 12V 24V 48V RATED CURRENT 42A 22.5A 11.3A 5.7A 42A 25A 12.5A 6.3A CURRENT RANGE 0 ~ 42A 0 ~ 22.5A 0 ~ 11.3A 0 ~ 5.7A 0 ~ 42A 0 ~ 25A 0 ~ 12.5A 0 ~ 6.3A RATED POWER 210W 270W 271.2W 273.6W 210W 300W 300W 302.4W 120mVp-p 150mVp-p 180mVp-p 100mVp-p 120mVp-p 150mVp-p 180mVp-p RIPPLE & NOISE (max.) Note.2 100mVp-p LOAD REGULATION ¡Ó2.0% ¡Ó0.5% ¡Ó1.0% SETUP, RISE TIME 800ms, 50ms at full load VOLTAGE TOLERANCE Note.3 CONTINUOUS ¡Ó2.0% ¡Ó0.3% ¡Ó1.0% ¡Ó2.0% ¡Ó0.2% ¡Ó1.0% ¡Ó2.0% ¡Ó0.5% ¡Ó1.0% ¡Ó2.0% ¡Ó0.5% ¡Ó1.0% ¡Ó2.0% ¡Ó0.3% ¡Ó1.0% ¡Ó2.0% ¡Ó0.2% ¡Ó1.0% ¡Ó2.0% ¡Ó0.5% ¡Ó1.0% B/C- type comply with S1 level @ full load, comply with S2 level @ 70% load 33.6 ~ 62.4VDC 16.8 ~ 31.2VDC 1 SEC. EFFICIENCY (Typ.) 14.4 ~ 33.6VDC 89% 89.5% 90% 91.5% 90.5% 91% 91.5% 92% DC CURRENT (Typ.) INRUSH CURRENT (Typ.) 9.7A/24V 14.6A/24V 14.6A/24V 14.6A/24V 4.8A/48V 7.2A/48V 7.2A/48V 7.2A/48V 27.6 ~ 32.4V 55.2 ~ 64.8V OVER TEMPERATURE 28.8 ~ 67.2VDC 45A/48VDC 45A/24VDC 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 5.75 ~ 7V 13.8 ~ 16.2V 5.75 ~ 7V 13.8 ~ 16.2V ¢J¡Ó ¢J ¢J (no derating) ; +70¢J @ 60% load by free air convection ; +70¢J no derating with external base plate, TX class compliance -40 ~ +55 5 ~ 95% RH non-condensing ISOLATION RESISTANCE 55.2 ~ 64.8V Protection type : Shut down o/p voltage, recovers automatically after temperature goes down WORKING HUMIDITY SAFETY STANDARDS WITHSTAND VOLTAGE 27.6 ~ 32.4V Protection type : Shut down o/p voltage, re-power on to recover B/C- type : 110 5 (TSW1) detect on main power transformer WORKING TEMP. ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION ¢J ¡Ó0.03%/¢J (0 ~ 55¢J) -40 ~ +85 , 5 ~ 95% RH 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes ; Mounting : compliance to IEC61373 Meet IEC60950-1(LVD) I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC ¢J EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Conduction Emission: Class A, Radiation Emission: Class B EMC IMMUNITY RAILWAY STANDARD Compliance to EN61000-4-2,3,4,5,6,8, light industry level, criteria A Meet EN50155 / IEC60571 including IEC61373 for shock & vibration, EN50121-3-2 for EMC MTBF 130.7K hrs min. MIL-HDBK-217F (25 216*97*40mm (L*W*H) 1.19Kg ; 12pcs/15.3Kg/1.12CUFT DIMENSION PACKING NOTE 3 years warranty 24V PROTECTION OVER VOLTAGE OTHERS 100% full load burn-in test 12V OVERLOAD (Note 4) ¢J LED indicator for power on RSD-300B-12 RSD-300B-24 RSD-300B-48 RSD-300C-5 VOLTAGE RANGE EMC 1U low profile 40mm All using 105 long life electrolytic capacitors 5V HOLD UP TIME (Typ.) SAFETY & Built-in constant current limiting circuit RSD-300B-5 LINE REGULATION INPUT Half encapsulated DC VOLTAGE MODEL OUTPUT Cooling by free air convection ¢J) ¢J 1. All parameters NOT specially mentioned are measured at 24,48VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:RSD-300-SPEC 2013-01-21 PDF
Документация на серию RSD-300

RSD-300.cdr Keywords:

Дата модификации: 28.01.2013

Размер: 515.5 Кб

10 стр.
