SD-350C-12

DC/DC преобразователи на шасси
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Размер 215×115×50 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 16

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- RSD-300E-12 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- SD-500L-12 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 500 Вт; #: 1; U вх: 19...72 ... подстройка выхода, вентилятор, компенсация на проводах, Power Good короткого замыкания, перегрузки, перенапряжения, перегрева
A- RSD-300C-12 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 300 Вт; #: 1; U вх: 33.6...6... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-500B-12 (MW)

в коробках 5 шт КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности
A- RSD-500C-12 (MW)

в коробках 5 шт КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности
A- RSD-500D-12 (MW)

в коробках 10 шт КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности
A- SD-350B-12 (MW)

в коробках 12 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 350 Вт; #: 1; U вх: 19...36 ... короткого замыкания, перегрузки, перенапряжения, перегрева
A- SD-350D-12 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 350 Вт; #: 1; U вх: 72...144... короткого замыкания, перегрузки, перенапряжения, перегрева
A- SD-500H-12 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 500 Вт; #: 1; U вх: 72...144... подстройка выхода, вентилятор, компенсация на проводах, Power Good короткого замыкания, перегрузки, перенапряжения, перегрева
A- RSD-300D-12 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 300 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-300F-12 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- VCF4812QBO-400WFR3 (MORNSUN)

стандарт, подстройка выхода, Baseplate, Remote Sense, изолированный КЗ, перегрузки, от пониженного входного напряжения
A- VCF4812QBO-400WHR3 (MORNSUN)

2 шт стандарт, подстройка выхода, теплоотвод, Remote Sense, изолированный КЗ, перегрузки, от пониженного входного напряжения
A- VCF4812QBO-400WR3 (MORNSUN)

на поддоне 5 шт стандарт, подстройка выхода, Remote Sense, изолированный КЗ, перегрузки, от пониженного входного напряжения

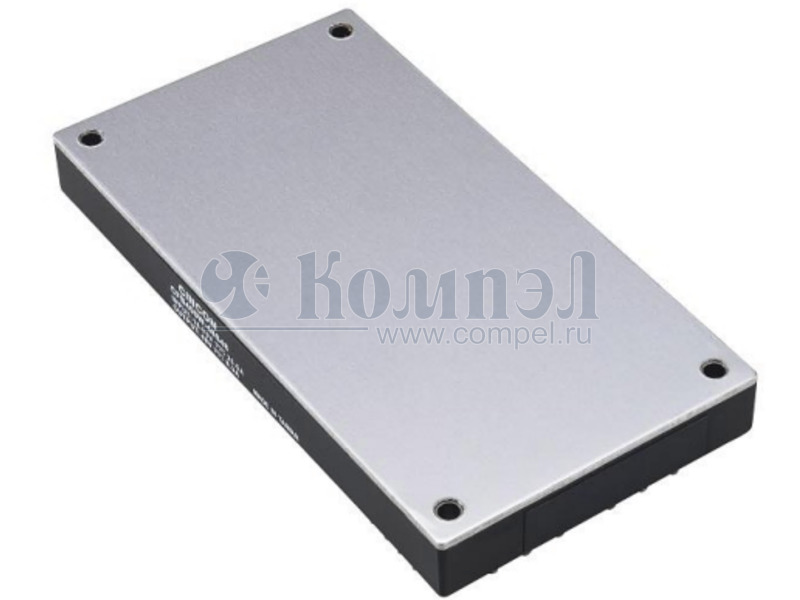

A- CFB400W-24S12 (CINCON)

1 шт КЗ, от пониженного входного напряжения, перегрузки, перенапряжения
A- CFB400W-48S12 (CINCON)

КЗ, от пониженного входного напряжения, перегрузки, перенапряжения

Файлы 2

показать свернуть
SD-350 350W Single Output DC-DC Converter series User’s Manual ■ Features : 2:1 wide input range Protections: Short circuit / Overload / Over voltage / Over temperature 1500VAC I/O isolation Forced air cooling by built-in DC Fan 100% full load burn-in test 24V and 48V input voltage design refer to LVD 2 years warranty SPECIFICATION MODEL OUTPUT SD-350B PROTECTION 5V 12V 24V 48V 5V 12V 24V 48V RATED CURRENT 57A 27.5A 14.6A 7.3A 60A 27.5A 14.6A 7.3A CURRENT RANGE 0 ~ 57A 0 ~ 27.5A 0 ~ 14.6A 0 ~ 7.3A 0 ~ 60A 0 ~ 27.5A 0 ~ 14.6A 0 ~ 7.3A RATED POWER 285W 330W 350.4W 350.4W 300W 330W 350.4W 350.4W RIPPLE & NOISE (max.) Note.2 100mVp-p 120mVp-p 150mVp-p 200mVp-p 100mVp-p 120mVp-p 150mVp-p 200mVp-p VOLTAGE ADJ. RANGE 11 ~ 16VDC 23 ~ 30VDC 43 ~ 53VDC 4.5 ~ 5.5VDC 11 ~ 16VDC 23 ~ 30VDC 43 ~ 53VDC ±1.0% ±1.0% ±1.0% ±2.0% ±1.0% ±1.0% ±1.0% ±0.5% ±0.3% ±0.2% ±0.2% ±0.5% ±0.3% ±0.2% ±0.2% LOAD REGULATION ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% SETUP, RISE TIME 300ms, 50ms at full load VOLTAGE RANGE B:19 ~ 36VDC EFFICIENCY (Typ.) 74% 80% 80% 84% 76% 81% 81% 82% DC CURRENT (Typ.) INRUSH CURRENT (Typ.) 14.4A/24V 16A/24V 17.6A/24V 17.6A/24V 7.6A/48V 8.8A/48V 9.0A/48V 9.0A/48V 5.75 ~ 6.75V 16.8 ~ 20V 31.5 ~ 37.5V 53 ~ 65V C:45A/48VDC D:72 ~144VDC D:45A/96VDC 105 ~ 135% rated output power Protection type : Shut down o/p voltage, re-power on to recover OVER VOLTAGE 5.75 ~ 6.75V 16.8 ~ 20V 31.5 ~ 37.5V 53 ~ 65V Protection type : Shut down o/p voltage, re-power on to recover WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC EMC EMISSION EMC IMMUNITY MTBF DIMENSION PACKING NOTE C:36 ~ 72VDC OVERLOAD WORKING TEMP. OTHERS 4.5 ~ 5.5VDC VOLTAGE TOLERANCE Note.3 ±2.0% OVER TEMPERATURE (Note 4) SD-350C DC VOLTAGE LINE REGULATION INPUT AS/NZS62368-1 TPTC004 Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +60℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes EAC TP TC 004 approved, design refer to AS/NZS 62368.1 I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,6,8, light industry level, criteria A, EAC TP TC 020 209.4K hrs min. MIL-HDBK-217F (25℃) 215*115*50mm (L*W*H) 1.1Kg; 12pcs/14.4Kg/0.9CUFT 1. All parameters NOT specially mentioned are measured at 24,48,96VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:SD-350-SPEC 2022-01-14 PDF
Документация на SD-350D-5

SD-350-20220114.cdr

Дата модификации: 14.01.2022

Размер: 154.5 Кб

3 стр.

SD-350 350W Single Output DC-DC Converter series Features : 2:1 wide input range Protections:Short circuit/Over load/Over voltage/Over temperature 1500VDC I/O isolation Forced air cooling by built-in DC Fan 100% full load burn-in test 24V and 48V input voltage design refer to LVD 2 years warranty (for D type only) SPECIFICATION MODEL OUTPUT INPUT SD-350B 5V 12V 24V 48V 5V 12V 24V 48V RATED CURRENT 57A 27.5A 14.6A 7.3A 60A 27.5A 14.6A 7.3A CURRENT RANGE 0 ~ 57A 0 ~ 27.5A 0 ~ 14.6A 0 ~ 7.3A 0 ~ 60A 0 ~ 27.5A 0 ~ 14.6A 0 ~ 7.3A RATED POWER 285W 330W 350.4W 350.4W 300W 330W 350.4W 350.4W RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE ADJ. RANGE 100mVp-p 120mVp-p 150mVp-p 200mVp-p 4.5 ~ 5.5VDC 11 ~ 16VDC 23 ~ 30VDC 43 ~ 53VDC 1.0% 1.0% 1.0% 2.0% 1.0% 1.0% 1.0% 0.3% 0.2% 0.2% 0.5% 0.3% 0.2% 0.2% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% SETUP, RISE TIME 300ms, 50ms at full load VOLTAGE RANGE B:19 ~ 36VDC EFFICIENCY (Typ.) 74% 80% 80% 84% 76% 81% 81% 82% DC CURRENT (Typ.) INRUSH CURRENT (Typ.) 14.4A/24V 16A/24V 17.6A/24V 17.6A/24V 7.6A/48V 8.8A/48V 9.0A/48V 9.0A/48V 5.75 ~ 6.75V 16.8 ~ 20V 31.5 ~ 37.5V 53 ~ 65V WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE C:36 ~ 72VDC C:45A/48VDC D:72 ~144VDC D:45A/96VDC 105 ~ 135% rated output power Protection type : Shut down o/p voltage, re-power on to recover 5.75 ~ 6.75V 16.8 ~ 20V 31.5 ~ 37.5V 53 ~ 65V Protection type : Shut down o/p voltage, re-power on to recover 95 5 (TSW1) Detect on main power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes IEC60950-1 CB Approved by TUV (for D type only) I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B Compliance to EN61000-4-2,3,4,6,8; ENV50204 Light industry level, criteria A EMS IMMUNITY MTBF 209.4K hrs min. MIL-HDBK-217F (25 ) DIMENSION PACKING NOTE 200mVp-p 43 ~ 53VDC 0.5% WORKING TEMP. OTHERS 150mVp-p 23 ~ 30VDC 2.0% OVER TEMPERATURE (Note 4) 120mVp-p 11 ~ 16VDC VOLTAGE TOLERANCE Note.3 PROTECTION OVER VOLTAGE EMC 4.5 ~ 5.5VDC LINE REGULATION OVER LOAD SAFETY & SD-350C DC VOLTAGE 215*115*50mm (L*W*H) 1.1Kg; 12pcs/14.4Kg/0.92CUFT 1. All parameters NOT specially mentioned are measured at 24,48,96VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:SD-350-SPEC 2006-08-22 PDF
Документация на серию SD-350

\\Fileserver-s\doc-control\do

Дата модификации: 08.11.2006

Размер: 215.2 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
