SD-15A-12

MEAN WELL
DC/DC преобразователи на шасси
развернуть ▼ свернуть ▲
Фотография серии SD-15

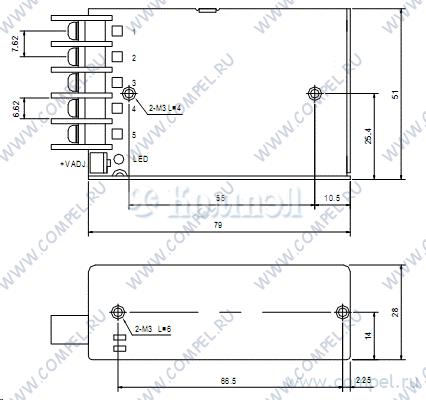

Чертеж серии SD-15



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки, перенапряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Сертификаты медицинские
Размер 79×51×28 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 20

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- URB4812LD-20WR3 (MORNSUN)

2X1INCH 1 шт

 стандарт, подстройка выхода, функция Remote On/Off, изолированный — — — — — — — — — — —
A- SD-25A-12 (MW)

— 1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 25 Вт; #: 1; U вх: 9.2...18 ... короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- DDR-15G-12 (MW)

— в коробках 60 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- DDR-15L-12 (MW)

— в коробках 80 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- N7812-1C (MW)

— в линейках 100 шт короткого замыкания, перегрева, перегрузки — — — — — — — — — — —
A- N7812-1PV (MW)

— на поддоне 100 шт короткого замыкания, перегрева, перегрузки — — — — — — — — — — —
A- NSD15-12S12 (MW)

2X15INCH на поддоне 30 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 1; U в... перегрузки, перенапряжения, перегрева — — — — — — — —
A- RSDW20F-12 (MW)

— в линейках 2 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- SD-15B-12 (MW)

— 1 шт короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- URA2412LD-20WR3 (MORNSUN)

2X1INCH 1 шт стандарт, подстройка выхода, изолированный — — — — — — — — —
A- URB2412YMD-15WR3 (MORNSUN)

— в линейках 3 шт

 — — — — — — — — — — —
A- URB2412YMD-20WR3 (MORNSUN)

— в линейках 20 шт

 — — — — — — — — — — —
A- URB4812YMD-15WR3 (MORNSUN)

DIP-6 в линейках 30 шт

 — — — — — — — — — — —
A- VRB2412LD-20WR3 (MORNSUN)

2X1INCH в линейках 50 шт стандарт, подстройка выхода, функция Remote On/Off, изолированный — — — — — — — — — — —
A- K7812-1000R3 (MORNSUN)

SIP3 в линейках 440 шт — — — — — — — — —
A- K7812-1000R3L (MORNSUN)

SIP3 в линейках 8 шт — — — — — — — — —
A- K7812-2000R3 (MORNSUN)

SIP3 в линейках 300 шт стандарт, SCP, Linear Regulator Replacement — — — — — — — — — — —
A- K7812M-1000R3 (MORNSUN)

SIP3 в линейках 500 шт стандарт, SCP, неизолированный — — — — — — — — — — —
A- K7812MT-1000R4 (MORNSUN)

— 20 шт компактный дизайн, неизолированный — — — — — — — — —
A- K78L12-1000R3 (MORNSUN)

SIP3 1 шт — — — — — — — — — —

Файлы 2

показать свернуть
SD-15 15W Single Output DC-DC Converter series User’s Manual ■ Features : SPECIFICATION MODEL OUTPUT SD-15A-24 0 ~ 1.25A 0 ~ 0.625A RATED POWER 15W 15W 15W RIPPLE & NOISE (max.) Note.2 100mVp-p 4.75~5.5VDC ±2.0% 120mVp-p 10.8~13.2VDC 150mVp-p VOLTAGE ADJ.RANGE VOLTAGE TOLERANCE Note.3 LINE REGULATION LOAD REGULATION SETUP, RISE ,HOLD UP TIME EFFICIENCY(Typ.) 12V 24V 0.625A 21.6~26.4VDC ±1.0% ±0.5% ±0.3% ±0.2% ±0.5% ±0.3% ±0.2% SD-15C-24 2.5s, 25ms,--- 12VDC/24VDC/48VDC at full load A: 9.2 ~18VDC B:18 ~ 36VDC 68% 76% 75% C:36~72VDC 76% 72% 0.45A/48VDC 1.9A/12VDC 0.9A/24VDC 105 ~160% rated output power 79% 70% 77% 78% Protection type : Hiccup mode, recovers automatically after fault condition is removed 13.8~ 16.2V 5.75 ~ 6.75V Protection type : Shut off o/p voltage, clamping by zener diode -10 ~ +60℃ (Refer to "Derating Curve") WORKING HUMIDITY STORAGE TEMP., HUMIDITY 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH TEMP. COEFFICIENT VIBRATION ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min.each along X, Y, Z axes SAFETY STANDARDS EAC TP TC 004 approved, design refer to AS/NZS 62368.1 WITHSTAND VOLTAGE I/P-O/P:1.5KVAC I/P-FG:1KVAC ISOLATION RESISTANCE EMC EMISSION I/P-O/P,I/P-FG,O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH DIMENSION PACKING SD-15B-24 ±1.0% WORKING TEMP. EMC IMMUNITY MTBF NOTE SD-15C-12 1.25A OVER VOLTAGE OTHERS SD-15B-12 0 ~ 3A OVER LOAD (Note 4) SD-15A-12 CURRENT RANGE PROTECTION SAFETY & EMC SD-15C-05 5V 3A DC CURRENT(Typ.) ENVIRONMENT SD-15B-05 DC VOLTAGE RATED CURRENT VOLTAGE RANGE INPUT AS/NZS62368-1 TPTC004 SD-15A-05 27.6 ~ 32.4V O/P-FG:0.5KVAC Compliance to BS EN/EN55032(CISPR32), EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 644.2K hrs min.(SD-15A) 78*51*28mm (L*W*H) 0.18Kg,60 PCS/11.8Kg 652.5K hrs min.(SD-15B) 653.5K Hrs min.(SD-15C) MIL-HDBK-217F (25℃) 1. All parameters NOT specially mentioned are measured at normal input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:SD-15-SPEC 2021-09-15 PDF
Документация на SD-15C-24

SD-15-20210915.cdr

Дата модификации: 15.09.2021

Размер: 119.8 Кб

2 стр.

S D - 1 5 series 15W Single Output DC-DC Converter Features : 2:1 wide input range Protections:Short circuit/Over load /voltage Built-in EMI filter,low ripple noise 100% full load burn-in test Low cost High reliability 1 year warranty SPECIFICATION MODEL OUTPUT SD-15A-05 SD-15A-24 1.25A 0.625A 0 ~ 3A 0 ~ 1.25A 0 ~ 0.625A RATED POWER 15W 15W 15W RIPPLE & NOISE (max.) Note.2 100mVp-p 4.75~5.5VDC 2.0% 120mVp-p 10.8~13.2VDC 150mVp-p VOLTAGE ADJ.RANGE VOLTAGE TOLERANCE Note.3 0.3% 0.2% 0.3% 2.5s, 25ms,--- 12VDC/24VDC/48VDC at full load 0.2% VOLTAGE RANGE A: 9.2 ~18VDC B:18 ~ 36VDC 68% 76% 75% EFFICIENCY(Typ.) 0.5% 0.5% 1.9A/12VDC 0.9A/24VDC 105% -160% rated output power SD-15B-24 SD-15C-24 21.6~26.4VDC 1.0% 1.0% LOAD REGULATION SETUP, RISE ,HOLD UP TIME C:36~72VDC 76% 72% 0.45A/48VDC 79% 70% 77% 78% Protection type : hiccup mode , recovers automatically after fault condition is removed WORKING TEMP. 13.8~ 16.2V 5.75 ~ 6.75V Protection type : Shut down o/p voltage, re-power on to recover -10 60 WORKING HUMIDITY 20 ~ 90% RH non-condensing OVER VOLTAGE NOTE SD-15C-12 CURRENT RANGE OVER LOAD OTHERS SD-15B-12 24V PROTECTION SAFETY & EMC SD-15A-12 12V DC CURRENT(Typ.) ENVIRONMENT SD-15C-05 5V 3A LINE REGULATION INPUT SD-15B-05 DC VOLTAGE RATED CURRENT ¡ 27.6 ~ 32.4V STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, 60min.each along X, Y, Z axes WITHSTAND VOLTAGE ISOLATION RESISTANCE I/P-O/P:3KVDC I/P-FG:1.5KVDC O/P-FG:0.8KVDC I/P-O/P,I/P-FG,O/P-FG:100M Ohms/500VDC EMI CONDUCTION&RADIATION Compliance to EN55022(CISPR22) CLASS B Compliance to EN61000-4-2,3,4,6,8;ENV50204,EN55024,light industry level,criteria A EMS IMMUNITY DIMENSION PACKING 79*51*28mm (L*W*H) 0.18kg,60 PCS/11.8kg 1. All parameters NOT specially mentioned are measured at normal input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:SD-15 SPEC.2006-04-11 PDF
Документация на серию SD-15

\\Fileserver-s\doc-control\do

Дата модификации: 16.05.2006

Размер: 502.2 Кб

2 стр.
