SDR-480-24

AC/DC преобразователь: на DIN рейку; 480 Вт; выход 24В @ 20А; вход: 90...264VAC / 127...370VDC; -25...70°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, сухой контакт DC OK, пиковая перегрузка
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

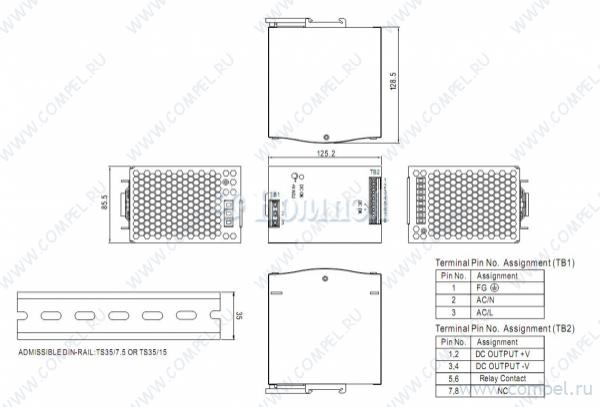

Размер 86×126×129 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 16

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P= DRF480-24-1 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24...28 В; I1: до 20 А;... узкий профиль, ККМ, пиковая перегрузка, дистанционное Вкл/Выкл, сухой контакт DC OK КЗ, перегрузка, перенапряжение
P= SDR-480P-24 (MW) 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24 В; I1: до 20 А; Стаб... ККМ, сухой контакт DC OK, параллельное включение, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
P= NDR-480-24 (MW) в коробках 8 шт КЗ, перегрузка, перенапряжение, перегрев
F~ 1469510000 (WDML) 1 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24; U1: 22...28 В; I1: до 20 А; С... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния, ККМ КЗ, перегрузка, перегрев, обратное напряжение малогабаритные распределительные шкафы
F~ TIB 480-124 (TRACO) 1 шт
A+ WDR-480-24 (MW) в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24...28 В; I1: до 20 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ TSP 600-124 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: 24 В; U1: 24...28 В; I1: до 25 А;... ограничение тока, сигнал DC OK КЗ, перегрузка, перенапряжение, перегрев
A+ TIS 600-124 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 600 Вт; Выход: 24 В; U1: 24...28 В; I1: до 24 А;...
A+ DRP-480S-24 (MW) в коробках 6 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24 В; U1: 24...28 В; I1: до 20 А;... КЗ, перегрузка, перенапряжение, перегрев
A+ S8VK-T48024 (OMRON-IA) 1 шт

A+ TIB 480-124EX (TRACO)
A+ 1469550000 (WDML) AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24; U1: 22...28 В; I1: до 20 А; С... 3х-цветный светодиодный сигнал: DC OK, предупреждение, ошибка; реле состояния; работа в 2х-фазном режиме КЗ, перегрузка, перегрев, обратное напряжение малогабаритные распределительные шкафы
A+ 1478140000 (WDML) 1 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 24 ... последовательное переключение; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C
A+ 1478190000 (WDML) AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 24; U1: 22.5...29.5 В; I1: до 24 ... последовательное переключение; работа в 2х-фазном режиме; 2х-цветный светодиодный сигнал релейного выхода вкл./выкл.; запуск ? -40 °C
A+ 81.000.6150.0 (WIELAND) 1 шт

A+ DRP-24V480W1CAN (DELTA) КЗ, перегрузка, перенапряжение

Файлы 2

показать свернуть
SDR-480 series 480W Single Output Industrial DIN RAIL with PFC Function ■ ‧ ‧ ‧ ‧ User’s Manual  ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ SE SPECIFICATION AS/NZS62368-1 MODEL UL508   DC VOLTAGE 24V 48V RATED CURRENT 20A 10A CURRENT RANGE 0 ~ 20A 0 ~ 10A RATED POWER 480W 480W PEAK CURRENT 30A 15A RIPPLE & NOISE (max.) Note.2 100mVp-p 120mVp-p VOLTAGE ADJ. RANGE 48 ~ 55V ±1.0% LINE REGULATION ±0.5% LOAD REGULATION ±1.0% SETUP, RISE TIME 1500ms, 150ms/230VAC VOLTAGE RANGE www.tuv.com ID 2000000000 TPTC004 BS EN/EN62368-1 IEC62368-1 Note.6 720W (3sec.) HOLD UP TIME (Typ.) ±0.5% ±1.0% 3000ms, 150ms/115VAC at full load 14ms/230VAC at full load Note.7 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 0.94/230VAC EFFICIENCY (Typ.) 94% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 5A/115VAC 40A/115VAC LEAKAGE CURRENT OVERLOAD PROTECTION 47 SDR-480-48 24 ~ 28V VOLTAGE TOLERANCE Note.3 ±1.2% INPUT IF SDR-480-24 PEAK POWER OUTPUT Bauar t gepruft Sicherheit egel ma ge od o s be wac g PQ M OVER VOLTAGE 127 ~ 370VDC 0.99/115VAC at full load 2.5A/230VAC 80A/230VAC <0.8mA / 240VAC Normally works within 110 ~ 150% rated output power for more than 3 seconds and then shut down o/p voltage with auto-recovery >150% rated power, constant current limiting with auto-recovery within 2 seconds and may cause to shut down if over 2 seconds 56 ~ 65V 29 ~ 33V Protection type : Shut down o/p voltage with auto-recovery or re-power on to recovery Shut down o/p voltage, recovers automatically after temperature goes down OVER TEMPERATURE FUNCTION DC OK REALY CONTACT RATINGS (max.) 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A resistive load WORKING TEMP. Note.5 -25 ~ +70℃ (Refer to "Derating Curve") 20 ~ 95% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & EMC (Note 4) UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 , BSMI CNS14336-1 approved ; (meet BS EN/EN60204-1) I/P-O/P:3KVAC ISOLATION RESISTANCE EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 EMC IMMUNITY Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, heavy industry level, criteria A, EAC TP TC 020, SEMI F47 approved DIMENSION PACKING NOTE ±0.03%/℃ (0 ~ 50℃) Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 WITHSTAND VOLTAGE MTBF OTHERS -40 ~ +85℃, 10 ~ 95% RH I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC 112.9K hrs min. MIL-HDBK-217F (25℃) 85.5*125.2*128.5mm (W*H*D) 1.6Kg; 8pcs/13.8Kg/0.9CUFT ℃         ℃℃ ※:https://www.meanwell.com/serviceDisclaimer.aspx File Name:SDR-480-SPEC 2021-09-15 PDF
Документация на SDR-480-48

未命名 -1

Дата модификации: 15.09.2021

Размер: 685.8 Кб

3 стр.

SDR-480 series 480W Single Output Industrial DIN RAIL with PFC Function Features : High efficiency 94% and low power dissipation 150% peak load capability Built-in active PFC function, PF>0.94 Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Built-in constant current limiting circuit Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved EN61000-6-2(EN50082-2) industrial immunity level Built-in DC OK relay contact 100% full load burn-in test 150% peak load capability 3 years warranty SE PQ M IF 47 SPECIFICATION MODEL OUTPUT SDR-480-24 SDR-480-48 DC VOLTAGE 24V 48V RATED CURRENT 20A 10A CURRENT RANGE 0 ~ 20A 0 ~ 10A RATED POWER 480W 480W PEAK CURRENT 30A 15A PEAK POWER Note.6 720W (3sec.) RIPPLE & NOISE (max.) Note.2 100mVp-p 120mVp-p VOLTAGE ADJ. RANGE 48 ~ 55V 1.0% 24 ~ 28V VOLTAGE TOLERANCE Note.3 1.2% LINE REGULATION 0.5% LOAD REGULATION 1.0% 3000ms, 150ms/115VAC at full load 14ms/230VAC at full load HOLD UP TIME (Typ.) INPUT 1.0% 1500ms, 150ms/230VAC SETUP, RISE TIME VOLTAGE RANGE 0.5% Note.7 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 0.94/230VAC EFFICIENCY (Typ.) 94% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 5A/115VAC 40A/115VAC LEAKAGE CURRENT OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE 127 ~ 370VDC 0.99/115VAC at full load 2.5A/230VAC 80A/230VAC <0.8mA / 240VAC Normally works within 110 ~ 150% rated output power for more than 3 seconds and then shut down o/p voltage with auto-recovery >150% rated power, constant current limiting with auto-recovery within 2 seconds and may cause to shut down if over 2 seconds 56 ~ 65V 29 ~ 33V Protection type : Shut down o/p voltage with auto-recovery or re-power on to recovery 105 5 (TSW : detect on heatsink of power switch) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down FUNCTION DC OK REALY CONTACT RATINGS (max.) 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A resistive load WORKING TEMP. Note.5 -25 ~ +70 (Refer to output load derating curve) 20 ~ 95% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 SAFETY & ISOLATION RESISTANCE Compliance to EN55022 (CISPR22) Class B EMI CONDUCTION & RADIATION EMC (Note 4) Compliance to EN61000-3-2,-3 HARMONIC CURRENT EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE O/P-DC OK:0.5KVAC / 70% RH Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A , SEMI F47 approved 112.9Khrs min. MIL-HDBK-217F (25 85.5*125.2*128.5mm (W*H*D) 1.6Kg; 8pcs/13.8Kg/0.9CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Installation clearances : 40mm on top, 20mm on the bottom, 5mm on the left and right side are recommended when loaded permanently with full power. In case the adjacent device is a heat source, 15mm clearance is recommended. 6. 3 seconds peak power max. and the average output power should not exceed the rate power. 7. Derating may be needed under low input voltage. Please check the derating curve for more details. File Name:SDR-480-SPEC 2009-04-22 PDF
Документация на серию SDR-480

SDR-480.cdr

Дата модификации: 08.10.2009

Размер: 265.6 Кб

3 стр.
