SPV-150-12

AC/DC преобразователь: в кожухе; 150 Вт; выход 12В @ 12.5А; вход: 88...264VAC / 120...370VDC; -20...65°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, регулируемый, дистанционное Вкл/Выкл
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом потенциометр внутренний, напряжение внешнее
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

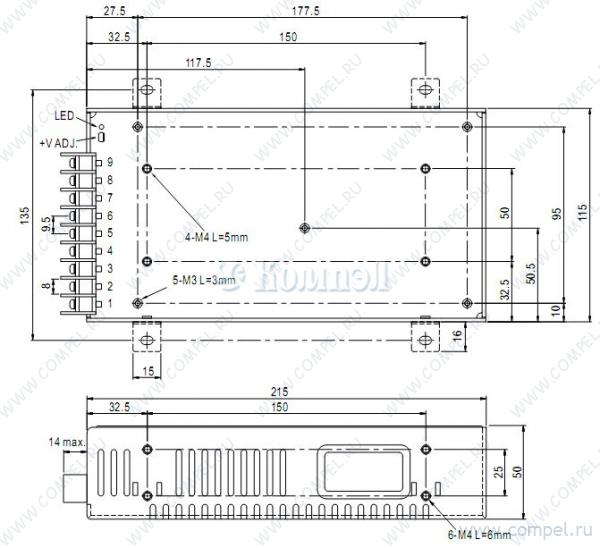

Размер 115×215×50 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ RSP-150-12 (MW) в коробках 20 шт ККМ, 1U профиль, ограничение тока, дистанционное Вкл/Выкл КЗ, перегрузка, перенапряжение, перегрев
A+ LSP-160-12T (MW) в коробках 20 шт КЗ, перегрузка, перегрев, перенапряжение
A+ CLG-150-12A (MW) в коробках 12 шт ИП для светодиодного освещения: 150 Вт; 11000 мА / до 12 В (стаб. по току или напр.); в... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ HLG-240H-12B (MW) в коробках 12 шт ИП для светодиодного освещения: 240 Вт; 16000 мА / 6…12 В (стаб. по току или напр.); вх... LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний
A+ XLG-150-12-A (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перегрев, перенапряжение
A+ XLG-200-12-A (MW) 1 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрев, перегрузка, перенапряжение
A+ HRP-150-12 (MW) в коробках 24 шт ККМ, компенсация на проводах, 1U профиль, ограничение тока КЗ, перегрузка, перенапряжение, перегрев
A+ HRP-150N-12 (MW) в коробках 20 шт пиковая перегрузка до 250%, ККМ КЗ, перегрев, перегрузка, перенапряжение
A+ ELG-200-12A (MW) в коробках 12 шт LED драйвер, ККМ, низкие пульсации
A+ RS-150-12 (MW) в коробках 20 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 150Вт,Uвх=88-132/176-264В AC(248-373В... КЗ, перегрузка, перенапряжение
A+ ARPV-12150 (ARLIGHT) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 12 В; I1: до 12.5 А; Ст...
A+ CS150-12 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 9.6...13.2 В; I1: до 12... КЗ, перегрузка, перенапряжение
A+ TXLN 150-112 (TRACO)

A+ TXM 150-112 (TRACO) 1 шт КЗ, перегрузка, перенапряжение
A+ CLG-150-12C (MW) AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 12 В; I1: 5.5...11 А; С... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-150-12 (MW) КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-150-12A (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ USP-150-12 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 11...13.2 В; I1: до 12.... КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-185-12 (MW) КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-185-12A (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ LRS-150-12 (MW) в коробках 30 шт КЗ, перегрузка, перенапряжение, перегрев
A+ LRS-150F-12 (MW) 1 шт PWR SPLY,SW,ENC,150W,12V@12.5A 85-264VAC,47-63Hz,UL/CUL/TUV КЗ, перегрузка, перенапряжение, перегрев
A+ LRS-150F-12RS (MW)

A+ HEP-240-12A (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ ELG-200-12 (MW) 1 шт LED драйвер, ККМ, низкие пульсации

Файлы 1

показать свернуть
S P V- 1 5 0 150W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 Protections: Short circuit / Overload / Over voltage / Over temperature Fixed switching frequency at 100KHz Output voltage programmable from 20~110% by 1~5.5VDC external control signal 3 years warranty SPECIFICATION MODEL OUTPUT SPV-150-12 SPV-150-24 SPV-150-48 DC VOLTAGE 12V 24V 48V RATED CURRENT 12.5A 6.25A 3.125A CURRENT RANGE 0 ~ 12.5A 0 ~ 6.25A 0 ~ 3.125A RATED POWER 150W 150W 150W RIPPLE & NOISE (max.) Note.2 150mVp-p 150mVp-p 240mVp-p VOLTAGE ADJ. RANGE 20 ~ 26.4V 1.0% 41 ~ 52.8V 1.0% 10 ~ 13.2V VOLTAGE TOLERANCE Note.3 1.0% LINE REGULATION 0.3% 0.2% 0.2% LOAD REGULATION 0.5% 0.5% 0.5% SETUP, RISE TIME 800ms, 50ms/230VAC HOLD UP TIME (Typ.) 16ms/230VAC 16ms/115VAC at full load VOLTAGE RANGE Note.5 88 ~ 264VAC 47 ~ 63Hz FREQUENCY RANGE INPUT PF>0.94/230VAC EFFICIENCY (Typ.) AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 82% 2.5A/115VAC 20A/115VAC LEAKAGE CURRENT <1mA / 240VAC PROTECTION OVER VOLTAGE OVER TEMPERATURE FUNCTION 124 ~ 370VDC POWER FACTOR (Typ.) OVERLOAD REMOTE CONTROL OUTPUT VOLTAGE TRIM WORKING TEMP. 2500ms, 50ms/115VAC at full load PF>0.98/115VAC at full load 83% 83% 1.25A/230VAC 40A/230VAC 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 57.6 ~ 67.2V 13.8 ~ 16.2V 27.6 ~ 32.4V Protection type : Shut down o/p voltage, re-power on to recover 80 5 (TSW1 : detect on heatsink of power transistor) Protection type : Shut down o/p voltage, recovers automatically after temperature goes down 4 ~ 10VDC power off, <0 ~ 0.8VDC power on 2.4 ~ 13.2V 4.8 ~ 26.4V -20 ~ +65 (Refer to output load derating curve) 9.6 ~ 52.8V 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +85 , 10 ~ 95% RH TEMP. COEFFICIENT 0.03%/ (0 ~ 50 VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY EMC (Note 4) ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT EMS IMMUNITY OTHERS / 70% RH Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level, criteria A MTBF 207K hrs min. DIMENSION 215*115*50mm (L*W*H) 1.1Kg; 12pcs/14Kg/0.92CUFT PACKING NOTE UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Mean Well reserves the right to adjust this spec when deemed appropriate. 5. Derating may be needed under low input voltages. Please check the derating curve for more details. File Name:SPV-150-SPEC 2009-09-21 PDF
Документация на серию SPV-150

SPV-150.cdr

Дата модификации: 21.09.2009

Размер: 333.6 Кб

3 стр.
