HRP-150-12

AC/DC преобразователь: в кожухе; 150 Вт; выход 12В @ 13А; вход: 85...264VAC / 120...370VDC; -30...70°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, компенсация на проводах, 1U профиль, ограничение тока
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

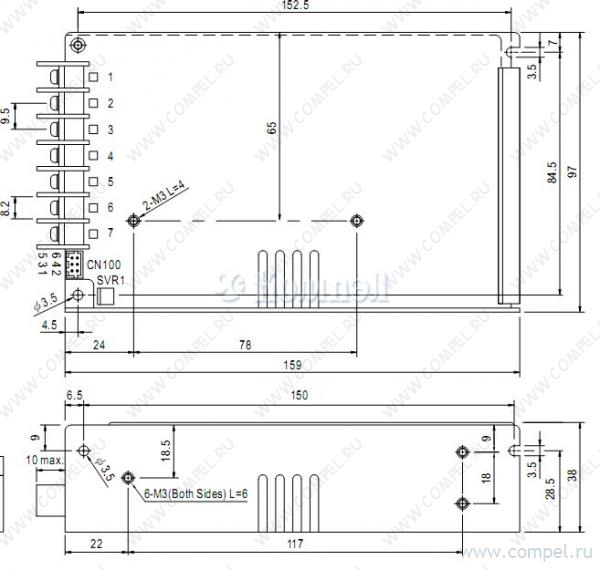

Размер 159×97×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
F~ HRPG-150-12 (MW) 1 шт ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев
A+ RSP-150-12 (MW) в коробках 20 шт ККМ, 1U профиль, ограничение тока, дистанционное Вкл/Выкл КЗ, перегрузка, перенапряжение, перегрев
A+ LSP-160-12T (MW) в коробках 20 шт КЗ, перегрузка, перегрев, перенапряжение
A+ CLG-150-12A (MW) в коробках 12 шт ИП для светодиодного освещения: 150 Вт; 11000 мА / до 12 В (стаб. по току или напр.); в... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ HLG-240H-12B (MW) в коробках 12 шт ИП для светодиодного освещения: 240 Вт; 16000 мА / 6…12 В (стаб. по току или напр.); вх... LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний
A+ XLG-150-12-A (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перегрев, перенапряжение
A+ XLG-200-12-A (MW) 1 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрев, перегрузка, перенапряжение
A+ HRP-150N-12 (MW) в коробках 20 шт пиковая перегрузка до 250%, ККМ КЗ, перегрев, перегрузка, перенапряжение
A+ ELG-200-12A (MW) в коробках 12 шт LED драйвер, ККМ, низкие пульсации
A+ RS-150-12 (MW) в коробках 20 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 150Вт,Uвх=88-132/176-264В AC(248-373В... КЗ, перегрузка, перенапряжение
A+ ARPV-12150 (ARLIGHT) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 12 В; I1: до 12.5 А; Ст...
A+ CS150-12 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 9.6...13.2 В; I1: до 12... КЗ, перегрузка, перенапряжение
A+ TXLN 150-112 (TRACO)

A+ TXM 150-112 (TRACO) 1 шт КЗ, перегрузка, перенапряжение
A+ CLG-150-12C (MW) AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 12 В; I1: 5.5...11 А; С... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-150-12 (MW) КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-150-12A (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ USP-150-12 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 11...13.2 В; I1: до 12.... КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-185-12 (MW) КЗ, перегрузка, перенапряжение, перегрев
A+ HEP-185-12A (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ LRS-150-12 (MW) в коробках 30 шт КЗ, перегрузка, перенапряжение, перегрев
A+ LRS-150F-12 (MW) 1 шт PWR SPLY,SW,ENC,150W,12V@12.5A 85-264VAC,47-63Hz,UL/CUL/TUV КЗ, перегрузка, перенапряжение, перегрев
A+ LRS-150F-12RS (MW)

A+ HEP-240-12A (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ ELG-200-12 (MW) 1 шт LED драйвер, ККМ, низкие пульсации

Файлы 1

показать свернуть
HRP-150 150W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function, PF>0.95 High efficiency up to 89% Withstand 300VAC surge input for 5 seconds Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Built-in constant current limiting circuit 1U low profile 38mm Built-in remote sense function 5 years warranty SPECIFICATION MODEL OUTPUT HRP-150-3.3 HRP-150-5 HRP-150-7.5 HRP-150-12 HRP-150-15 HRP-150-24 HRP-150-36 HRP-150-48 DC VOLTAGE 3.3V 5V 7.5V 12V 15V 24V 36V 48V RATED CURRENT 30A 26A 20A 13A 10A 6.5A 4.3A 3.3A CURRENT RANGE 0 ~ 30A 0 ~ 26A 0 ~ 20A 0 ~ 13A 0 ~ 10A 0 ~ 6.5A 0 ~ 4.3A 0 ~ 3.3A RATED POWER 99W 130W 150W 156W 150W 156W 154.8W 158.4W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p VOLTAGE ADJ. RANGE 4.3 ~ 5.8V 2.5% 6.8 ~ 9V 2.5% 10.2 ~ 13.8V 1.5% 13.5 ~ 18V 1.5% 21.6 ~ 28.8V 1.5% 28.8 ~ 39.6V 1.5% 40.8 ~ 55.2V 1.5% 2.8 ~ 3.8V VOLTAGE TOLERANCE Note.3 2.5% LINE REGULATION 0.5% 0.5% 0.5% 0.3% 0.3% 0.2% 0.2% 0.2% LOAD REGULATION 1.0% 1.0% 1.0% 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 3000ms, 50ms/230VAC HOLD UP TIME (Typ.) 16ms/230VAC 16ms/115VAC at full load VOLTAGE RANGE Note.5 85 ~ 264VAC 47 ~ 63Hz FREQUENCY RANGE INPUT PROTECTION 120 ~ 370VDC POWER FACTOR (Typ.) PF>0.95/230VAC EFFICIENCY (Typ.) 78.5% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2.3A/115VAC 35A/115VAC LEAKAGE CURRENT <1mA / 240VAC OVERLOAD OVER VOLTAGE 3000ms, 50ms/115VAC at full load PF>0.99/115VAC at full load 85% 87% 88% 88% 88% 89% 89% 41.4 ~ 48.6V 57.6 ~ 67.2V 1.3A/230VAC 70A/230VAC 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 3.96 ~ 4.62V Protection type : Shut down o/p voltage, re-power on to recover 95 (3.3V ~ 7.5V) , 85 (12V ~ 48V) (TSW1 : detect on heatsink Q1 of power transistor) OVER TEMPERATURE 105 WORKING TEMP. Protection type : Shut down o/p voltage , recovers automatically after temperature goes down -40 ~ +70 (Refer to "Derating Curve") (3.3V ~ 7.5V), 100 (12V ~ 48V) (TSW2 : detect on heatsink HS4 of power transistor) 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -50 ~ +85 , 10 ~ 95% RH TEMP. COEFFICIENT 0.04%/ (0 ~ 50 VIBRATION 10 ~ 500Hz, 5G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION OTHERS NOTE I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 EMC IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024 , EN61000-6-2 , heavy industry level, criteria A MTBF 238.8K hrs min. DIMENSION 159*97*38mm (L*W*H) PACKING 0.61Kg; 24pcs/15.6Kg/0.76CUFT MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Derating may be needed under low input voltages. Please check the derating curve for more details. File Name:HRP-150-SPEC 2011-06-21 PDF
Документация на серию HRP-150

HRP-150.cdr

Дата модификации: 22.06.2011

Размер: 324.8 Кб

2 стр.
